A-107
Multitype Morphing Filter

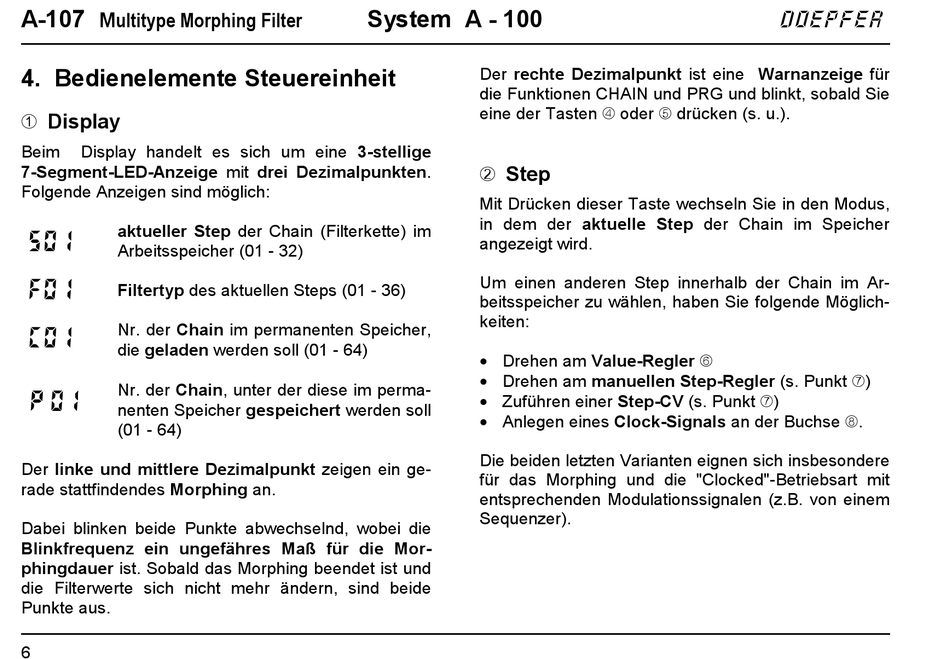

4. Bedienelemente Steuereinheit
1 Display
Beim
Display handelt es sich um eine 3-stellige
7-Segment-LED-Anzeige mit drei Dezimalpunkten.
Folgende Anzeigen sind möglich:
aktueller Step der Chain (Filterkette) im
S01
S01
Arbeitsspeicher (01 - 32)
F01
F01
Filtertyp des aktuellen Steps (01 - 36)
Nr. der Chain im permanenten Speicher,
C01
C01
die geladen werden soll (01 - 64)
Nr. der Chain, unter der diese im perma-
P01
P01
nenten Speicher gespeichert werden soll
(01 - 64)
Der linke und mittlere Dezimalpunkt zeigen ein ge-
rade stattfindendes Morphing an.
Dabei blinken beide Punkte abwechselnd, wobei die
Blinkfrequenz ein ungefähres Maß für die Mor-
phingdauer ist. Sobald das Morphing beendet ist und
die Filterwerte sich nicht mehr ändern, sind beide
Punkte aus.
6
System A - 100
Der rechte Dezimalpunkt ist eine Warnanzeige für
die Funktionen CHAIN und PRG und blinkt, sobald Sie
eine der Tasten 4 oder 5 drücken (s. u.).
2 Step
Mit Drücken dieser Taste wechseln Sie in den Modus,
in dem der aktuelle Step der Chain im Speicher
angezeigt wird.
Um einen anderen Step innerhalb der Chain im Ar-
beitsspeicher zu wählen, haben Sie folgende Möglich-
keiten:
• Drehen am Value-Regler 6
• Drehen am manuellen Step-Regler (s. Punkt 7)
• Zuführen einer Step-CV (s. Punkt 7)
• Anlegen eines Clock-Signals an der Buchse 8.
Die beiden letzten Varianten eignen sich insbesondere
für das Morphing und die "Clocked"-Betriebsart mit
entsprechenden Modulationssignalen (z.B. von einem
Sequenzer).
