doepfer

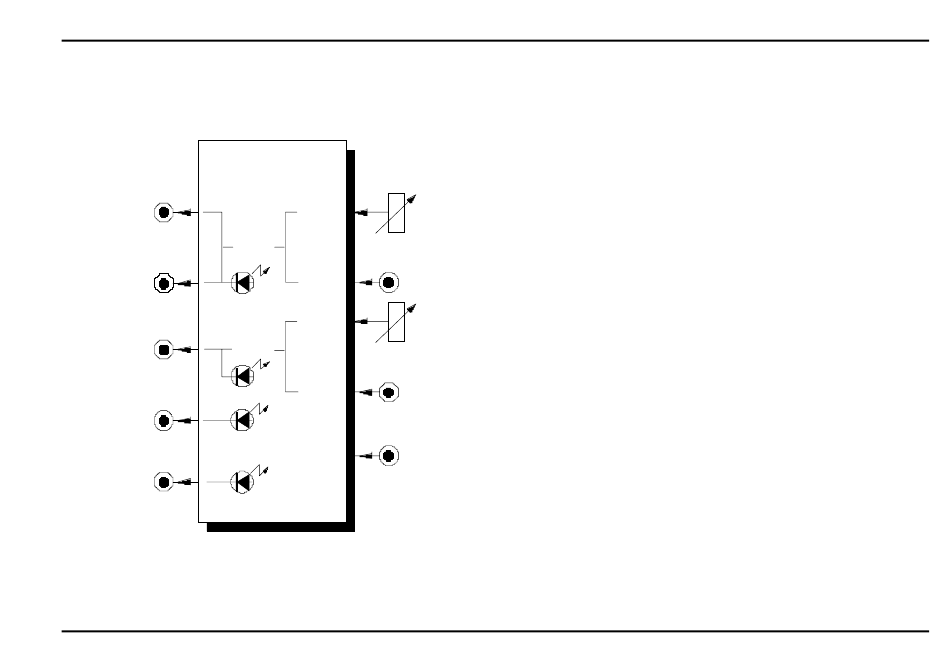

A-177
Ext . Foot Cont roller
CV 1
C V 2
Gate 1
Gate 2
System A - 100
Scale
Foot
Ctr . 1
Scale
Foot
Ctr . 2
Double
Foo t
Sw i t ch
External Foot Controller
1. Einführung
Das Modul A-177 (External Foot Controller) ermög-
licht die Einbindung von zwei Fußreglern und einem
Doppelfußtaster ins System A-100.
Dadurch haben Sie die Möglichkeit, durch per Fuß
regelbare Steuerspannungen oder auslösbare
Gate-Impulse in Echtzeit in den Klangformungspro-
zeß einzugreifen
Den per Fußregler überstrichenen Spannungsbe-
reich können Sie manuell mit dem Scale-Regler
einstellen.
Mit Trimmpotis kann ein eventuell vorhandener
Offset der verwendeten Fußregler kompensiert wer-
den (falls sich die Regler nicht ganz auf Null zurück-
stellen lassen).
A-177
1
Werbung
Verwandte Anleitungen für DOEPFER A-177
Inhaltszusammenfassung für DOEPFER A-177
- Seite 1 System A - 100 A-177 doepfer External Foot Controller 1. Einführung Das Modul A-177 (External Foot Controller) ermög- licht die Einbindung von zwei Fußreglern und einem Doppelfußtaster ins System A-100. A-177 Ext . Foot Cont roller Dadurch haben Sie die Möglichkeit, durch per Fuß...
- Seite 2 A-177 System A - 100 doepfer External Foot Controller 2. External Foot Controller - Übersicht Bedienkomponenten: 1 Scale : Regler zur Bereichseinstellung von Fußregler 1 A-177 2 Scale : dto. für Fußregler 2 EXT. FOOT CONTROLLER ➂ 3, 4 LEDs :...
-
Seite 3: Ein- / Ausgänge
System A - 100 A-177 doepfer External Foot Controller 3. Bedienkomponenten 5 LED • 6 LED Die LEDs 5 und 6 dienen zur Kontrollanzeige der 1 Scale • 2 Scale per Fußtaster eingestellten Gate-Zustände Gate 1 bzw. Gate 2. Mit den Reglern 1 und 2 stellen Sie den überstri- chenen Bereich der mit den Fußreglern 1 bzw. - Seite 4 A-177 System A - 100 doepfer External Foot Controller ( Double Foot Switch Poti-Mittelabgriff (Schleifer) Die Buchse ( ist der Fußschalter-Eingang. Sie ist als Stereo-Klinkenbuchse ausgelegt und ermöglicht daher den Anschluß eines Doppelfußtasters. Das An- schlußschema dazu zeigt Abb. 2.
-
Seite 5: Anwendungsbeispiele
Schalter A-150 Typische Anwendungen mit Fußregler bzw. A-151 (z.B. Quantisierung beim A-156 an/aus). Einen Fußregler in Verbindung mit dem Modul A-177 werden Sie überall da verwenden, wo Sie in Echtzeit Eine andere wichtige Anwendung ist das Umschalten... - Seite 6 A-177 System A - 100 doepfer External Foot Controller 6. Patch-Vorlage Die folgenden Abbildungen des Moduls dienen zur Erstellung eigener Patches. Die Größe einer Ab- A-177 A-177 A-177 bildung ist so bemessen, daß ein kompletter 19"- EXT. FOOT CONTROLLER EXT. FOOT CONTROLLER EXT.
