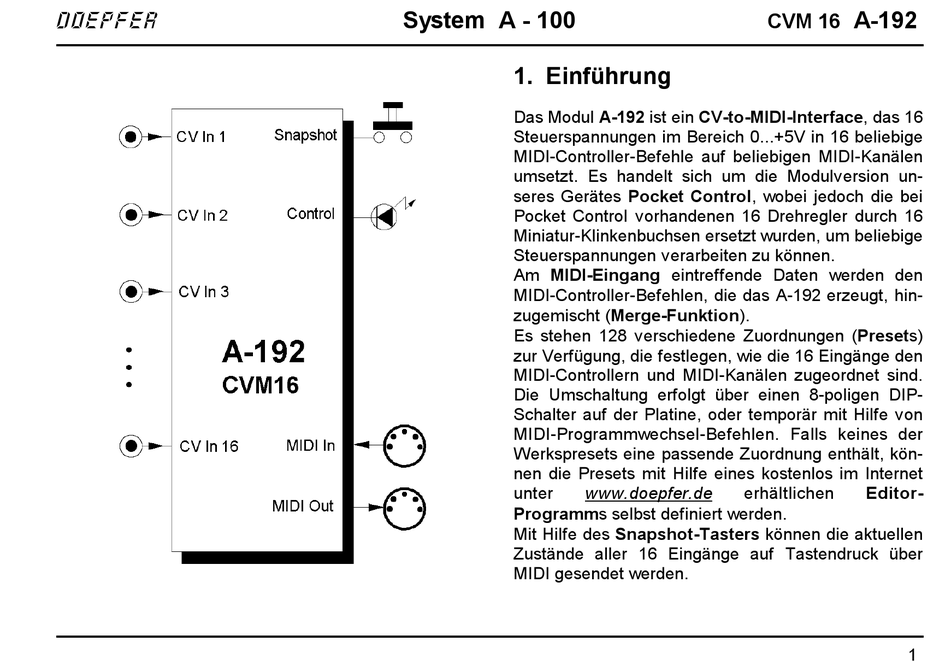

1. Einführung
Das Modul A-192 ist ein CV-to-MIDI-Interface, das 16
Steuerspannungen im Bereich 0...+5V in 16 beliebige
MIDI-Controller-Befehle auf beliebigen MIDI-Kanälen
umsetzt. Es handelt sich um die Modulversion un-
seres Gerätes Pocket Control, wobei jedoch die bei
Pocket Control vorhandenen 16 Drehregler durch 16
Miniatur-Klinkenbuchsen ersetzt wurden, um beliebige
Steuerspannungen verarbeiten zu können.
Am MIDI-Eingang eintreffende Daten werden den
MIDI-Controller-Befehlen, die das A-192 erzeugt, hin-
zugemischt (Merge-Funktion).
Es stehen 128 verschiedene Zuordnungen (Presets)
zur Verfügung, die festlegen, wie die 16 Eingänge den
MIDI-Controllern und MIDI-Kanälen zugeordnet sind.
Die Umschaltung erfolgt über einen 8-poligen DIP-
Schalter auf der Platine, oder temporär mit Hilfe von
MIDI-Programmwechsel-Befehlen. Falls keines der
Werkspresets eine passende Zuordnung enthält, kön-
nen die Presets mit Hilfe eines kostenlos im Internet
unter
www.doepfer.de
erhältlichen
Editor-
Programms selbst definiert werden.
Mit Hilfe des Snapshot-Tasters können die aktuellen
Zustände aller 16 Eingänge auf Tastendruck über
MIDI gesendet werden.
