DOEPFER A-172 Bedienungsanleitung

Max / min system a - 100

Werbung

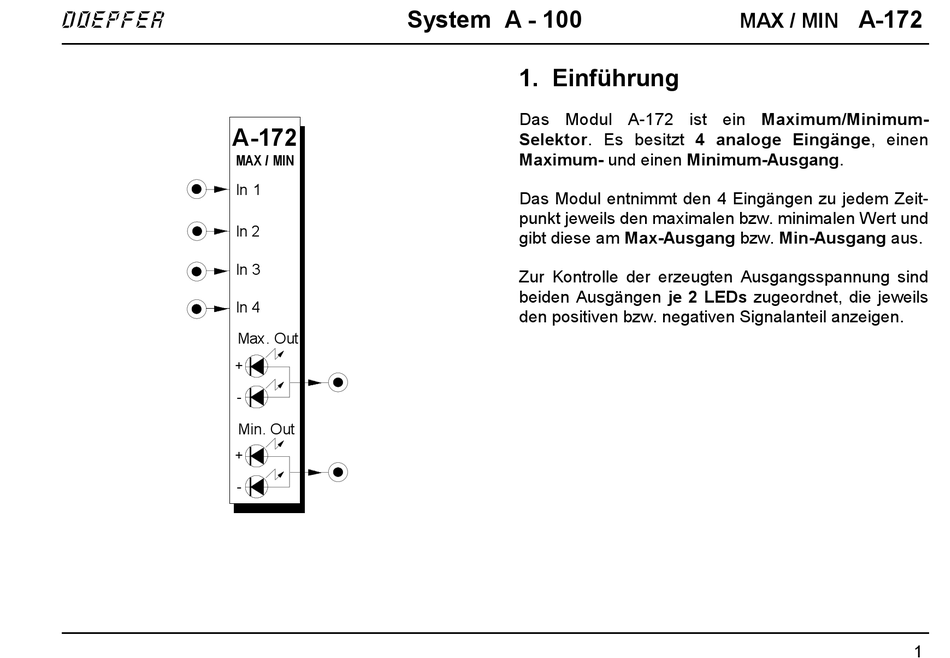

doepfer
A-172
MAX / MIN
In 1
In 2
In 3
In 4
Max. Out
+
-
Min. Out
+
-
System A - 100
1. Einführung
Das Modul A-172 ist ein Maximum/Minimum-
Selektor. Es besitzt 4 analoge Eingänge, einen
Maximum- und einen Minimum-Ausgang.
Das Modul entnimmt den 4 Eingängen zu jedem Zeit-
punkt jeweils den maximalen bzw. minimalen Wert und
gibt diese am Max-Ausgang bzw. Min-Ausgang aus.
Zur Kontrolle der erzeugten Ausgangsspannung sind
beiden Ausgängen je 2 LEDs zugeordnet, die jeweils
den positiven bzw. negativen Signalanteil anzeigen.
A-172
MAX / MIN
1

Werbung

loading

Inhaltszusammenfassung für DOEPFER A-172

  • Seite 1 System A - 100 A-172 doepfer MAX / MIN 1. Einführung Das Modul A-172 ist ein Maximum/Minimum- A-172 Selektor. Es besitzt 4 analoge Eingänge, einen Maximum- und einen Minimum-Ausgang. MAX / MIN In 1 Das Modul entnimmt den 4 Eingängen zu jedem Zeit- punkt jeweils den maximalen bzw.
  • Seite 2 A-172 System A - 100 MAX / MIN doepfer 2. Übersicht Bedienkomponenten: 1 Max, Ctr. : Kontroll-LEDs für Maximum- Signalanteil 2 Min. Ctr. : Kontroll-LEDs für Minimum- – Signalanteil — Ein- / Ausgänge: ˜ ! In 1 ... $ In 4 : Eingänge...
  • Seite 3 Ausgängen aus. gnals (jeweils positiven und negativen Signalanteil) am Maximum-Ausgang % bzw. am Minimum-Ausgang &. Abb. 1 zeigt die prinzipielle Funktion des A-172 am Beispiel von 3 Sinussignalen mit unterschiedlicher Fre- quenz und unterschiedlichen Amplituden.
  • Seite 4 A-172 System A - 100 MAX / MIN doepfer 5. Ein- / Ausgänge A-129 /3 A-172 MAX / MIN ! In 1 $ In 4 Atten. In 1 In 1 In 1 Out 1 An diesen Buchsen führen Sie die Eingangssignale Offset Atten.
