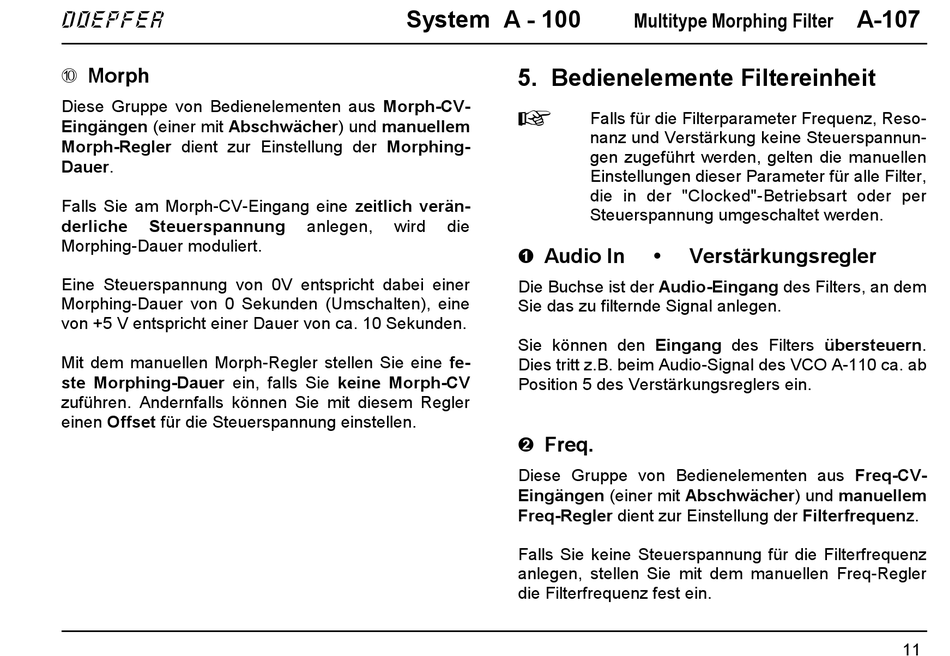

0 Morph
Diese Gruppe von Bedienelementen aus Morph-CV-
Eingängen (einer mit Abschwächer) und manuellem
Morph-Regler dient zur Einstellung der Morphing-
Dauer.
Falls Sie am Morph-CV-Eingang eine zeitlich verän-
derliche
Steuerspannung
Morphing-Dauer moduliert.
Eine Steuerspannung von 0V entspricht dabei einer
Morphing-Dauer von 0 Sekunden (Umschalten), eine
von +5 V entspricht einer Dauer von ca. 10 Sekunden.
Mit dem manuellen Morph-Regler stellen Sie eine fe-
ste Morphing-Dauer ein, falls Sie keine Morph-CV
zuführen. Andernfalls können Sie mit diesem Regler
einen Offset für die Steuerspannung einstellen.
System A - 100
anlegen,
wird
die
Multitype Morphing Filter
5. Bedienelemente Filtereinheit
H
Falls für die Filterparameter Frequenz, Reso-
nanz und Verstärkung keine Steuerspannun-
gen zugeführt werden, gelten die manuellen
Einstellungen dieser Parameter für alle Filter,
die in der "Clocked"-Betriebsart oder per
Steuerspannung umgeschaltet werden.
! Audio In
•
Verstärkungsregler
Die Buchse ist der Audio-Eingang des Filters, an dem
Sie das zu filternde Signal anlegen.
Sie können den Eingang des Filters übersteuern.
Dies tritt z.B. beim Audio-Signal des VCO A-110 ca. ab
Position 5 des Verstärkungsreglers ein.
" Freq.
Diese Gruppe von Bedienelementen aus Freq-CV-
Eingängen (einer mit Abschwächer) und manuellem
Freq-Regler dient zur Einstellung der Filterfrequenz.
Falls Sie keine Steuerspannung für die Filterfrequenz
anlegen, stellen Sie mit dem manuellen Freq-Regler
die Filterfrequenz fest ein.
A-107
11
