doepfer
CV 1
ext. C V
1
Gain 1
CV 2
2
Gain 2
CV 3
3
Gain 3
CV 4
4
Gain 4
System A - 100
A- 135
VC-Mixer
A udio In
A ud io In 1
1
A ud io In 2
2
A ud io In 3
3
A ud io In 4
4
A udio Ou t

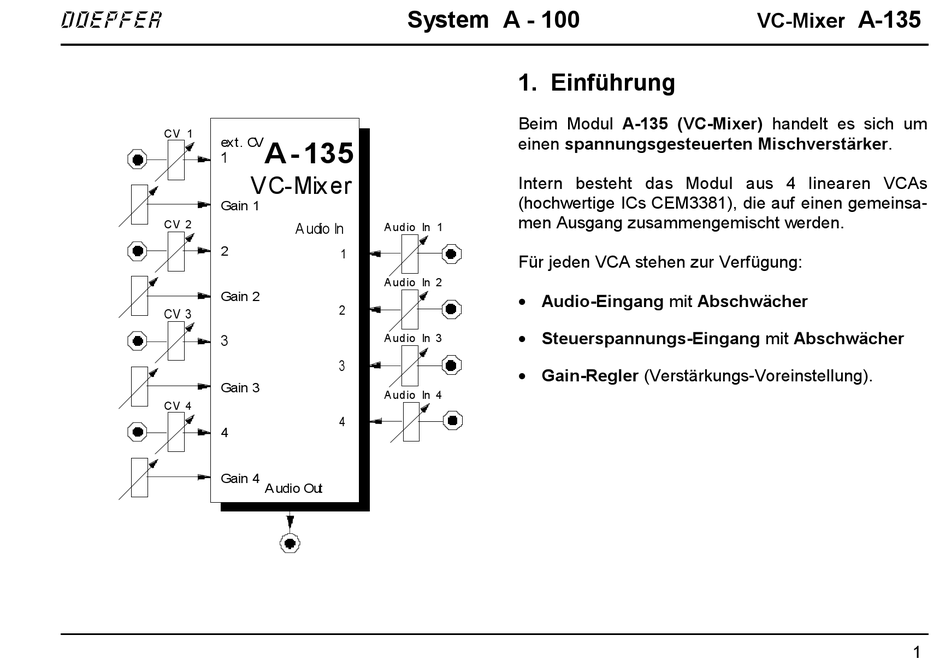

1. Einführung
Beim Modul A-135 (VC-Mixer) handelt es sich um
einen spannungsgesteuerten Mischverstärker.
Intern besteht das Modul aus 4 linearen VCAs
(hochwertige ICs CEM3381), die auf einen gemeinsa-
men Ausgang zusammengemischt werden.
Für jeden VCA stehen zur Verfügung:
• Audio-Eingang mit Abschwächer
• Steuerspannungs-Eingang mit Abschwächer
• Gain-Regler (Verstärkungs-Voreinstellung).
A-135
VC-Mixer
1
Werbung
Verwandte Anleitungen für DOEPFER A-135
Inhaltszusammenfassung für DOEPFER A-135
- Seite 1 System A - 100 A-135 doepfer VC-Mixer 1. Einführung Beim Modul A-135 (VC-Mixer) handelt es sich um CV 1 einen spannungsgesteuerten Mischverstärker. ext. C V A- 135 VC-Mixer Intern besteht das Modul aus 4 linearen VCAs (hochwertige ICs CEM3381), die auf einen gemeinsa- Gain 1 men Ausgang zusammengemischt werden.
- Seite 2 A-135 System A - 100 doepfer VC-Mixer 2. VC-Mix - Übersicht Bedienkomponenten: 1 Audio In : Abschwächer für Audio- A-135 VCMIX Signal an Eingang ! VOLTAGE CONTROLLED MIXER 2 Gain : Regler für Grundverstär- Audio In Gain ext. CV kung 3 ext.
- Seite 3 (s. Abb. 1). LFO, Random) stellen Sie für Gain einen Wert größer als "0" ein, damit auch der Die VCAs im A-135 haben eine lineare Kennlinie, negative Anteil der Steuerspannung Wir- d.h. die Verstärkung ist direkt proportional zur Ände- kung zeigen kann (s.
-
Seite 4: Audio Out
Das zu verstärkende Signal führen Sie dem Audio- Eingang ! zu. Output ( Gain >> 0 ) " Audio Out Am Ausgang " des A-135 greifen Sie die verstärkte Summe der Eingangssignale ab. Abb. 2: Verstärkungsverhalten bei unterschiedlichen Gain-Einstellungen § ext. CV An der Buchse §... -
Seite 5: Praktische Anwendungen
VC-Mixer • Modulationsrad 5. Praktische Anwendungen • Volume Das Modul A-135 erlaubt Ihnen das spannungsge- • beliebige MIDI-Controller steuerte Mischen von bis zu 4 Audio-Signalen mit getrennten Steuerspannungen. In Verbindung mit dem Morphing-Controller A-144 ist das stufenloses Überblenden von 4 Audio- Die Steuerspannungen können Sie von beliebigen... - Seite 6 A-135 System A - 100 doepfer VC-Mixer 6. Patch-Vorlage Die folgenden Abbildungen des Moduls dienen zur A-135 VCMIX Erstellung eigener Patches. Die Größe einer Abbil- VOLTAGE CONTROLLED MIXER dung ist so bemessen, daß ein kompletter 19"- Audio In Gain ext. CV Montagerahmen auf einer DIN A4-Seite Platz findet.
