System A - 100
A-197
doepfer
VU Meter

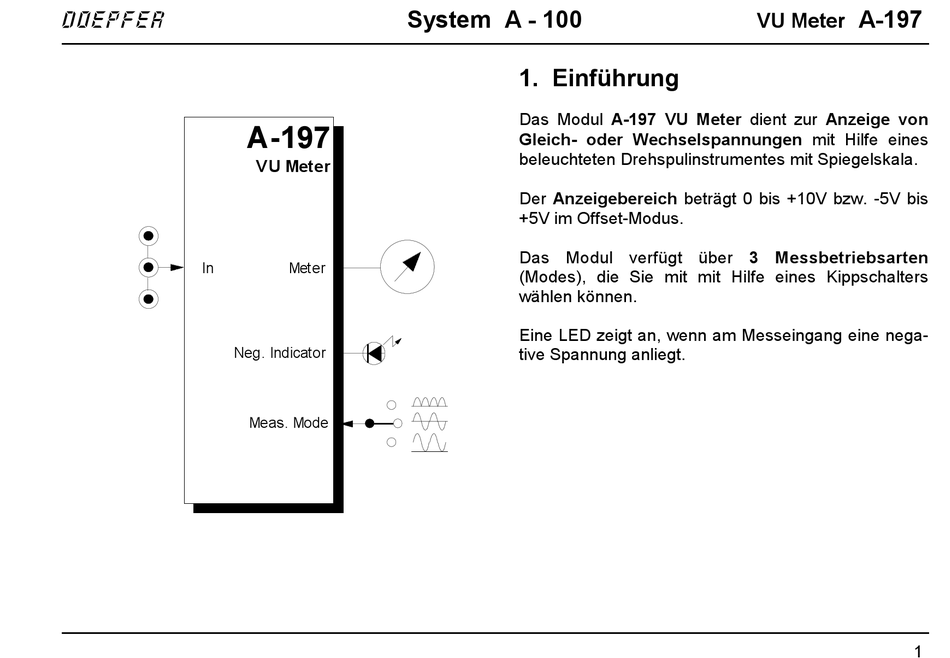

1. Einführung
Das Modul A-197 VU Meter dient zur Anzeige von
A-197
Gleich- oder Wechselspannungen mit Hilfe eines
beleuchteten Drehspulinstrumentes mit Spiegelskala.
VU Meter
Der Anzeigebereich beträgt 0 bis +10V bzw. -5V bis
+5V im Offset-Modus.
Das Modul verfügt über 3 Messbetriebsarten
In
Meter
(Modes), die Sie mit mit Hilfe eines Kippschalters
wählen können.
Eine LED zeigt an, wenn am Messeingang eine nega-
Neg. Indicator
tive Spannung anliegt.
Meas. Mode
1
Werbung
Verwandte Anleitungen für DOEPFER A-197
Inhaltszusammenfassung für DOEPFER A-197
- Seite 1 System A - 100 A-197 doepfer VU Meter 1. Einführung Das Modul A-197 VU Meter dient zur Anzeige von A-197 Gleich- oder Wechselspannungen mit Hilfe eines beleuchteten Drehspulinstrumentes mit Spiegelskala. VU Meter Der Anzeigebereich beträgt 0 bis +10V bzw. -5V bis +5V im Offset-Modus.
- Seite 2 A-197 System A - 100 VU Meter doepfer 2. Übersicht Bedienkomponenten: 1 Meter : Drehspulanzeige 2 Meas. Mode : Umschalter für Messbetriebsart 3 LED : Kontrollanzeige für negative Spannung am Eingang ! ➀ Ein- / Ausgänge: ! In : Eingang für Messspannung (3-faches Multiple) ➁...
- Seite 3 System A - 100 A-197 doepfer VU Meter • Direkter Modus (Direct Measurement): 3. Bedienkomponenten Hier wird die am Eingang zugeführte Spannung 1 Meter ohne zusätzliche elektronische Aufbereitung zum Anzeigeinstrument geführt. Auf dem beleuchteten Drehspulinstrument mit Spie- gelskala lesen Sie die am Eingang ! anliegende Dieser Modus ist für die Messung rein positiver...
- Seite 4 Diese LED leuchtet auf, wenn am Eingang eine nega- tive Spannung anliegt. 4. Ein- / Ausgänge ! In Diese Buchse ist der Messeingang des A-197. Er ist als 3-faches Multiple ausgeführt, so dass Sie das gemessene Signal weiteren Modulen zuführen kön- nen.
