Trautonium Formant Filter

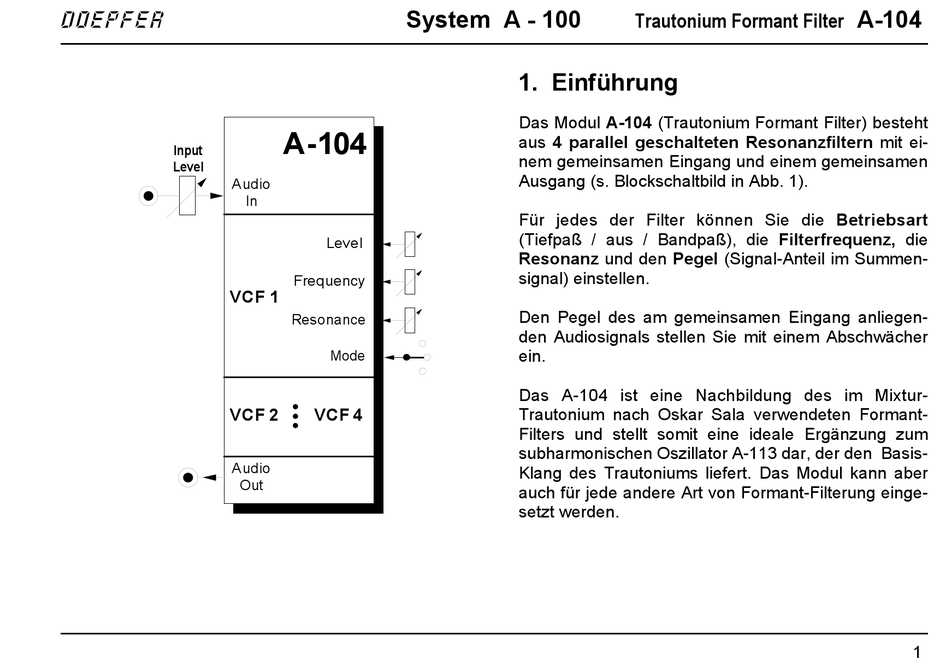

1. Einführung
Das Modul A-104 (Trautonium Formant Filter) besteht
aus 4 parallel geschalteten Resonanzfiltern mit ei-
nem gemeinsamen Eingang und einem gemeinsamen
Ausgang (s. Blockschaltbild in Abb. 1).
Für jedes der Filter können Sie die Betriebsart
(Tiefpaß / aus / Bandpaß), die Filterfrequenz, die
Resonanz und den Pegel (Signal-Anteil im Summen-
signal) einstellen.
Den Pegel des am gemeinsamen Eingang anliegen-
den Audiosignals stellen Sie mit einem Abschwächer
ein.
Das A-104 ist eine Nachbildung des im Mixtur-
Trautonium nach Oskar Sala verwendeten Formant-
Filters und stellt somit eine ideale Ergänzung zum
subharmonischen Oszillator A-113 dar, der den Basis-
Klang des Trautoniums liefert. Das Modul kann aber
auch für jede andere Art von Formant-Filterung einge-
setzt werden.
A-104
1
