DOEPFER A-179 Bedienungsanleitung

Light ctr. volt. source system a - 100
Vorschau ausblenden
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
doepfer
A-179
Light Ctr. Volt. Source
ext .
Sensor
Inv . CV
Out
CV
Out
Ga te Out
System A - 100
Light
Sensor
+
Off set
-
+
-
Threshold
Light Ctr. Volt. Source
1. Einführung
Das Modul A-179 (Light-Controlled Voltage Source)
erzeugt eine variable Steuerspannung in Abhängig-
keit der Leuchtstärke des auf den Lichtsensor
(Photo-Widerstand) einfallenden Lichtes.
Die so erzeugte Steuerspannung (gleichzeitig in inver-
tierter und nicht-invertierter Form verfügbar) können
Sie vielfältig zur Steuerung / Modulation nutzen und
somit in Echtzeit in den Klangformungsprozeß eingrei-
fen.
Mit dem Offset-Regler stellen Sie den Nullpunkt der
Steuerspannung ein. Zwei LEDs dienen zur Kon-
trollanzeige der erzeugten Steuerspannung.
Zusätzlich steht am Gate-Ausgang ein Gate-Signal
zur Verfügung, das auf "high" schaltet, sobald die
erzeugte Steuerspannung eine mit dem Threshold-
Regler einstellbare Schwelle (engl. threshold) über-
schreitet; eine LED dient zur Zustandsanzeige des
Gate-Ausgangs.
Das Gate-Signal ermöglicht Ihnen z.B. manuell aus-
gelöste Triggerungen.
A-179
1

Werbung

loading

Verwandte Anleitungen für DOEPFER A-179

Inhaltszusammenfassung für DOEPFER A-179

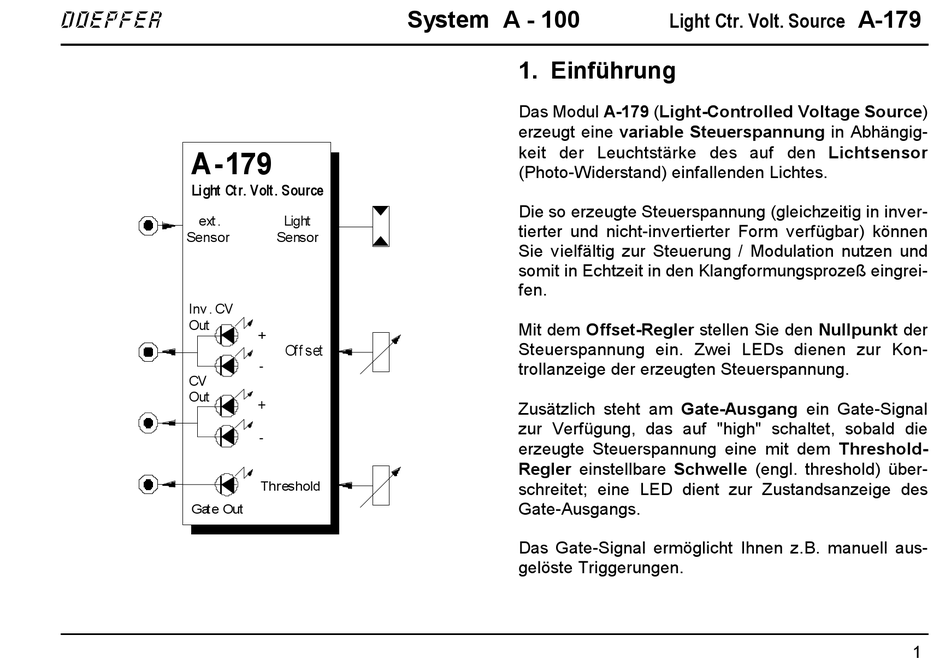

  • Seite 1 System A - 100 A-179 doepfer Light Ctr. Volt. Source 1. Einführung Das Modul A-179 (Light-Controlled Voltage Source) erzeugt eine variable Steuerspannung in Abhängig- keit der Leuchtstärke des auf den Lichtsensor A-179 (Photo-Widerstand) einfallenden Lichtes. Light Ctr. Volt. Source Die so erzeugte Steuerspannung (gleichzeitig in inver- ext .
