Seite 1

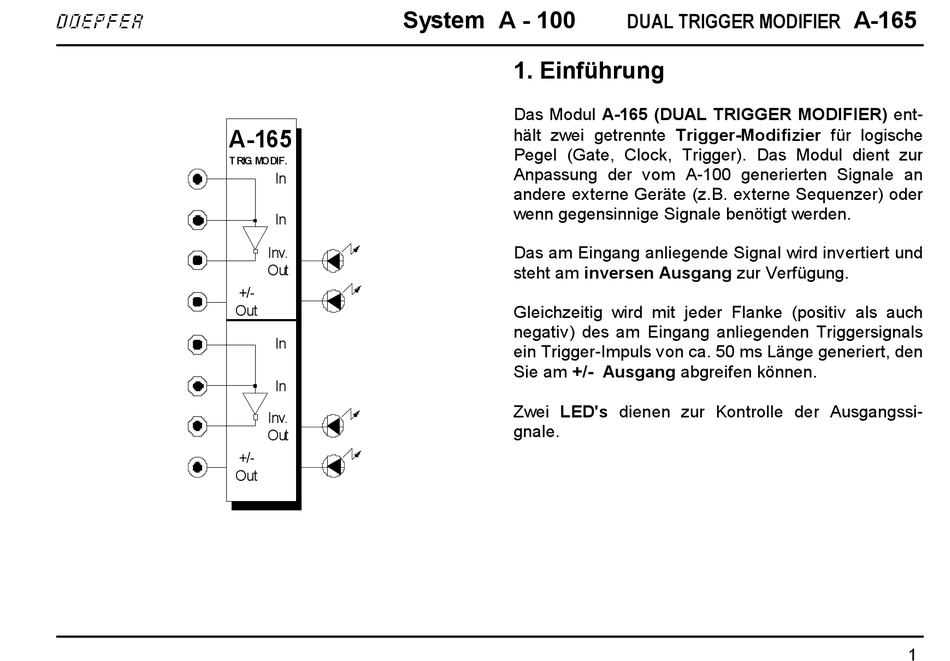

System A - 100 A-165 DUAL TRIGGER MODIFIER doepfer 1. Einführung Das Modul A-165 (DUAL TRIGGER MODIFIER) ent- A-165 hält zwei getrennte Trigger-Modifizier für logische Pegel (Gate, Clock, Trigger). Das Modul dient zur T RIG. M ODIF. Anpassung der vom A-100 generierten Signale an andere externe Geräte (z.B.
Seite 2
A-165 System A - 100 DUAL TRIGGER MODIFIER doepfer 2. Übersicht Bedienkomponenten 1 LED : Kontrollanzeige für invertiertes Trigger-Signal am Ausgang § A-165 2 LED : Kontrollanzeige für generierte TRIG. MODIF. Trigger-Impulse am Ausgang $ Ein- / Ausgänge Inv.
• " In Inv. Die Buchsen ! und " sind die miteinander verbun- denen Eingänge des A-165. Hier führen Sie das zu modifizierende Trigger-Signal zu. Da in der Praxis sehr oft das Original- und das invertierte Trigger-Signal gleichzeitig benötigt werden, können Sie den zweiten Eingang als "Mini-Multiple"...
Ton links (Out ), beim Loslassen ertönt der Ton rechts Drücken einer Taste, der zweite beim Loslassen der (Out Taste. Dazu wird der Ausgang $ (+/-) des A-165 verwendet. Die Attack-Zeit des ADSR's sollte hierbei möglichst A-131 kurz sein. Gate...
Seite 5
System A - 100 A-165 DUAL TRIGGER MODIFIER doepfer Dieses Patch klingt sehr gut, wenn Sie an Stelle der Triggerung per Keyboard einen Sequenzer (z.B. MAQ 16/3) einsetzen.
Seite 6
A-165 System A - 100 DUAL TRIGGER MODIFIER doepfer 6. Patch-Vorlage Die folgenden Abbildungen des Moduls dienen zur A-165 A-165 A-165 Erstellung eigener Patches. Die Größe einer Ab- bildung ist so bemessen, daß ein kompletter 19"- TRIG. MODIF. TRIG. MODIF.
