A-177
External Foot Controller
Poti-Mittelabgriff
(Schleifer)
Poti-Endanschlag 2
(Maximalstellung)

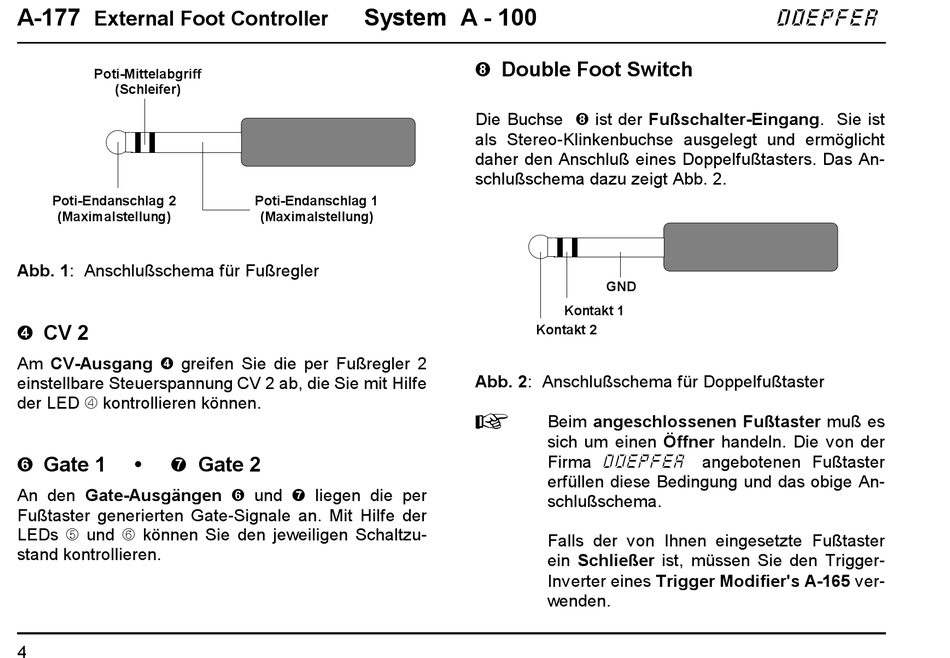

Abb. 1: Anschlußschema für Fußregler
$ CV 2
Am CV-Ausgang $ greifen Sie die per Fußregler 2
einstellbare Steuerspannung CV 2 ab, die Sie mit Hilfe
der LED 4 kontrollieren können.
& Gate 1
•
/ Gate 2
An den Gate-Ausgängen & und / liegen die per
Fußtaster generierten Gate-Signale an. Mit Hilfe der
LEDs 5 und 6 können Sie den jeweiligen Schaltzu-
stand kontrollieren.
4
System A - 100
Poti-Endanschlag 1
(Maximalstellung)
( Double Foot Switch
Die Buchse ( ist der Fußschalter-Eingang. Sie ist
als Stereo-Klinkenbuchse ausgelegt und ermöglicht
daher den Anschluß eines Doppelfußtasters. Das An-
schlußschema dazu zeigt Abb. 2.
GND
Kontakt 1
Kontakt 2
Abb. 2: Anschlußschema für Doppelfußtaster
H
Beim angeschlossenen Fußtaster muß es
sich um einen Öffner handeln. Die von der
Doepfer
Firma
erfüllen diese Bedingung und das obige An-
schlußschema.
Falls der von Ihnen eingesetzte Fußtaster
ein Schließer ist, müssen Sie den Trigger-
Inverter eines Trigger Modifier's A-165 ver-
wenden.
doepfer
angebotenen Fußtaster
