A-177
External Foot Controller

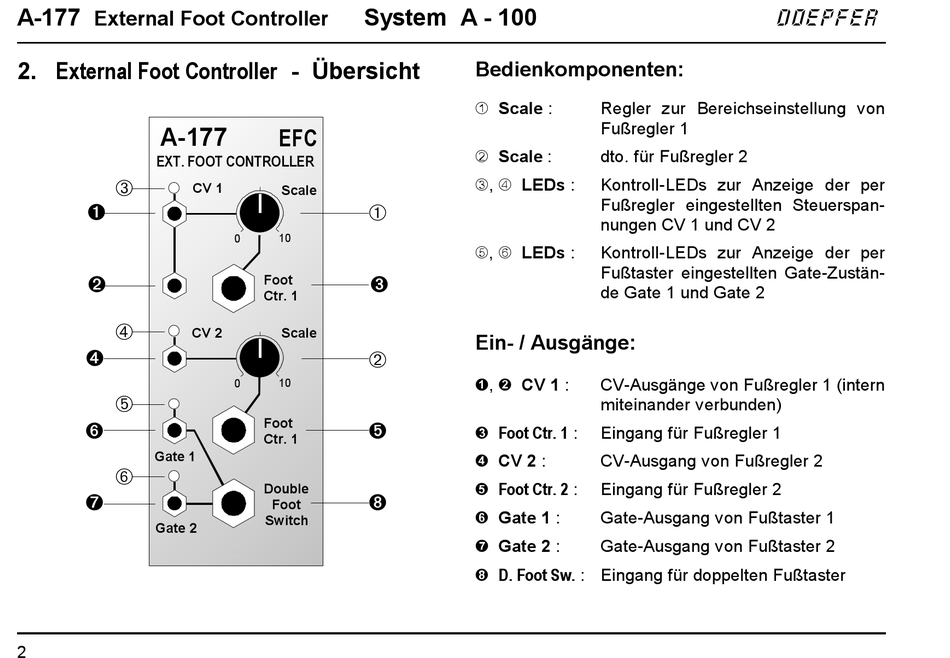

2. External Foot Controller - Übersicht
A-177
EXT. FOOT CONTROLLER
➂
CV 1
–
—
➃
CV 2
™
➄
›
Gate 1
➅
œ
Gate 2
2
System A - 100
EFC
Scale
➀
10
0
˜
Foot
Ctr. 1
Scale
➁
10
0
Foot
š
Ctr. 1
Double
Foot
Switch
Bedienkomponenten:
1 Scale :
Regler zur Bereichseinstellung von
Fußregler 1
2 Scale :
dto. für Fußregler 2
3, 4 LEDs :
Kontroll-LEDs zur Anzeige der per
Fußregler eingestellten Steuerspan-
nungen CV 1 und CV 2
5, 6 LEDs :
Kontroll-LEDs zur Anzeige der per
Fußtaster eingestellten Gate-Zustän-
de Gate 1 und Gate 2
Ein- / Ausgänge:
!, " CV 1 :
CV-Ausgänge von Fußregler 1 (intern
miteinander verbunden)
§ Foot Ctr. 1 :
Eingang für Fußregler 1
$ CV 2 :
CV-Ausgang von Fußregler 2
% Foot Ctr. 2 :
Eingang für Fußregler 2
& Gate 1 :
Gate-Ausgang von Fußtaster 1
/ Gate 2 :
Gate-Ausgang von Fußtaster 2
( D. Foot Sw. : Eingang für doppelten Fußtaster
doepfer
