doepfer

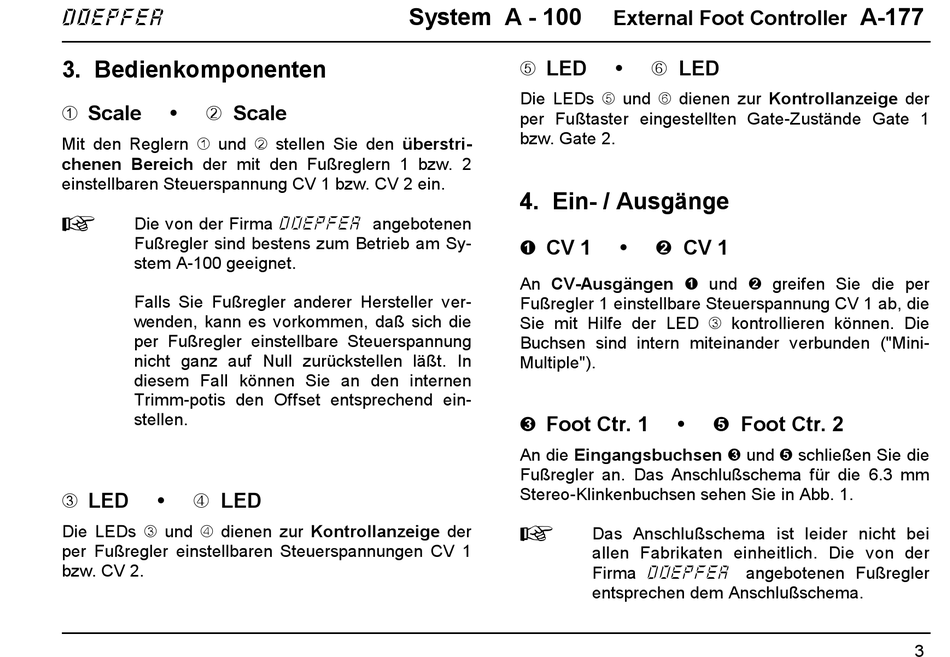

3. Bedienkomponenten
1 Scale
•
2 Scale
Mit den Reglern 1 und 2 stellen Sie den überstri-
chenen Bereich der mit den Fußreglern 1 bzw. 2
einstellbaren Steuerspannung CV 1 bzw. CV 2 ein.
H
Die von der Firma
Fußregler sind bestens zum Betrieb am Sy-
stem A-100 geeignet.
Falls Sie Fußregler anderer Hersteller ver-
wenden, kann es vorkommen, daß sich die
per Fußregler einstellbare Steuerspannung
nicht ganz auf Null zurückstellen läßt. In
diesem Fall können Sie an den internen
Trimm-potis den Offset entsprechend ein-
stellen.
3 LED
•
4 LED
Die LEDs 3 und 4 dienen zur Kontrollanzeige der
per Fußregler einstellbaren Steuerspannungen CV 1
bzw. CV 2.
System A - 100
Doepfer
angebotenen
External Foot Controller
5 LED
•
6 LED
Die LEDs 5 und 6 dienen zur Kontrollanzeige der
per Fußtaster eingestellten Gate-Zustände Gate 1
bzw. Gate 2.
4. Ein- / Ausgänge
! CV 1
•
" CV 1
An CV-Ausgängen ! und " greifen Sie die per
Fußregler 1 einstellbare Steuerspannung CV 1 ab, die
Sie mit Hilfe der LED 3 kontrollieren können. Die
Buchsen sind intern miteinander verbunden ("Mini-
Multiple").
§ Foot Ctr. 1
•
An die Eingangsbuchsen § und % schließen Sie die
Fußregler an. Das Anschlußschema für die 6.3 mm
Stereo-Klinkenbuchsen sehen Sie in Abb. 1.
H
Das Anschlußschema ist leider nicht bei
allen Fabrikaten einheitlich. Die von der
Firma
Doepfer
entsprechen dem Anschlußschema.
A-177
% Foot Ctr. 2
angebotenen Fußregler
3
