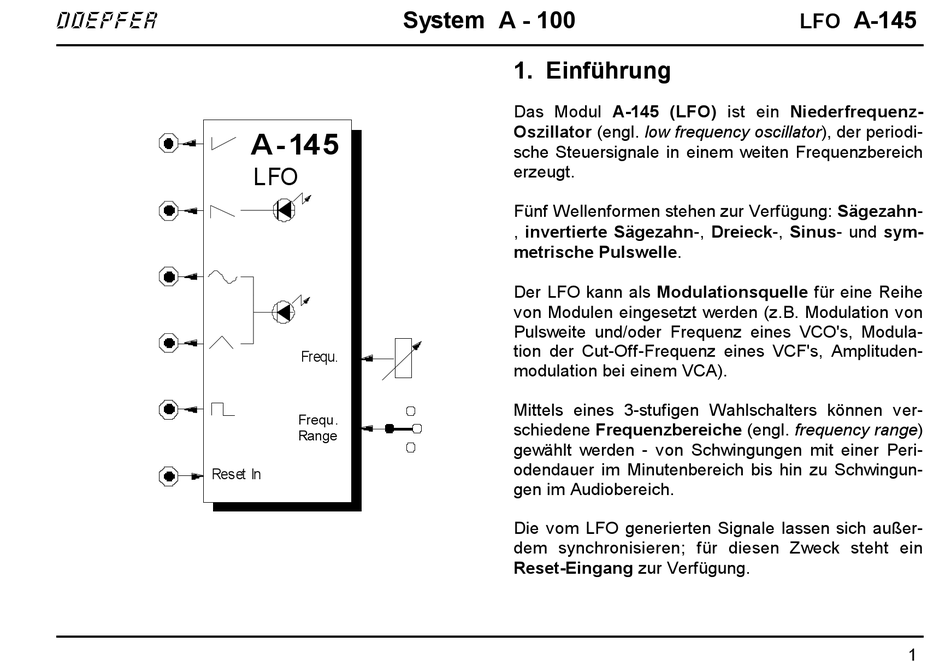

1. Einführung
Das Modul A-145 (LFO) ist ein Niederfrequenz-
Oszillator (engl. low frequency oscillator), der periodi-
sche Steuersignale in einem weiten Frequenzbereich
erzeugt.
Fünf Wellenformen stehen zur Verfügung: Sägezahn-
, invertierte Sägezahn-, Dreieck-, Sinus- und sym-
metrische Pulswelle.
Der LFO kann als Modulationsquelle für eine Reihe
von Modulen eingesetzt werden (z.B. Modulation von
Pulsweite und/oder Frequenz eines VCO's, Modula-
tion der Cut-Off-Frequenz eines VCF's, Amplituden-
modulation bei einem VCA).
Mittels eines 3-stufigen Wahlschalters können ver-
schiedene Frequenzbereiche (engl. frequency range)
gewählt werden - von Schwingungen mit einer Peri-
odendauer im Minutenbereich bis hin zu Schwingun-
gen im Audiobereich.
Die vom LFO generierten Signale lassen sich außer-
dem synchronisieren; für diesen Zweck steht ein
Reset-Eingang zur Verfügung.
