Proline Promag W 400
2. Gewünschte Geräteadresse über die entsprechenden DIP-Schalter einstellen.
 Beispiel →  11,  38: 1 + 16 + 32 = Geräteadresse 49
Nach 10 s fordert das Messgerät einen Neustart. Nach dem Neustart ist die Hard-
wareadressierung mit der eingestellten Geräteadresse aktiviert.
7.3.2

Abschlusswiderstand aktivieren

PROFIBUS DP
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassungen
der Impedanz verursacht werden: PROFIBUS DP-Leitung am Anfang und Ende des Busseg-
ments korrekt abschließen.
• Wird das Messgerät mit einer Baudrate bis 1,5 MBaud betrieben:
Beim letzten Messumformer am Bus die Terminierung über DIP-Schalter 2 (Bus termina-
tion) und DIP-Schalter 1 und 3 (Bus polarisation) einstellen: ON – ON – ON
→  12,  39.
• Bei Baudraten > 1,5 MBaud:
Aufgrund der kapazitiven Last des Teilnehmers und der somit erzeugten Leitungsreflektion
ist darauf zu achten, dass eine externer Busabschluss verwendet wird.
Generell wird empfohlen, einen externen Busabschluss zu verwenden, da beim Defekt
eines intern terminierten Gerätes das gesamte Segment ausfallen kann.
5V
DIP 1
390 Ω 220 Ω
DIP 2
26

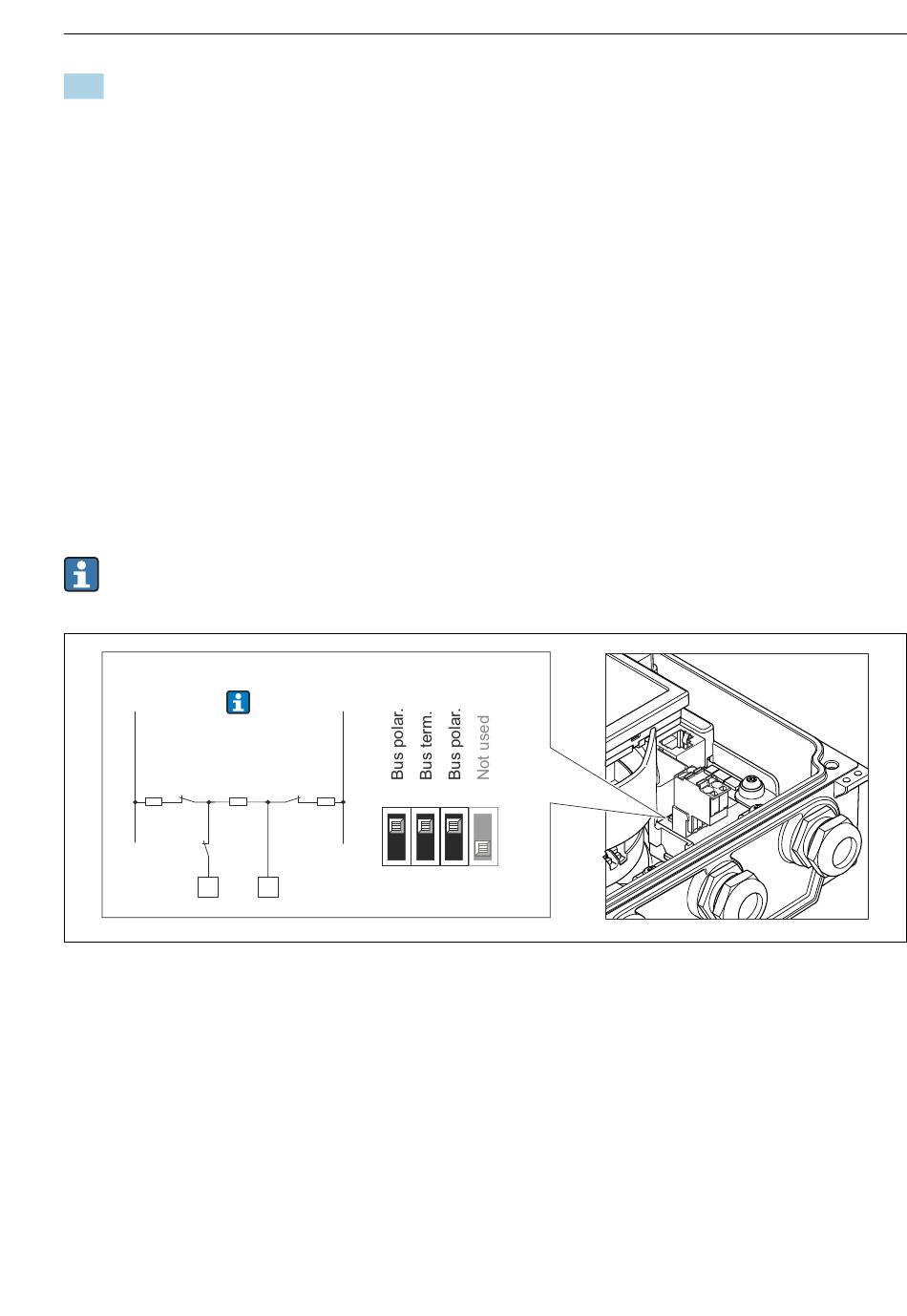

 12 Terminierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul einstellen (bei Baudraten
< 1,5 MBaud)
Modbus RS485
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassungen
der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des Busseg-
ments korrekt abschließen.
Endress+Hauser
0V
DIP 3
1 2
390 Ω
27
3 4
ON
OFF
Elektrischer Anschluss
A0023063
39
