TI00117D/06/DE/03.14
71245158
Batteriebetriebenes Messgerät mit EN ISO 12944 Korrosionsschutz und
intelligentem Energiesparmodus
Anwendungsbereich
• Das magnetisch-induktive Messprinzip wird nicht von Druck,
Temperatur, Durchflussprofil beeinflusst
• Zertifizierter Messaufnehmer für anspruchsvollste Wasser-
und Abwasseranwendungen
Geräteeigenschaften
• Internationale Trinkwasserzulassungen
• Schutzart IP68 (Type 6P enclosure)
• Zugelassen für Eichverkehr gemäß OIML R49/MI-001
• Messumformergehäuse aus langlebigem Polycarbonat
• Alles in 1 Gehäuse inklusive Batterien/Funkmodem
• Messintervalle individuell einstellbar
Products
Technische Information

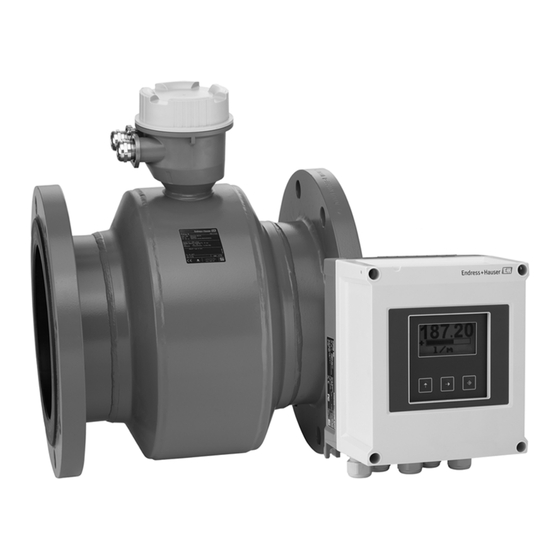

Proline Promag W 800
Magnetisch-induktives Durchfluss-Messgerät
Solutions
Ihre Vorteile
• Für direkten Erdeinbau oder permanenten Einsatz unter
Wasser
• Sicherer, zuverlässiger Langzeitbetrieb – robuster, vollständig
verschweißter Messaufnehmer
• Energiesparende Durchflussmessung – kein Druckverlust
durch Querschnittsverengung
• Wartungsfrei – keine beweglichen Teile
• Kein Stromnetz nötig – Batterien mit bis zu 15-jähriger
Lebendauer
• Weltweite Übertragung von Messdaten/Ereignissen per
E-Mail und SMS – integriertes GSM/GPRS-Modem
• Sichere Datenspeicherung – integrierte SD-Karte
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promag W 800
Inhaltszusammenfassung für Endress+Hauser Proline Promag W 800
- Seite 1 Products Solutions Services TI00117D/06/DE/03.14 71245158 Technische Information Proline Promag W 800 Magnetisch-induktives Durchfluss-Messgerät Batteriebetriebenes Messgerät mit EN ISO 12944 Korrosionsschutz und intelligentem Energiesparmodus Anwendungsbereich Ihre Vorteile • Das magnetisch-induktive Messprinzip wird nicht von Druck, • Für direkten Erdeinbau oder permanenten Einsatz unter...
-
Seite 2: Inhaltsverzeichnis
Proline Promag W 800 Inhaltsverzeichnis Hinweise zum Dokument ......3 Atmosphäre ......... 25 Schutzart . -
Seite 3: Hinweise Zum Dokument
Proline Promag W 800 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Eine Klemme, an der Gleichspannung anliegt oder durch die Gleichstrom fließt. A0011197 Wechselstrom Eine Klemme, an der (sinusförmige) Wechselspannung anliegt oder durch die Wechsel- strom fließt. -
Seite 4: Arbeitsweise Und Systemaufbau
Proline Promag W 800 Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert. Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Messelektroden dem Messverstärker zugeführt. -
Seite 5: Geräteaufbau
Proline Promag W 800 Geräteaufbau A0016254 Wichtige Komponenten des Messgeräts Gehäusedeckel des Messumformers Anzeige- und Bedienmodul Batterieabdeckung GSM Antenne (optional: nur bei Bestellung der Option "GSM/GPRS" im Lieferumfang enthalten) ä Batterien (Anzahl abhängig von der Bestellung, Batteriekonzept Halterung Elektronikplatine inkl. Batteriehalterung Messumformergehäuse... -
Seite 6: Gsm/Gprs-Kommunikation
Proline Promag W 800 GSM/GPRS-Kommunikation Drahtlose GSM/GPRS Übertragung von Informationen Daten können zum und vom Messgerät drahlos (wireless) übertragen werden. Ideal für Anwendungen in denen die Messstelle in einem weit abgelegenen Gebiete installiert ist und somit zB. das Ablesen der Zählerstände mit grossem zeitlichem Aufwand verbunden ist. -
Seite 7: Eichpflichtiger Verkehr
Nach dem Inverkehrbringen oder nach der Plombierung des Messgeräts ist eine Bedienung über die Vor-Ort-Anzeige, via Software-Bedientool Config 5800 oder GSM/GPRS nur noch eingeschränkt mög- lich. Für auf OIML R49 basierende Nationale Zulassungen als Kaltwasserzähler sind ausführliche Bestellinformationen bei Ihrer lokalen Endress+Hauser Vertriebszentrale verfügbar. Eingang Messgröße Direkte Messgrößen Volumenfluss (proportional zur induzierten Spannung) Berechnete Messgrößen... -
Seite 8: Ausgang
Proline Promag W 800 Ausgang Ausgangssignal Status-/Impulsausgang • passiv • Opto-MOS (Opto isolierter Ausgang) • max. Schaltspannung: 40 V DC / 28 V AC • max. Schaltstrom: 100 mA • max. R : 70 • max. Schaltfrequenz (RL = 240 , V = 24 V DC): 50 Hz •... -
Seite 9: Konfiguration
Proline Promag W 800 Wenn das Messgerät über eine externe Spannungsversorgung versorgt wird und diese ausfällt, dient die Batterie am Anschluss B1 zur Sicherung (Back-up) der Versorgungsspannung. Das GSM/GPRS-Modem wird immer über die Batterie am Anschluss B3 versorgt. Dies ist auch der Fall, wenn das Messgerät über externe Spannungsversorgung gespeist wird. -
Seite 10: Spezifikation Batterien
• Benötigte Anzahl und mögliche Anordnung der Batterien ä 8 Lithium-Thionylchlorid-Hochleistungs-Batterien gehören zum Gefahrengut der Klasse 9: Verschiedene gefährliche Stoffe und Gegenstände. Beachten Sie die Gefahrengutvorschriften, die im Sicherheitsdatenblatt beschrieben sind. Das Sicherheitsdatenblatt können Sie bei Ihrer Endress+Hauser Vertriebszentrale anfordern Endress+Hauser... -
Seite 11: Batterie-Lebensdauer
Proline Promag W 800 Batterie-Lebensdauer Die maximale Batterie-Lebensdauer beträgt 15 Jahre. Die Batterie-Lebensdauer und damit auch die Betriebsbereitschaft des Messgeräts bei einer Hilfenergieversorgung mit Batterien ist u.a. abhängig von: • Der Anzahl der Batterien • Den Umgebungsbedingungen • Der Häufigkeit der Datenübertragung via GSM/GPRS-Modem •... -
Seite 12: Klemmenbelegung
Proline Promag W 800 Klemmenbelegung Messumformer A0017259 Klemmenbelegung Messumformer Klemmen: Anschluss externe Spannungsversorgung (optional) Klemmen: Signalübertragung über Ein- und Ausgänge, Anschluss Getrenntausführung Klemmen (A): Anschluss externe Spannungsversorgung (optional) Externe Spannungsversorgung Klemme Anschluss Schutzleiter N – Klemmen (B): Signalübertragung über Ein- und Ausgänge, Anschluss Getrenntausführung Eingänge... -
Seite 13: Versorgungsausfall
Proline Promag W 800 Versorgungsausfall Überbrückung von min. ½ Netzperiode Die Batterie am Anschluss B1 dient zur Sicherung der Versorgungsspannung, wenn das Messgerat extern versorgt wird und es zu einem Ausfall der Spannungsversorgung kommt. Elektrischer Anschluss Anschluss Messumformer Kabeleinführungen Kompaktausführung A0016457 Kabeleinführungen Kompaktausführung... -
Seite 14: Anschluss Getrenntausführung
Proline Promag W 800 Anschluss externe Spannungsversorgung (optional) N– L+ A0017028 Anschluss der externen Spannungsversorgung (optional) Externe Spannungsversorgung Klemme Anschluss Schutzleiter N – Bestellbare Kombinationen Bestellmerkmal Spannungs- Anzahl "Power Supply" versorgung Batterien 100…240 V AC 5W8B**-***J********* 1 Sicherungsbatterie (Back-up) 12…60 V DC 100…240 V AC... -
Seite 15: Potenzialausgleich
Proline Promag W 800 Anschluss der Getrenntausführung A0017027 Anschluss der Getrenntausführung Anschlussklemmen Messumformer Anschlussklemmen Messaufnehmer Spulenstromkabel Elektrodenkabel Messaufnehmer Messumformer Klemme Anschluss Klemme Anschluss Elektrode E1 (braun) Elektrode E1 (braun) Elektrode E2 (weiß) Elektrode E2 (weiß) Schirm Elektrode E1 (braun) Referenzelektrode, Klemmen gebrückt (grün) -
Seite 16: Anschlussbeispiele Sonderfälle
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf den Messaufnehmer und nicht auf den Messumformer. Das erforderliche Erdungskabel ist bei Endress+Hauser bestellbar ä 44. Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung Diese Anschlussart erfolgt auch: • Bei nicht betriebsüblichem Potenzialausgleich •... -
Seite 17: Klemmen
Abschirmung der Signalleitungen über einen Kondensator führen. Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf den Messaufnehmer und nicht auf den Messumformer. Das erforderliche Erdungskabel ist bei Endress+Hauser bestellbar ä 44. Klemmen Steckbare Klemmen für Aderquerschnitte 0,5…2,5 mm (20…14 AWG) -
Seite 18: Kabelspezifikationen Getrenntausführung
Aderschirm Adermantel Aderverstärkung Kabelschirm Außenmantel Verstärkte Verbindungskabel Optional liefert Endress+Hauser auch verstärkte Verbindungskabel mit einem zusätzlichen, metallischen Verstärkungsgeflecht. Verstärktes Verbindungskabel verwenden bei: • Erdverlegung • Gefahr von Nagetiergefraß • Einsatz unter der Schutzart IP68 Einsatz in elektrisch stark gestörter Umgebung Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß... -
Seite 19: Leistungsmerkmale
Proline Promag W 800 Leistungsmerkmale Referenzbedingungen Gemäß DIN EN 29104 • Messstofftemperatur: (+28 ± 2) °C / (+82 ± 4) °F • Umgebungstemperatur: (+22 ± 2) °C / (+72 ± 4) °F • Warmlaufzeit: 30 Minuten Einbaubedingungen • Einlaufstrecke > 10 × DN •... -
Seite 20: Montage
Proline Promag W 800 Montage Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. Montageort Den Einbau des Messaufnehmers in einer Steigleitung bevorzugen. Dabei auf einen ausreichenden Abstand (2 × DN) zum nächsten Rohrbogen achten. - Seite 21 Proline Promag W 800 Bei einer teilgefüllten Rohrleitungen mit Gefälle Bei teilgefüllten Rohrleitungen mit Gefälle: Dükerähnliche Einbauweise vorsehen. Gefahr von Feststoffansammlungen. • Messaufnehmer nicht an der tiefsten Stelle des Dükers montieren. • Empfehlenswert ist der Einbau einer Reinigungsklappe. A0017063 Einbau bei teilgefüllter Rohrleitung Bei permanenten Einsatz unter Wasser Die vollverschweißte Getrenntausführung des Messgeräts kann permanent unter Wasser ...
-
Seite 22: Horizontale Einbaulage
Proline Promag W 800 A0017298 Einbau bei Einsatz im Erdeinbau Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung). Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch störende Abla- gerungen im Messrohr vermieden werden. -
Seite 23: Ein- Und Auslaufstrecken
Proline Promag W 800 Ein- und Auslaufstrecken Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. mon- tieren. Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken beachten: • Einlaufstrecke 5 × DN • Auslaufstrecke 2 × DN ³... -
Seite 24: Verbindungskabellänge
Proline Promag W 800 Verbindungskabellänge Die maximale Verbindungskabellänge beträgt 20 m (35,6 ft). Bei der Montage der Getrenntausführung folgende Hinweise beachten, um korrekte Messresultate zu erhalten: • Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähigkeiten kann durch Kabelbewegungen eine Verfälschung des Messsignals hervorgerufen werden. -
Seite 25: Umgebung
–200…+4000 m (–656…+13124 ft) Atmosphäre Wenn ein Messumformergehäuse aus Kunststoff bestimmten Dampf-Luft-Gemischen permanent aus- gesetzt ist, kann das Gehäuse beschädigt werden. Bei Unklarheiten: Kontaktieren Sie Ihre Endress+Hauser Vertriebszentrale. Schutzart Messumformer • Standardmäßig: IP66/67, Type 4X enclosure • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure Messaufnehmer •... -
Seite 26: Schock- Und Vibrationsfestigkeit
Proline Promag W 800 Schock- und Vibrations- • Schwingen sinusförmig, 1 g peak, in Anlehnung an IEC 60068-2-6 festigkeit • Schwingen Breitbandrauschen, 1,54 g rms, in Anlehnung an IEC 60068-2-64 Mechanische Belastung Messumformergehäuse • Das Messumformergehäuse ist vor mechanischen Einflüssen wie Stössen, Schlägen etc. zu schützen. - Seite 27 Proline Promag W 800 Flanschanschluss in Anlehnung an ASME B16.5 [psi] [bar] Class 300 Class 150 -40 -20 0 20 40 60 80 100120140 160180 [°C] 360 [°F] A0022707-DE Class 150/30: Werkstoff A105 Flanschanschluss in Anlehnung an AS 2129 und AS 4087...
-
Seite 28: Unterdruckfestigkeit
Proline Promag W 800 Unterdruckfestigkeit Messrohrauskleidung: Polyurethan, Hartgummi Promag W Messrohr- Unterdruckfestigkeit Messrohrauskleidung: Grenzwerte für Nennweite auskleidun Absolutdruck bei verschiedene Messstofftemperaturen 25 °C (77 °F) 50 °C (122 °F) 80 °C (176 °F) [mm] [in] [mbar]/[psi] [mbar]/[psi] [mbar]/[psi] 25…300 1…12"... -
Seite 29: Systemdruck
Proline Promag W 800 Systemdruck Messaufnehmer dürfen nicht auf der ansaugenden Seite von Pumpen eingebaut werden. Dadurch wird Gefahr eines Unterdrucks vermieden und somit mögliche Schäden an der Messrohrauskleidung. Angaben zur Unterdruckfestigkeit der Messrohrauskleidung: Kapitel "Unterdruckfestigkeit" ä 28. Beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen ggf. Pulsationsdämpfer einsetzen. -
Seite 30: Konstruktiver Aufbau
Proline Promag W 800 Konstruktiver Aufbau Bauform, Maße Kompaktausführung, vollverschweißt (IP66/67) A0022694 Abmessungen in SI-Einheiten [mm] [mm] [mm] [mm] [mm] EN (DIN), AS, JIS: Bei Flanschen nach AS sind nur die Nennweiten DN 80, 100 und 150…300 verfügbar. Maß D... - Seite 31 Proline Promag W 800 Maß E EN (DIN) ASME PN 10 PN 16 PN 25 PN 40 Cl. 150 Cl. 300 Table E PN 16 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] – – – –...
-
Seite 32: Messumformer Getrenntausführung, Wandaufbaugehäuse
Proline Promag W 800 Maß E EN (DIN) ASME PN 10 PN 16 PN 25 PN 40 Cl. 150 Cl. 300 Table E PN 16 [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] – 15,5 – 15,8... - Seite 33 Proline Promag W 800 Montage Wandaufbaugehäuse Das Wandaufbaugehäuse kann auf folgende Arten montiert werden: • Direkte Wandmontage • Rohrmontage (mit separatem Montageset, Zubehör ä 44) Direkte Wandmontage 18 (0.71) 14 (0.55) 5.8 (0.23) 5.8 (0.23) mm (in) 149 (5.85)
-
Seite 34: Getrenntausführung Messaufnehmer, Vollverschweisst (Ip68)
Proline Promag W 800 Getrenntausführung Messaufnehmer, vollverschweisst (IP68) A0020399 Abmessungen in SI-Einheiten [mm] [mm] [mm] [mm] Maß C EN (DIN) ASME PN 10 PN 16 PN 25 PN 40 Cl. 150 Cl. 300 Table E PN 16 [mm] [mm] [mm]... - Seite 35 Proline Promag W 800 Maß D EN (DIN) ASME PN 10 PN 16 PN 25 PN 40 Cl. 150 Cl. 300 Table E PN 16 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] – – – –...
- Seite 36 Proline Promag W 800 Zubehör Erdungsscheiben für Flanschanschlüsse 6.5 (0.26) Æ t = 2 (0.08) A0022709 Abmessungen in SI-Einheiten EN (DIN)/JIS/AS [mm] [mm] [mm] [mm] [mm] Erdungsscheiben für alle im Standard lieferbaren Flanschnormen/Druckstufen einsetzbar. EN (DIN)/AS/JIS; Bei Flanschen nach AS sind DN 32, 40, 65 und 125 nicht verfügbar.
-
Seite 37: Gewicht
Proline Promag W 800 Gewicht Gewicht in SI-Einheiten Gewichtsangaben in kg (für Standarddruckstufen und ohne Verpackungsmaterial) Nennweite Kompaktausführung Getrenntausführung (Messaufnehmer und Messumformer) (Messaufnehmer und Anschlussgehäuse) ohne Batterien ohne Verbindungskabel, Messumforner und Batterien [mm] [in] EN (DIN)/AS* ASME EN (DIN)/AS* ASME 1"... -
Seite 38: Messrohrspezifikationen
Proline Promag W 800 Messrohrspezifikationen Nennweite Druckstufe Messrohr Innendurchmesser EN (DIN) ASME Hartgummi Polyurethan [mm] [in] 2129 4087 [mm] [in] [mm] [in] 1" PN 40 Class 150 – – – – 0,94 – PN 40 – – – – –... -
Seite 39: Elektrodenbestückung
Proline Promag W 800 Elektrodenbestückung • 2 Messelektroden zur Signalerfassung • 1 Bezugselektrode zum Potenzialausgleich • 1 MSÜ-Elektrode zur Messstoffüberwachung (wird vom Messgerät nicht unterstützt) Prozessanschlüsse • EN 1092-1 (DIN 2501): – PN 10 (DN 200…300 / 8…12") – PN 16 (DN 65…300 / 3…12") –... -
Seite 40: Bedienbarkeit
Proline Promag W 800 Bedienbarkeit Bedienkonzept Bedienmöglichkeiten A0016602 Übersicht zu Bedienmöglichkeiten Vor-Ort-Bedienung des Messgeräts Computer mit Bedientool Config 5800 Serviceinterface FXA 291 (angeschlossen am Computer über USB- und am Messgerät über Service-Schnittstelle) Mobiltelefon (Wireless via SMS) Computer (Wireless via Mail) -
Seite 41: Zertifikate Und Zulassungen
CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitäts- erklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. Trinkwasserzulassung • WRAS BS 6920 •... -
Seite 42: Änderungen
Proline Promag W 800 Änderungen Die FCC verlangt, dass der Benutzer darüber informiert ist, dass durch alle Änderungen an diesem Gerät, die nicht ausdrücklich von Endress+Hauser genehmigt werden, die Autorität des Benutzers zur Bedienung des Geräts ungültig werden kann. FCC-Statement (Federal Communications Commission) Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. -
Seite 43: Bestellinformationen
Proline Promag W 800 Bestellinformationen Ausführliche Bestellinformationen sind verfügbar: • Im Produktkonfigurator auf der Endress+Hauser Internetseite: www.endress.com Land wählen Messgeräte Gerät wählen Erweiterte Funktionen: Produktkonfiguration • Bei Ihrer Endress+Hauser Vertriebszentrale: www.endress.com/worldwide Produktkonfigurator - das Tool für individuelle Produktkonfiguration •... -
Seite 44: Zubehör
Proline Promag W 800 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com... -
Seite 45: Ergänzende Dokumentationen
Proline Promag W 800 Ergänzende Dokumentationen Die aufgelisteten Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD-ROM zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com Download Standarddokumentation Gerätetyp Kommunikation Dokumenttyp Dokumentationscode 5W8B**- GSM/GPRS Kurzanleitung KA00056D Betriebsanleitung BA00148D Geräteabhängige Gerätetyp... - Seite 46 Proline Promag W 800 Endress+Hauser...
- Seite 47 Proline Promag W 800 Endress+Hauser...
