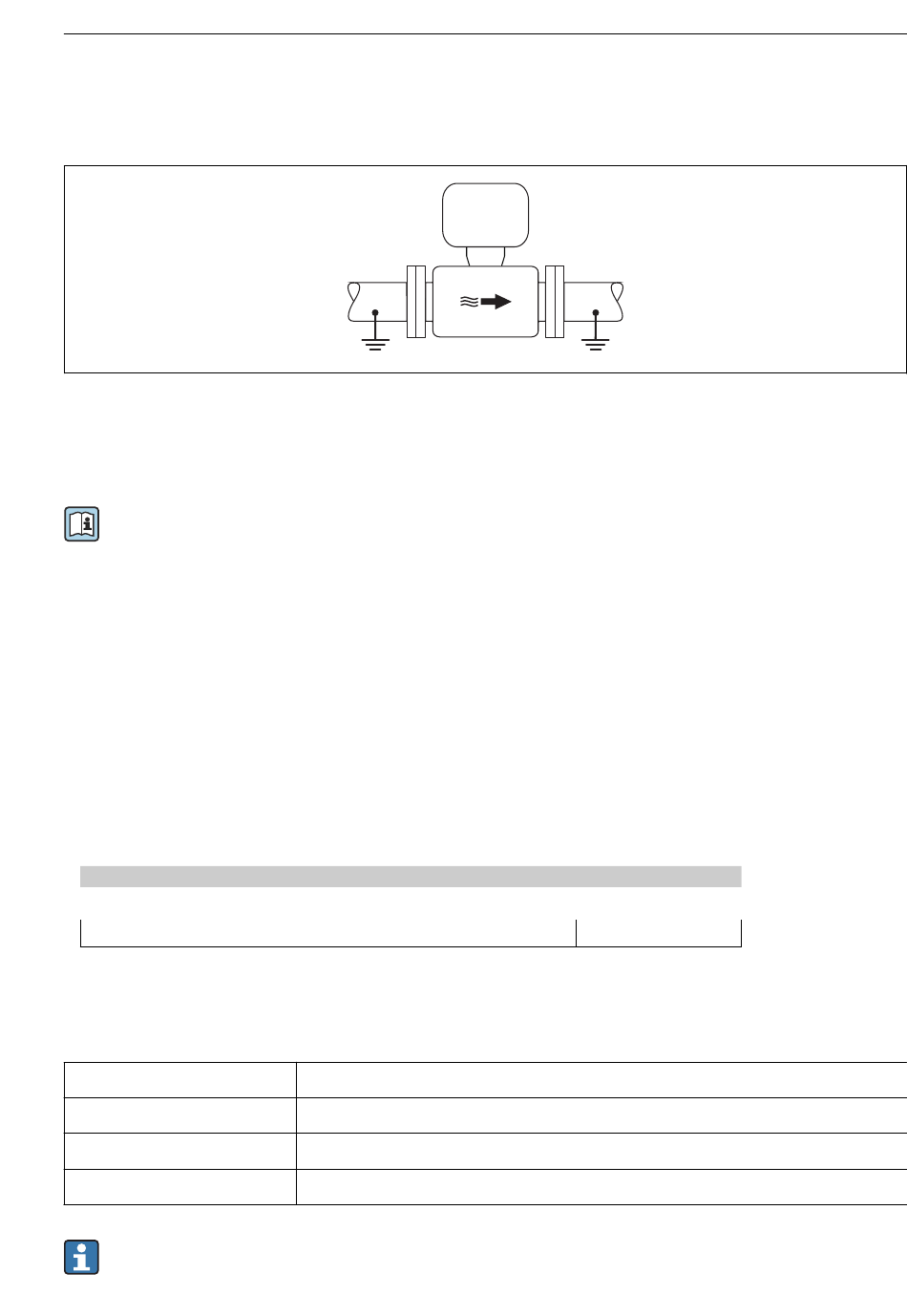

Anschlussbeispiel Standardfall

Metallische, geerdete Rohrleitung
 10 Potenzialausgleich über Messrohr
Anschlussbeispiele Sonderfälle
Detaillierte Angaben zu den Sonderfällen: Betriebsanleitung zum Gerät.
• Metallische, ungeerdete Rohrleitung ohne Auskleidung
• Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung
• Rohrleitung mit Kathodenschutzeinrichtung
7.3

Hardwareeinstellungen

7.3.1 Geräteadresse einstellen
EtherNet/IP
Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar.
Adressierungsdaten
IP-Adresse und ihre Konfigurationsmöglichkeiten
1. Oktett
192.
Nur via Softwareadressierung konfigurierbar
IP-Adressbereich
IP-Adresse Broadcast
Adressierungsart ab Werk
IP-Adresse ab Werk
Zur Geräteadressierung via Software
Endress+Hauser
2. Oktett 3. Oktett
168.
↓
1 ... 254 (4. Oktett)
255
Softwareadressierung; alle DIP-Schalter der Hardwareadressierung stehen auf OFF.
DHCP Server aktiv
4. Oktett
1. XXX
↓
Via Software- und
Hardwareadressierung
konfigurierbar
