Elektrischer Anschluss
4. Die gewünschte Geräteadresse mittels der DIP-Schalter einstellen.
5. Die Adressierung von Softwareadressierung auf Hardwareadressierung umschalten:
DIP-Schalter auf On.
 Die Änderung der Geräteadresse wird nach 10 Sekunden wirksam.

Softwareadressierung

‣
Die Adressierung von Hardwareadressierung auf Softwareadressierung umschalten: DIP-
Schalter auf Off.
 Die im Parameter Geräteadresse eingestellte Geräteadresse wird nach 10 Sekunden
wirksam.
5.5.2

Abschlusswiderstand aktivieren

Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassungen
der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des Busseg-
ments korrekt abschließen.

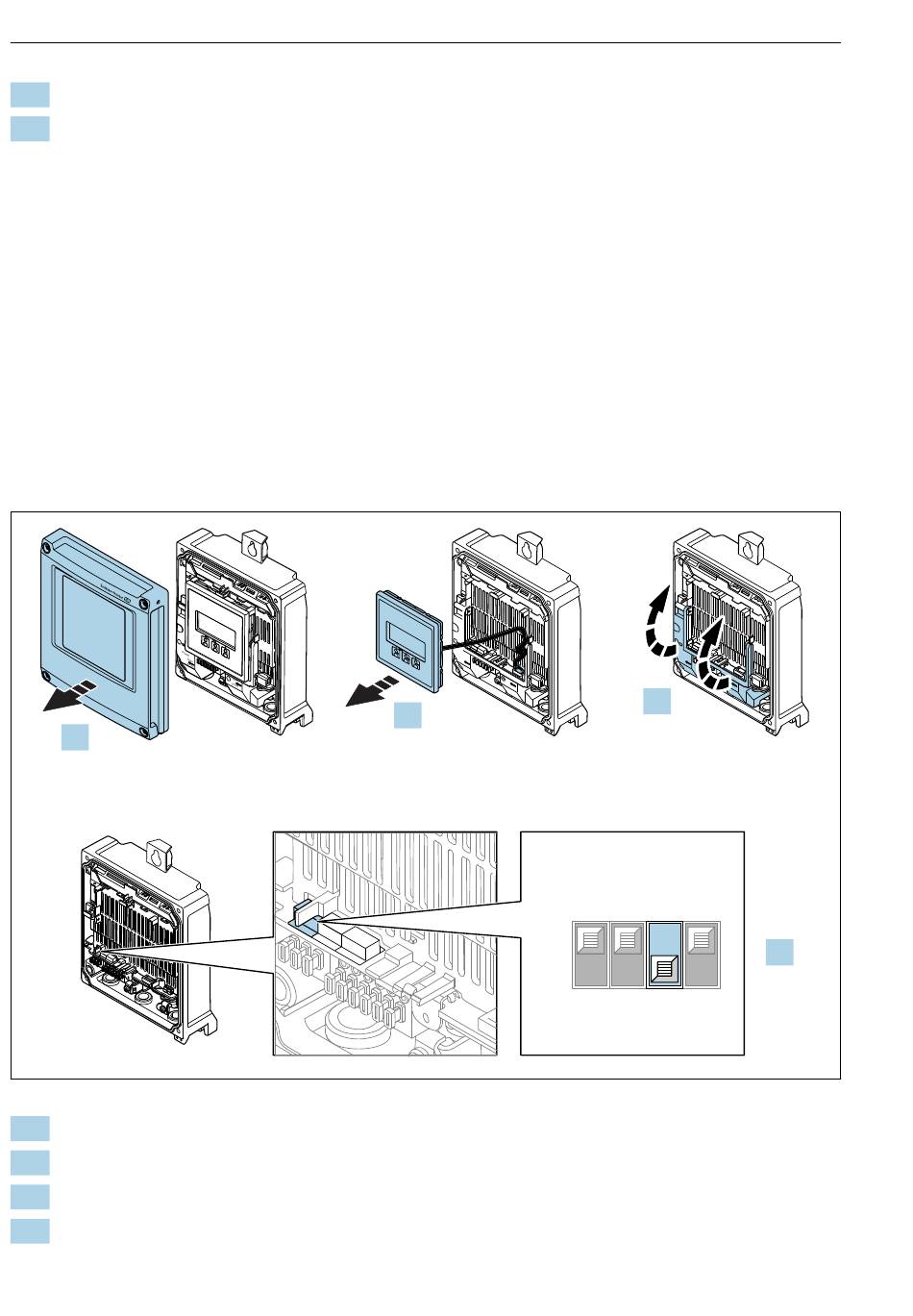

1.
1. Gehäusedeckel öffnen.
2. Anzeigemodul entfernen.
3. Klemmenabdeckung hochklappen.
4. DIP-Schalter Nr. 3 auf On umschalten.
28
E S
- C
+
-
2.
OFF
ON
Proline 500 – digital Modbus RS485
3.
3
1 2 4
Endress+Hauser
4.
A0029675
