Elektrischer Anschluss
5V
DIP 1
390 Ω 220 Ω
DIP 2
26

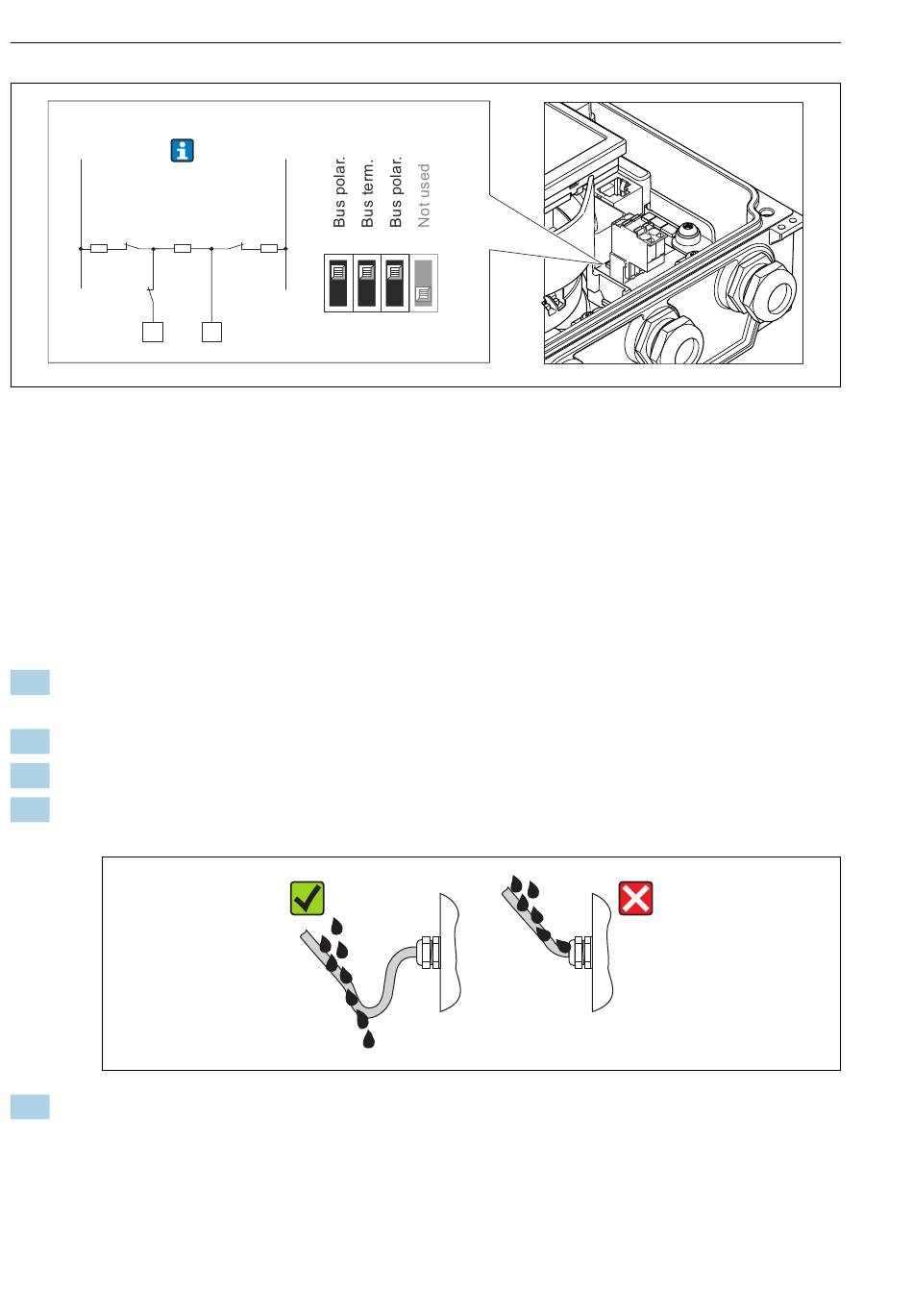

 13 Abschlusswiderstand über DIP-Schalter auf Hauptelektronikmodul aktivierbar
7.4

Schutzart sicherstellen

7.4.1

Schutzart IP66/67, Type 4X enclosure

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die
Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.4.2 Schutzart IP68, Type 6P enclosure, mit Option "Feldverguss"
Je nach Ausführung erfüllt der Messaufnehmer alle Anforderungen gemäß der Schutzart
IP68, Type 6P enclosure und kann als Getrenntsausführung eingesetzt werden →  17.
40
0V
DIP 3
1 2
390 Ω
27
3 4
ON
OFF
Proline Promag W 400
A0023063
A0013960
