Endress+Hauser Proline Promag W 400 Kurzanleitung Seite 38

Elektrischer Anschluss
Adresse einstellen
ON OFF
2
1
4
3
2
1
4
3
2
1
‣

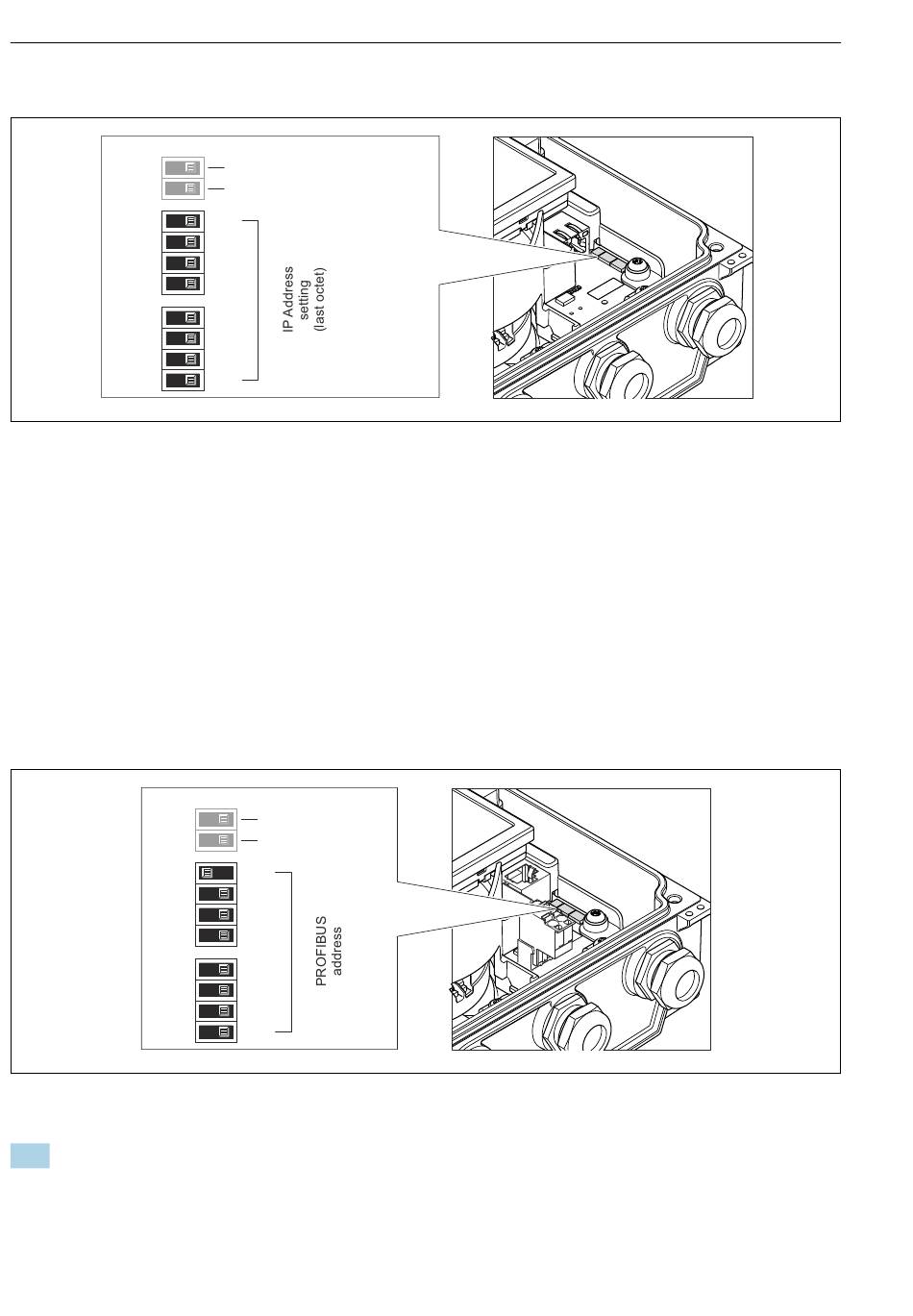

Gewünschte IP-Adresse über die entsprechenden DIP-Schalter auf dem I/O-Elektronikmo-
dul einstellen.
 Nach 10 s ist die Hardwareadressierung mit der eingestellten IP-Adresse aktiviert.
PROFIBUS DP
Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gültigen
Geräteadressen liegen im Bereich 1...126. In einem PROFIBUS DP/PA Netz kann jede Geräte-
adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräteadresse wird das
Gerät vom Master nicht erkannt. Alle Geräte werden ab Werk mit der Geräteadresse 126 und
Software-Adressierung ausgeliefert.
Adresse einstellen
2
1
4
3
2
1
4
3
2
1
 11 Adressierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul
1. Softwareadressierung über den oberen DIP-Schalter 4 (SW) deaktivieren (OFF).
38
Default Ethernet network settings
IP 192.168.1.212
Write protection
128
64
32
16
8
4
2
1
ON OFF
Not used
Write protection
SW
64
32
16
8
4
2
1
Proline Promag W 400
A0021322
A0023061
