11.3 – Pneumatischer Anschluss
Pneumatischer Anschluss, Die Druckluftversorgung vor Ort (an die die Hebebühne
angeschlossen wird) muss mit einer Versorgungseinheit mit Filter, Schmiervorrichtung
und Druckregulator erfolgen. Diese Einrichtungen können auf Wunsch auch von RP-
TOOLS geliefert werden.
Für den Anschluss der pneumatischen Schläuche gehen Sie folgendermaßen vor:

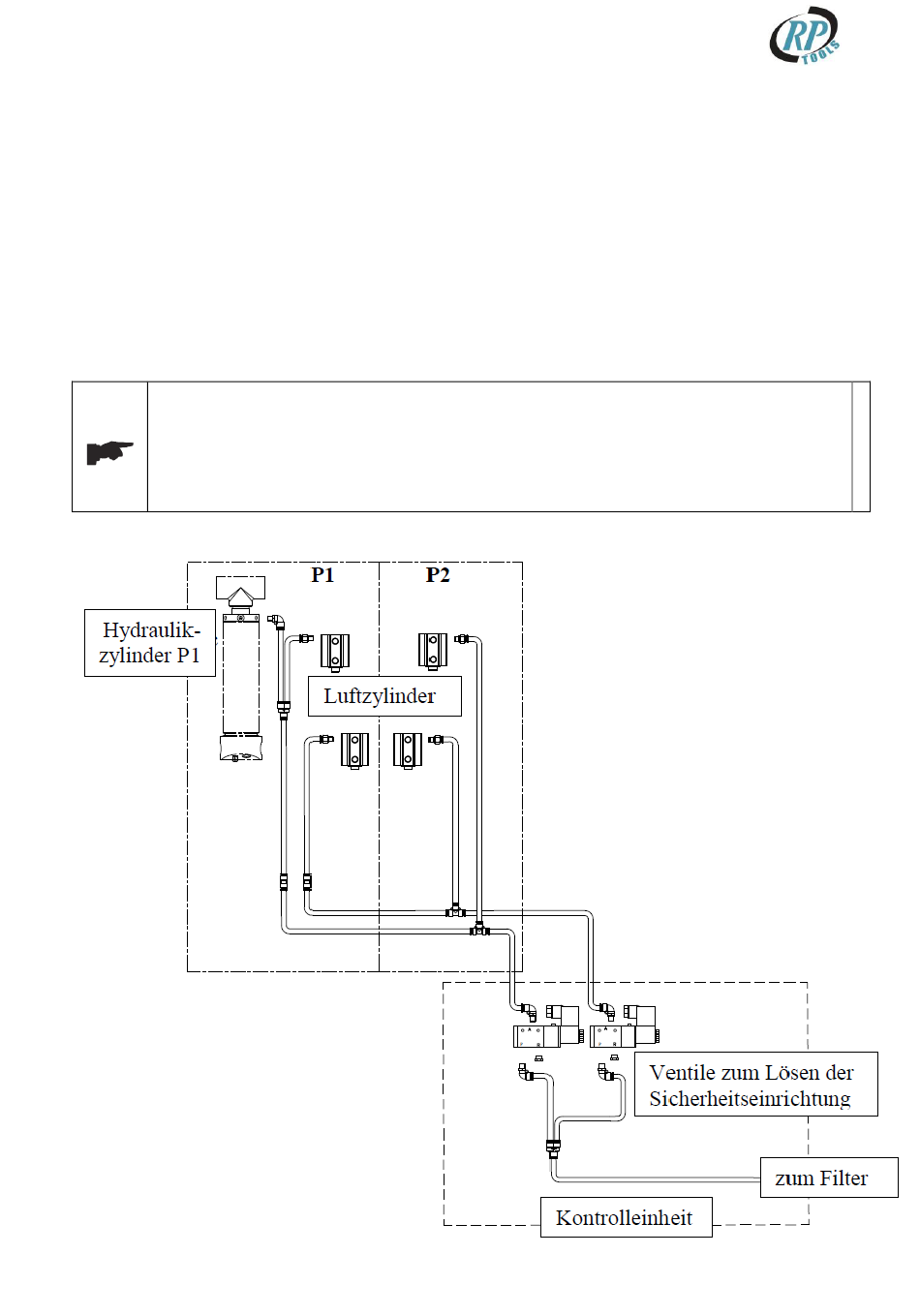

➢ Schließen Sie die an den Fahrschienen vormontierten Schläuche nach Bild... an die
Kontrolleinheit an.
➢ Schließen Sie die Pneumatik der Hebebühne an die Versorgung vor Ort an.
➢ Prüfen Sie, ob die pneumatischen Kontrollen richtig funktionieren.
Stellen Sie sicher, dass die Schläuche an keinen beweglichen Teilen
verlaufen und dass die Schläuche und Anschlüsse frei von Staub
sind. Sollten Sie dies versäumen, kann das dazu führen, dass die
Hydraulik versagt, was zu Sach- und Personenschäden führen kann.
Bild6.5
