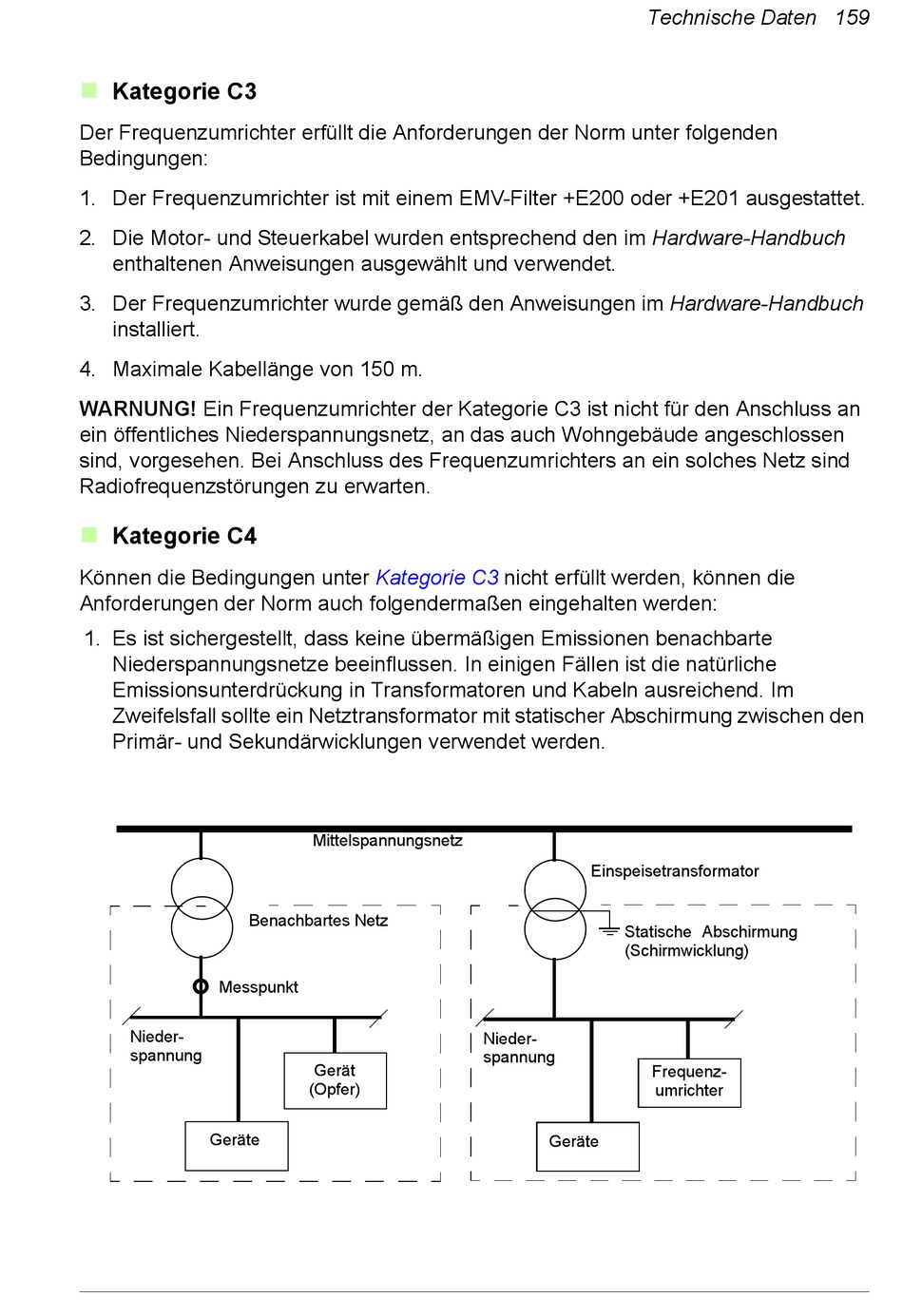

Kategorie C3

Der Frequenzumrichter erfüllt die Anforderungen der Norm unter folgenden
Bedingungen:
1. Der Frequenzumrichter ist mit einem EMV-Filter +E200 oder +E201 ausgestattet.
2. Die Motor- und Steuerkabel wurden entsprechend den im Hardware-Handbuch
enthaltenen Anweisungen ausgewählt und verwendet.
3. Der Frequenzumrichter wurde gemäß den Anweisungen im Hardware-Handbuch
installiert.
4. Maximale Kabellänge von 150 m.
WARNUNG! Ein Frequenzumrichter der Kategorie C3 ist nicht für den Anschluss an
ein öffentliches Niederspannungsnetz, an das auch Wohngebäude angeschlossen
sind, vorgesehen. Bei Anschluss des Frequenzumrichters an ein solches Netz sind
Radiofrequenzstörungen zu erwarten.


Kategorie C4

Können die Bedingungen unter
Anforderungen der Norm auch folgendermaßen eingehalten werden:
1. Es ist sichergestellt, dass keine übermäßigen Emissionen benachbarte
Niederspannungsnetze beeinflussen. In einigen Fällen ist die natürliche
Emissionsunterdrückung in Transformatoren und Kabeln ausreichend. Im
Zweifelsfall sollte ein Netztransformator mit statischer Abschirmung zwischen den
Primär- und Sekundärwicklungen verwendet werden.
Benachbartes Netz
Messpunkt
Nieder-
spannung
Geräte
Kategorie C3
Mittelspannungsnetz
Gerät
(Opfer)
Technische Daten 159
nicht erfüllt werden, können die
Einspeisetransformator
Statische Abschirmung
(Schirmwicklung)
Nieder-
spannung
Frequenz-
Geräte
umrichter
