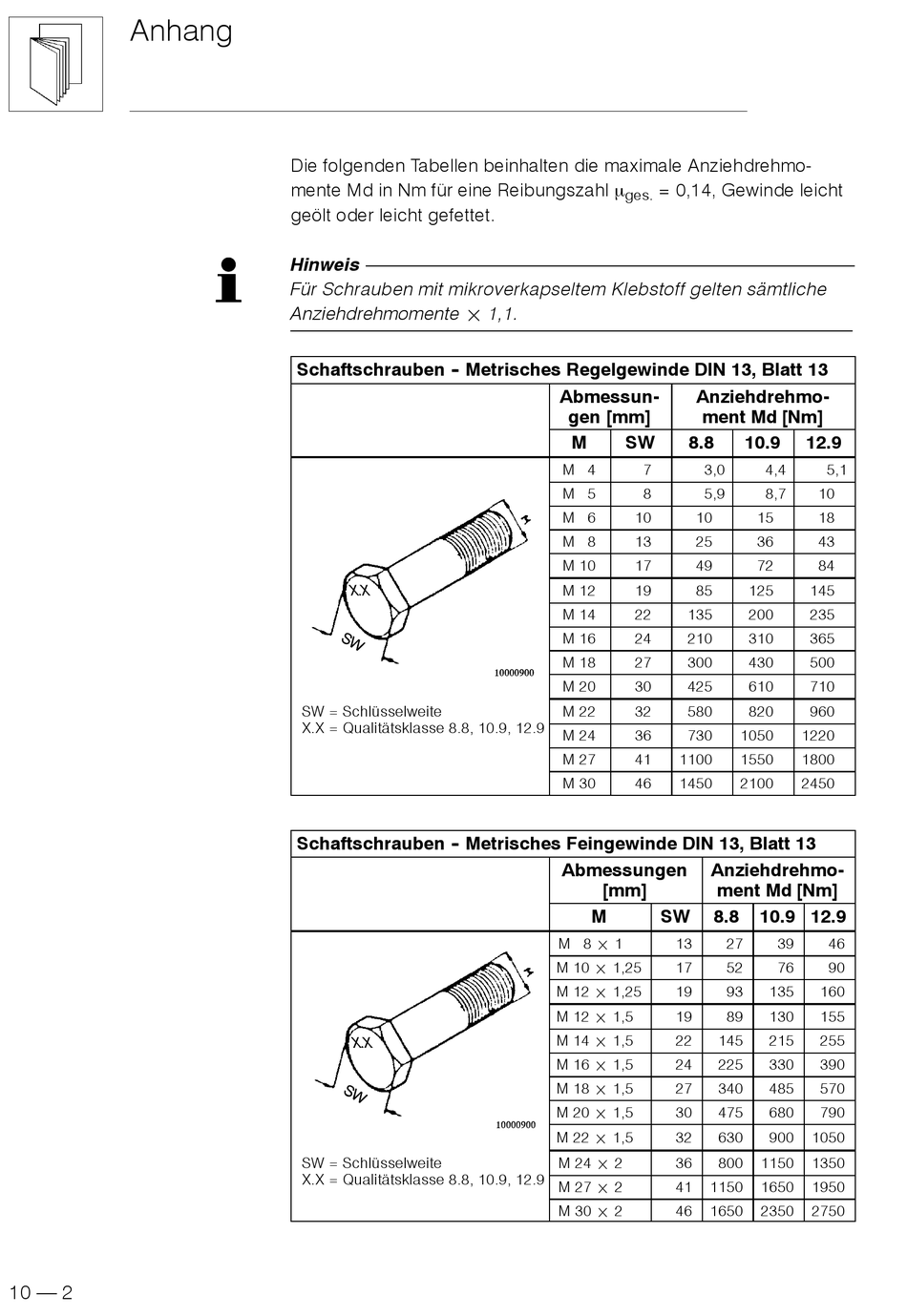

Anhang
10 — 2
Die folgenden Tabellen beinhalten die maximale Anziehdrehmo-
mente Md in Nm für eine Reibungszahl µ
geölt oder leicht gefettet.
Hinweis
Für Schrauben mit mikroverkapseltem Klebstoff gelten sämtliche
Anziehdrehmomente ¢ 1,1.
Schaftschrauben - - Metrisches Regelgewinde DIN 13, Blatt 13
SW = Schlüsselweite SW = Schlüsselweite
X.X = Qualitätsklasse 8.8, 10.9, 12.9 X.X = Qualitätsklasse 8.8, 10.9, 12.9
Schaftschrauben - - Metrisches Feingewinde DIN 13, Blatt 13
SW = Schlüsselweite SW = Schlüsselweite
X.X = Qualitätsklasse 8.8, 10.9, 12.9 M 27 ¢ 2 X.X = Qualitätsklasse 8.8, 10.9, 12.9
= 0,14, Gewinde leicht
ges.
Abmessun-
gen [mm]
M SW
M 4 7
M 5 8
M 6 10
M 8 13
M 10 17
M 12 19
M 14 22
M 16 24
M 18 27
10000900 10000900
M 20 30
M 22 32
M 24 36
M 27 41
M 30 46
Abmessungen
[mm]
M SW
M 8 ¢ 1
M 10 ¢ 1,25
M 12 ¢ 1,25
M 12 ¢ 1,5
M 14 ¢ 1,5
M 16 ¢ 1,5
M 18 ¢ 1,5
M 20 ¢ 1,5
10000900 10000900
M 22 ¢ 1,5
M 24 ¢ 2
M 30 ¢ 2
Anziehdrehmo-
ment Md [Nm]
8.8 10.9 12.9
3,0 4,4 5,1
5,9 8,7 10
10 15 18
25 36 43
49 72 84
85 125 145
135 200 235
210 310 365
300 430 500
425 610 710
580 820 960
730 1050 1220
1100 1550 1800
1450 2100 2450
Anziehdrehmo-
ment Md [Nm]
8.8 10.9 12.9
13 27 39 46
17 52 76 90
19 93 135 160
19 89 130 155
22 145 215 255
24 225 330 390
27 340 485 570
30 475 680 790
32 630 900 1050
36 800 1150 1350
41 1150 1650 1950
46 1650 2350 2750
