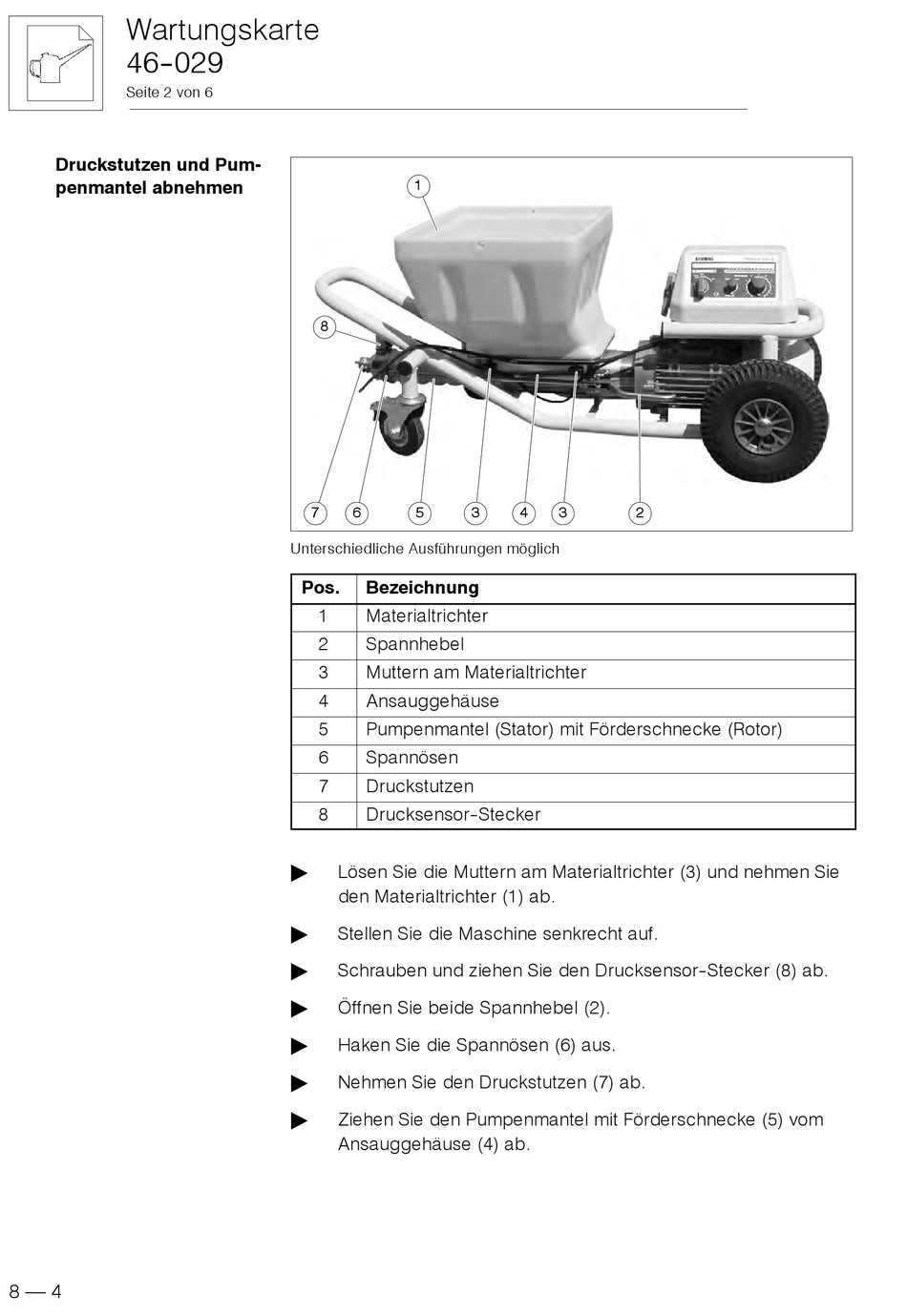

Wartungskarte
46- -029
Seite 2 von 6
Druckstutzen und Pum-
penmantel abnehmen
8 — 4
1
8
7 6 5
Unterschiedliche Ausführungen möglich
Pos. Bezeichnung
1 Materialtrichter
2 Spannhebel
3 Muttern am Materialtrichter
4 Ansauggehäuse
5 Pumpenmantel (Stator) mit Förderschnecke (Rotor)
6 Spannösen
7 Druckstutzen
8 Drucksensor- -Stecker
" Lösen Sie die Muttern am Materialtrichter (3) und nehmen Sie
den Materialtrichter (1) ab.
" Stellen Sie die Maschine senkrecht auf.
" Schrauben und ziehen Sie den Drucksensor- -Stecker (8) ab.
" Öffnen Sie beide Spannhebel (2).
" Haken Sie die Spannösen (6) aus.
" Nehmen Sie den Druckstutzen (7) ab.
"
Ziehen Sie den Pumpenmantel mit Förderschnecke (5) vom
Ansauggehäuse (4) ab.
3 4 3 2
