3.5 Übersicht
Allgemeine technische Beschreibung
Nachfolgend finden Sie eine Übersicht der wichtigsten Bauteile, die
dann auf den nachfolgende Seiten beschrieben werden.
1
13
12 11

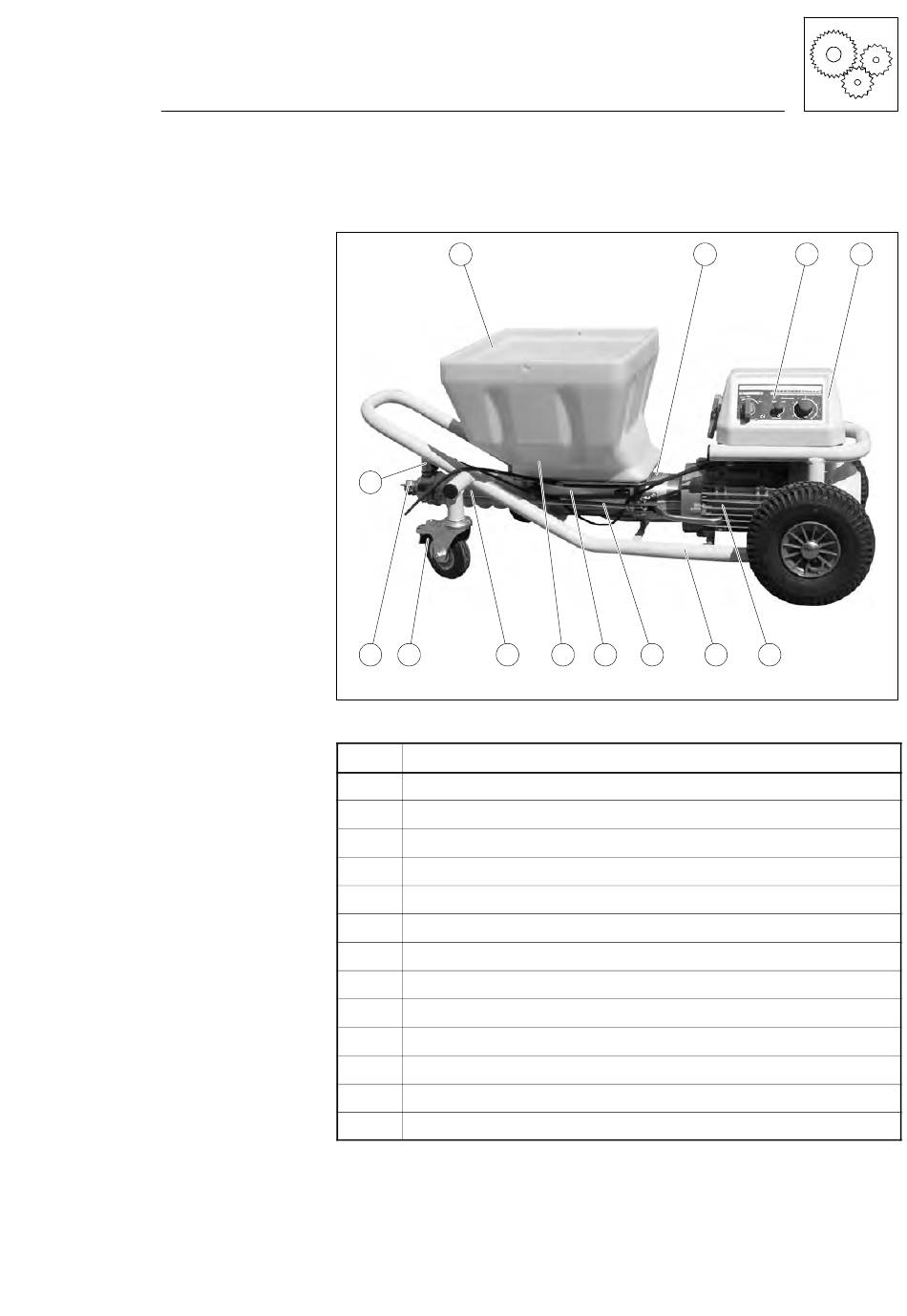

Ansicht Strobot 406 S
Pos. Bezeichnung
1 Materialtrichter
2 Typenschild
3 Display
4 Elektronikgehäuse
5 Pumpenmotor mit Getriebe
6 Rahmen
7 Spannstange mit Spannhebel
8 Vorschnecke im Ansauggehäuse
9 Schutzgitter (verdeckt)
10 Pumpenmantel (Stator)
11 Lenkrolle mit Feststellbremse
12 Druckstutzen
13 Drucksensor
10 9 8 7
2 3 4
6 5
3 — 1
