Rudolf STROBL Strobot S series Betriebsanleitung Seite 42

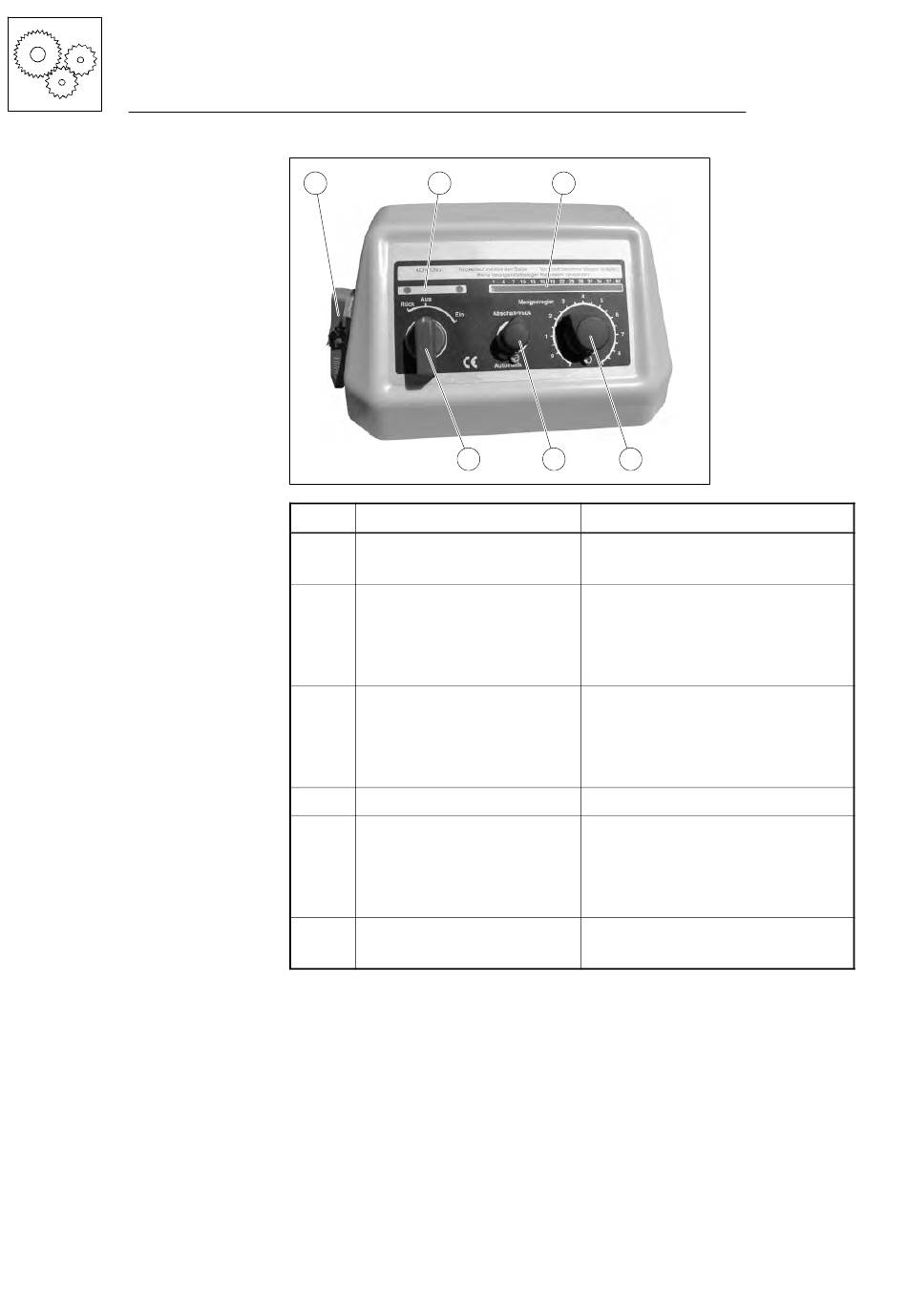

Allgemeine technische Beschreibung
3 — 8
1 2
6
Pos. Bezeichnung
Fernsteuerdose
1
Betriebskontrolle
2
Druckanzeige
3
4 Mengenregler
Abschaltdruckregler
5
Steuerschalter
6
3
5 4
Funktion / Anzeige
Einstecken des Fernsteuerka-
bels
Grün leuchtet: Förderbetrieb
Grün und rot leuchtet: Rück-
fördern
Rot leuchtet: Störung
Gelbes Leuchtband: Ist- -Druck
in der Förderleitung
Grünes Leuchtband: Ab-
schaltdruck
Einstellung der Fördermenge
Automatik: Druckgesteuerter
Betrieb
Abschaltdruck: Drehzahlge-
steuerter Betrieb
Stromversorgung EIN- -AUS
bzw. Maschine Rückfördern
