3.9 Funktionsbe-
schreibungen
Allgemeiner Aufbau der
Maschine

Pumpeinheit

Allgemeine technische Beschreibung
Dieses Kapitel soll Ihnen helfen, die Funktionsabläufe der Maschine
so zu verstehen, dass Sie die Eignung und den Verwendungsbe-
reich der Maschine eingrenzen können und Fehler beim Bedienen
vermeiden.
Maschinenbau Rudolf / Strobl
in der Bedienung. Trotzdem müssen beim Betrieb gewisse
Vorsichtsmaßregeln beachtet werden, um eine möglichst hohe
Lebensdauer der Ver-schleißteile zu erzielen.
Das Fördermedium wird in den Materialtrichter eingefüllt.
Die Pumpeinheit pumpt das Fördermedium mit maximal 25 / 30 bar
aus dem Druckstutzen in die Förderleitung.

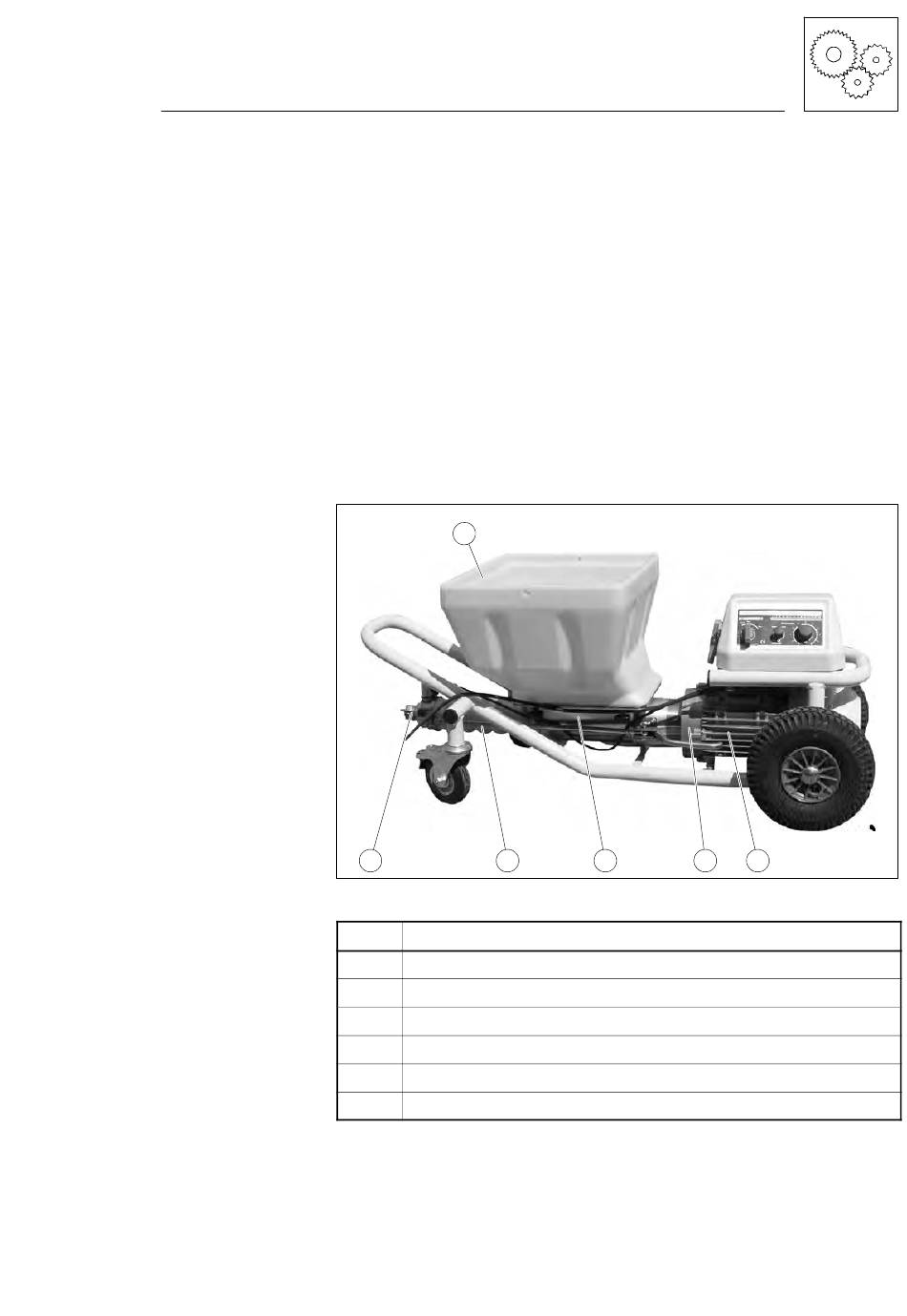

1
6
Unterschiedliche Ausführungen möglich
Pos. Bezeichnung
1 Materialtrichter
2 Pumpenmotor
3 Getriebe
4 Ansauggehäuse mit Vorschnecke
5 Pumpenmantel (Stator) mit Förderschnecke (Rotor)
6 Druckstutzen
Fortsetzung nächste Seite
-Maschinen sind einfach im Aufbau und
5 4 3 2
3 — 5
