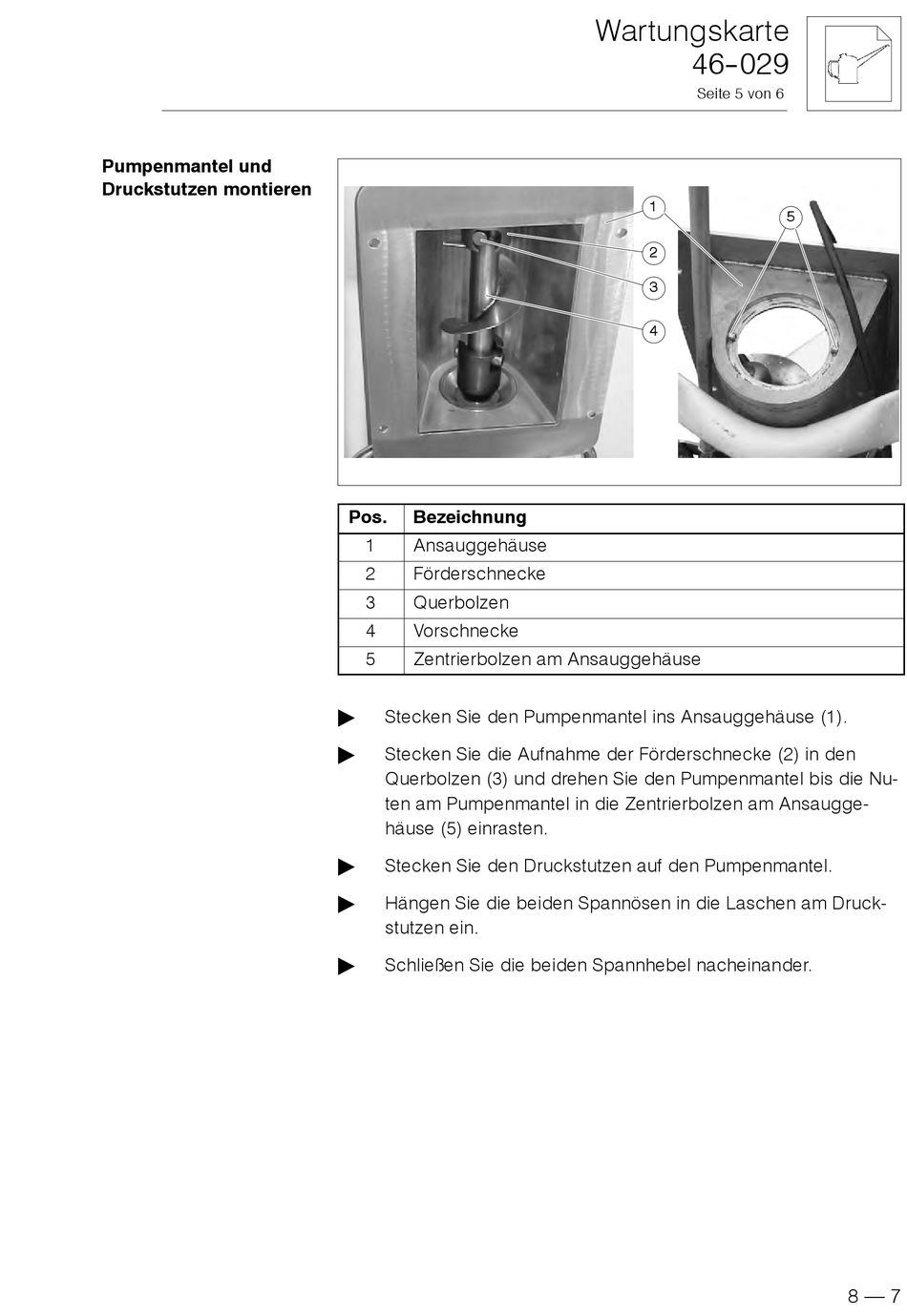

Pumpenmantel und
Druckstutzen montieren
Pos. Bezeichnung
1 Ansauggehäuse
2 Förderschnecke
3 Querbolzen
4 Vorschnecke
5 Zentrierbolzen am Ansauggehäuse
"
Stecken Sie den Pumpenmantel ins Ansauggehäuse (1).
" Stecken Sie die Aufnahme der Förderschnecke (2) in den
Querbolzen (3) und drehen Sie den Pumpenmantel bis die Nu-
ten am Pumpenmantel in die Zentrierbolzen am Ansaugge-
häuse (5) einrasten.
" Stecken Sie den Druckstutzen auf den Pumpenmantel.
" Hängen Sie die beiden Spannösen in die Laschen am Druck-
stutzen ein.
" Schließen Sie die beiden Spannhebel nacheinander.
