Audio-Netzwerk-Schnittstelle (ANI)
Frequenzgang
20 Hz bis 20 kHz (+1, −1,5 dB)
Dynamikbereich
20 Hz bis 20 kHz, A-bewertet, typisch
Ausgangsrauschen
20 Hz bis 20 kHz, A-bewertet, typisch
Line
Aux
−84,5 dBV
−95,2 dBV
Gesamtklirrfaktor + Rauschen
20 Hz bis 20 kHz+4 dBu Analogeingang, −10 dBFS Digitaleingang
<0,05%
Polarität
Nichtinvertierend, beliebiger Eingang an beliebigen Ausgang
Gesamtabmessungen
44 mm x 483 mm x 366 mm (1,7 mm x 19,0 mm x 14,4 mm), H x B x T
Gewicht
MXWANI4
3,1 kg (6,9 lbs)
MXWANI8
3,2 kg (7,1 lbs)
Gehäuse
Stahl; stranggepresstes Aluminium
Versorgungsspannungen
100 bis 240 V (Wechselspannung), 50-60 Hz, 1 A
Betriebstemperaturbereich
−18°C (0°F) bis 63°C (145°F)
Lagerungstemperaturbereich
−29°C (-20°F) bis 74°C (165°F)

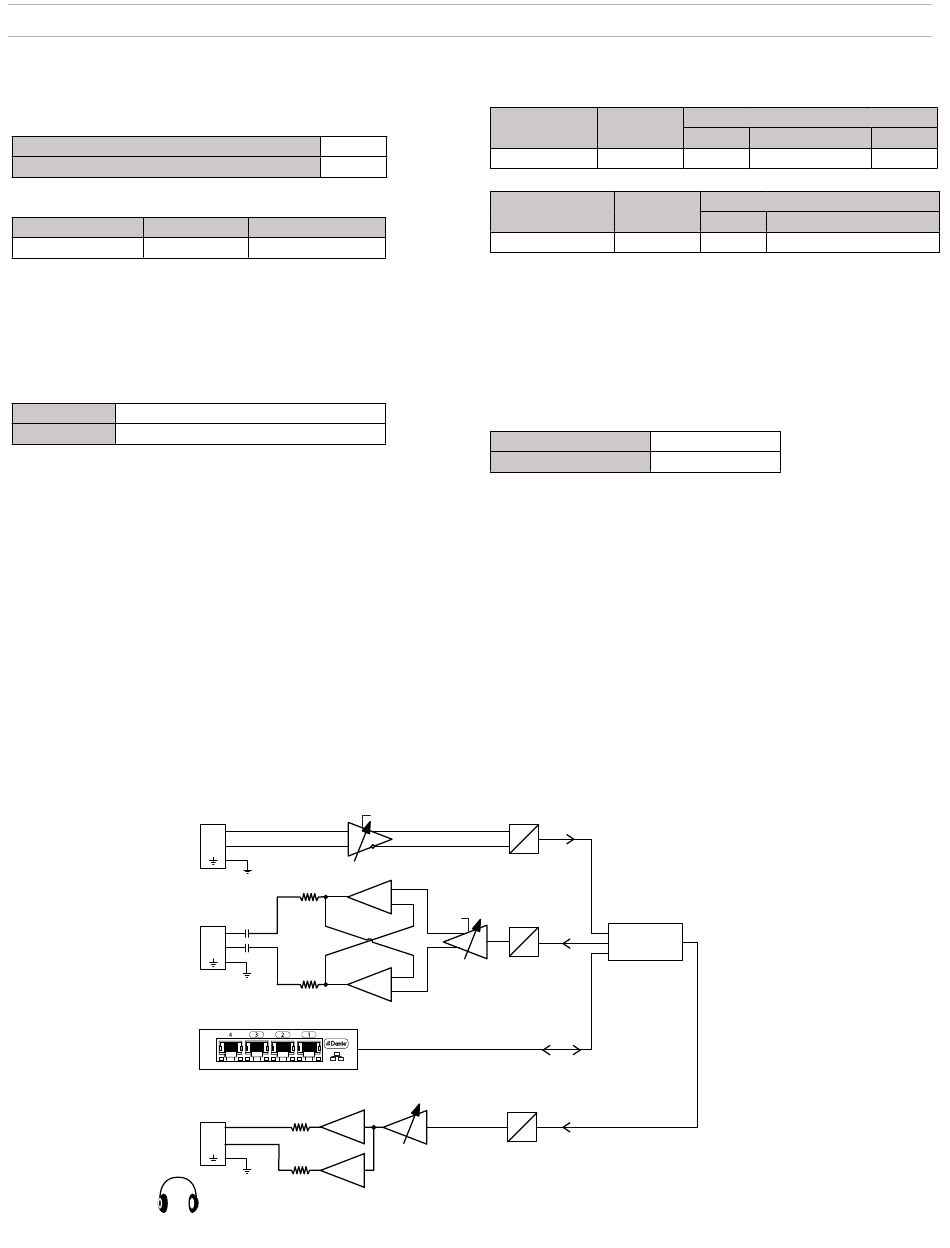

Anschlussplan
Audioeingang
Audioausgang
-18 dBFS =
Gigabit-Ethernet-
Switch mit vier
Anschlüssen
Kopfhörerausgang
Analog-zu-Dante
113 dB
Dante-zu-Analog
110 dB
Mikrofon
−106,5 dBV
+
-
+4 dBu =
-18 dBFS
+
-
+4 dBu
uplink
Class 0 PoE
+
-
Analoganschlüsse
Ausgänge
Konfiguration
Aktiv symmetrisch
Eingang/Eingänge
Konfiguration
Aktiv symmetrisch
Kopfhörerausgang
6,35 mm TRS, 100 mW, 350 Ω, Dual Mono (steuert Stereo-Kopfhörer an)
0 dBV=1 V Effektivwert
0 dBu=0,775 V Effektivwert
0 dBV=2,2 dBu
Digitalsignalverarbeitung
AD/DA-Wandler
24 Bit, 48 kHz
Latenz
Geschätzter Nennwert, ±0,1 ms
TN = Netzwerklatenz in Millisekunden, gemäß Einstellung in Dante-Steuereinheit.
Hinweis: Dante-Netzwerklatenz ist gewöhnlich mit dem Empfangsgerät verbunden.
Vernetzung
Netzwerk-Schnittstelle
Gigabit-Ethernet-Switch mit vier Anschlüssen, Dante digitales Audio
Uplink-Anschluss (Anschluss 4)
Wählbar, blockiert Multicast-Verkehr
Power over Ethernet (PoE)
Liegt an Anschluss 1 zur Speisung von MXWAPT an
Voraussetzungen für Kabel
Cat 5e oder höher, abgeschirmt, maximal 100 m zwischen Geräten im Netzwerk
Netzwerkadressierungs-Fähigkeit
DHCP, Link-Lokal, statisch
Line
Aux
A
D
Line
Aux
Mikrofon
D
A
D
A
Impedanz
Begrenzungspegel (Minimum)
Line
310 Ω
+26,2 dBV
Impedanz
Line
10,6 kΩ
+23,8 dBV
Analog-zu-Dante
0,21 ms
Dante-zu-Analog
0,24 ms + TN
Signal Select
and Control
Aux
Mikrofon
+16,2 dBV
−3,8 dBV
Begrenzungspegel (Minimum)
Aux
+10,8 dBV
9
