- Seite 1 MVX2U MVX2U Digitale Audioschnittstelle User guide for MVX2U Digital Audio Interface Version: 1.1 (2023-H)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents Erweiterte Mikrofoneinstellungen MVX2U MVX2U Digitale Audioschnittstelle Limiter Kompressor Wichtige Produktinformationen Hochpass-Filter WICHTIGE SICHERHEITSHINWEISE Equalizer ACHTUNG Informationen für den Benutzer Streaming-Tipps Steuerung der Pegel Allgemeine Beschreibung Überwachen der Klangqualität Features Montageanweisungen MVX2U Eingänge und Ausgänge LED-Status... -
Seite 3: Mvx2U Mvx2U Digitale Audioschnittstelle
Shure Incorporated MVX2U MVX2U Digitale Audioschnittstelle Wichtige Produktinformationen WICHTIGE SICHERHEITSHINWEISE Diese Hinweise LESEN. Diese Hinweise AUFBEWAHREN. Alle Warnungen BEACHTEN. Alle Anweisungen BEFOLGEN. Dieses Gerät NICHT in Wassernähe VERWENDEN. NUR mit einem sauberen Tuch REINIGEN. KEINE Lüftungsöffnungen verdecken. Hinreichende Abstände für ausreichende Belüftung vorsehen und gemäß den Anweisungen des Herstellers installieren. -
Seite 4: Achtung
Shure Incorporated Um das Risiko von Bränden oder Stromschlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit aus gesetzt werden. Nicht versuchen, dieses Produkt zu modifizieren. Ansonsten könnte es zu Verletzungen und/oder zum Produktausfall kommen. Dieses Produkt muss innerhalb des vorgeschriebenen Temperaturbereichs betrieben werden. Dieses Symbol zeigt an, dass in diesem Gerät gefährliche Spannungswerte, die ein Stromschlagrisiko darstel len, auftreten. Dieses Symbol zeigt an, dass das diesem Gerät beiliegende Handbuch wichtige Betriebs und Wartungsanwei sungen enthält. ACHTUNG DAS HÖREN BEI ÜBERMÄSSIGEN LAUTSTÄRKEN KANN DAUERHAFTE HÖRSCHÄDEN VERURSACHEN. MÖG... -
Seite 5: Kanada, Ised-Hinweis

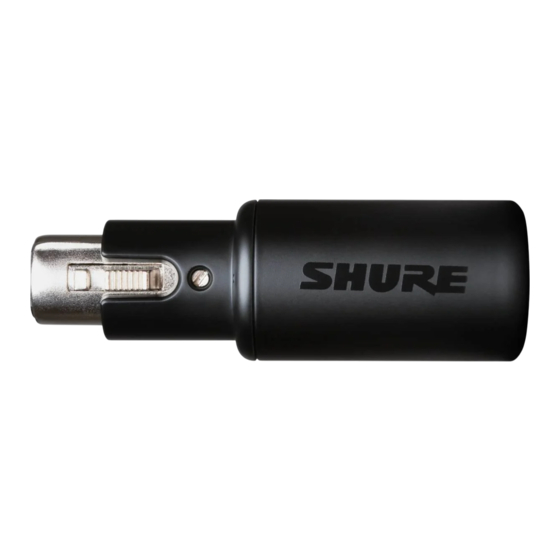

Shure Inc. genehmigt wurden, zum Erlöschen der Betriebserlaubnis für dieses Gerät führen können. Allgemeine Beschreibung Die Shure MVX2U Digitale Audioschnittstelle wurde für den einfachen mobilen Einsatz entwickelt und ermöglicht den direkten Anschluss eines XLR-Mikrofons an den Computer zum Streamen oder Senden von Audio in Profi-Qualität. In Kombination mit der MOTIV-Desktop-App stehen sämtliche Voreinstellungen, Limiter, Komprimierung und Anhebung zur Verfügung, die für eine... -
Seite 6: Mvx2U Eingänge Und Ausgänge
Mit dem Anschluss der Audiogeräte beginnen.Mikrofon direkt an den MVX2U XLR-Anschluss oder über ein XLR- Kabel anschließen. MVX2U über das USB-C-Kabel mit dem Computer verbinden. Die LED an der MVX2U leuchtet orange, wenn die Verbindung hergestellt wurde. Wenn das Mikrofon bereit zur Verwendung ist, schaltet die LED auf grün um. -
Seite 7: Auto-Pegel-Modus
Shure Incorporated Hinweis: Beim ersten Anschluss des MVX2U ist die Phantomspeisung eingeschaltet. Wenn ein Roswellite-Bändchenmikrofon verwendet wird, sicherstellen, dass die Phantomspeisung in der MOTIVDesktopApp ausgeschaltet wird. Die Phantomspei sung kann ein empfindliches Roswellite-Bändchenmikrofon beschädigen. Der Umschalter für die Phantomspeisung ist in den Einstellungen der MOTIV-Desktop-App zu finden. Auto-Pegel-Modus Die folgenden Vorschläge erleichtern den Einstieg in die Nutzung der Aufnahmefunktion. Dabei ist zu beachten, dass es viele effektive Möglichkeiten zum Aufnehmen einer Stimme gibt. -
Seite 8: Fern
Klang erzielt wird. Je nach Bedarf weitere Gain-Einstellungen vornehmen. Weitere Tipps Shure bietet informative Artikel und Schulungsmaterialien zu Aufnahmeverfahren für eine Vielzahl an Instrumenten und Anwen dungen an. Weitere Informationen dazu sind unter Shure Educational Articles (Informative Artikel von Shure) zu finden. Die Shure MOTIV-Desktop-App Mit der Shure MOTIVDesktopApp lassen sich die Mikrofoneinstellungen rasch anpassen. Das Gerät speichert die zuletzt ver wendeten Einstellungen für eine schnelle Einrichtung. 8/17... -
Seite 9: Einrichten Des Mikrofons: Auto-Pegel
⑥ Gain Den ruhigeren, normalen oder lauteren Gain-Pegel auswählen, der am besten geeignet ist. ⑦ Phantomspeisung Einschalten, um die Mikrofone, die eine Spannungsversorgung benötigen, mit 48 V Spannung zu ver sorgen. Hinweis: Beim ersten Anschluss des MVX2U ist die Phantomspeisung eingeschaltet. Wenn ein Roswellite-Bändchenmikrofon verwendet wird, sicherstellen, dass die Phantomspeisung in der MOTIVDesktopApp ausgeschaltet wird. Die Phantomspeisung kann ein empfindliches RoswelliteBändchenmikrofon be schädigen. ⑧ Mikrofon-Stummschaltung Mit dem Umschalter kann das Mikrofon stummgeschalten bzw. die Stummschaltung wieder aufgehoben werden. -
Seite 10: Einrichten Des Mikrofons: Manuell
Klangeinstellungen erreicht wurden. ③ Phantomspeisung Einschalten, um die Mikrofone, die eine Spannungsversorgung benötigen, mit 48 V Spannung zu ver sorgen. Hinweis: Beim ersten Anschluss des MVX2U ist die Phantomspeisung eingeschaltet. Wenn ein Roswellite-Bändchenmikrofon verwendet wird, sicherstellen, dass die Phantomspeisung in der MOTIVDesktopApp ausgeschaltet wird. Die Phantomspeisung kann ein empfindliches RoswelliteBändchenmikrofon be schädigen. ④ Mikrofon-Stummschaltung/Mikrofonverstärkung Mit dem Umschalter kann das Mikrofon stummgeschalten bzw. die Stummschaltung wieder aufgehoben werden. -
Seite 11: Preset-Modi
Shure Incorporated Preset-Modi Vier auswählbare Modi optimieren die Einstellungen von Gain, Entzerrung und Komprimierung. Die einzelnen Modi testen, um die besten Klangeinstellungen für den jeweiligen Raum oder die Aufnahmesituation zu finden. Die voreingestellten Modi kön nen die Stärke des Eingangssignals beeinflussen, daher bei Bedarf den Mikrofonpegel anpassen, nachdem zu einer anderen Voreinstellung gewechselt wurde. Modus Merkmale Entzerrung, die eine hohe Sprachverständlichkeit und einen vollen Klang be... -
Seite 12: Erweiterte Mikrofoneinstellungen
Shure Incorporated Mit dem Schieberegler für die Monitormischung lässt sich einstellen, wie viel von den einzelnen Schallquellen zu hören ist. Mit dem Monitoring in der Mitte beginnen und Anpassungen vornehmen, um optimale Ergebnisse zu erzielen. • Den Schieberegler in Richtung des Mikrofonsymbols (Mikrofon) bewegen, um das ins Mikrofon eingehende Audiosignal besser zu hören. -
Seite 13: Streaming-Tipps
Überwachen der Klangqualität Zum Anhören der Aufnahmen ohne Verzögerung die Kopfhörer am Kopfhörerausgang des MVX2U anschließen. Montageanweisungen Das MVX2U passt in einen Standard-A25D-Mikrofonclip. So kann es überall dort platziert werden, wo ein freistehendes oder Auftisch-Mikrofonstativ aufgestellt werden kann. Fehlerbehebung Problem Abhilfe Audioverzerrungen entstehen in der Regel durch eine Überlastung des Mikrofons, die... -
Seite 14: Firmware-Update
Um zu einem späteren Zeitpunkt auf das Firmware-Update zuzugreifen, auf die drei Punkte > Über > Auf Aktualisie rung prüfen tippen. Auf das Caret-Symbol tippen und wenn das verfügbare Firmware-Paket neuer als die aktuelle Version ist, auf An Gerät senden tippen. Mit dem Shure-Reparaturservice Kontakt aufnehmen, falls Probleme auftreten. Systemanforderungen für die MOTIV-Desktop-App Systemanforderungen und Kompatibilität: Mac... - Seite 15 Shure Incorporated Höchst-Eingangspegel 7 dBV Digitales Grundrauschen (20 Hz bis 20 kHz, A-bewertet) –105 dBFS Mindesteinstellung der Mikrofonverstärkung (MIC GAIN) 0 dB Höchsteinstellung der Mikrofonverstärkung (MIC GAIN) 60 dB Einstellbarer Verstärkungsbereich (0,5 dB/Schritt) 0 dB bis 60 dB Kopfhörerausgang 3,5 mm 20 mW bei 32 Ω Gewicht 100 g...
-
Seite 16: Zubehör
Shure Incorporated Betriebstemperaturbereich –5 bis 40 °C Lagertemperaturbereich –29 to 74 °C Gesamtabmessungen Bittiefe Abtastrate 48 kHz 48 kHz Zubehör Im Lieferumfang enthalten 1 m USB-C- zu USB-C-Kabel 95D52640 Zertifizierungen Entspricht den auf IEC 62368-1 beruhenden Anforderungen an die elektrische Sicherheit. CE-Hinweis: Shure Incorporated erklärt hiermit, dass festgestellt wurde, dass dieses Produkt mit CEKennzeichnung den Vorgaben der eu ropäischen Union entspricht. - Seite 17 Shure Incorporated UKCA-Hinweis: Shure Incorporated erklärt hiermit, dass festgestellt wurde, dass dieses Produkt mit UKCAKennzeichnung den UKCAVorga ben entspricht. Der vollständige Text der UK-Konformitätserklärung ist auf der folgenden Internetseite verfügbar: https://www.shure.com/en- GB/support/declarations-of-conformity. WEEE-Richtlinie für Elektro- und Elektronikgeräte-Abfall Diese in der EU und Großbritannien gültige Kennzeichnung gibt an, dass dieses Produkt nicht im normalen Hausmüll entsorgt werden soll.
