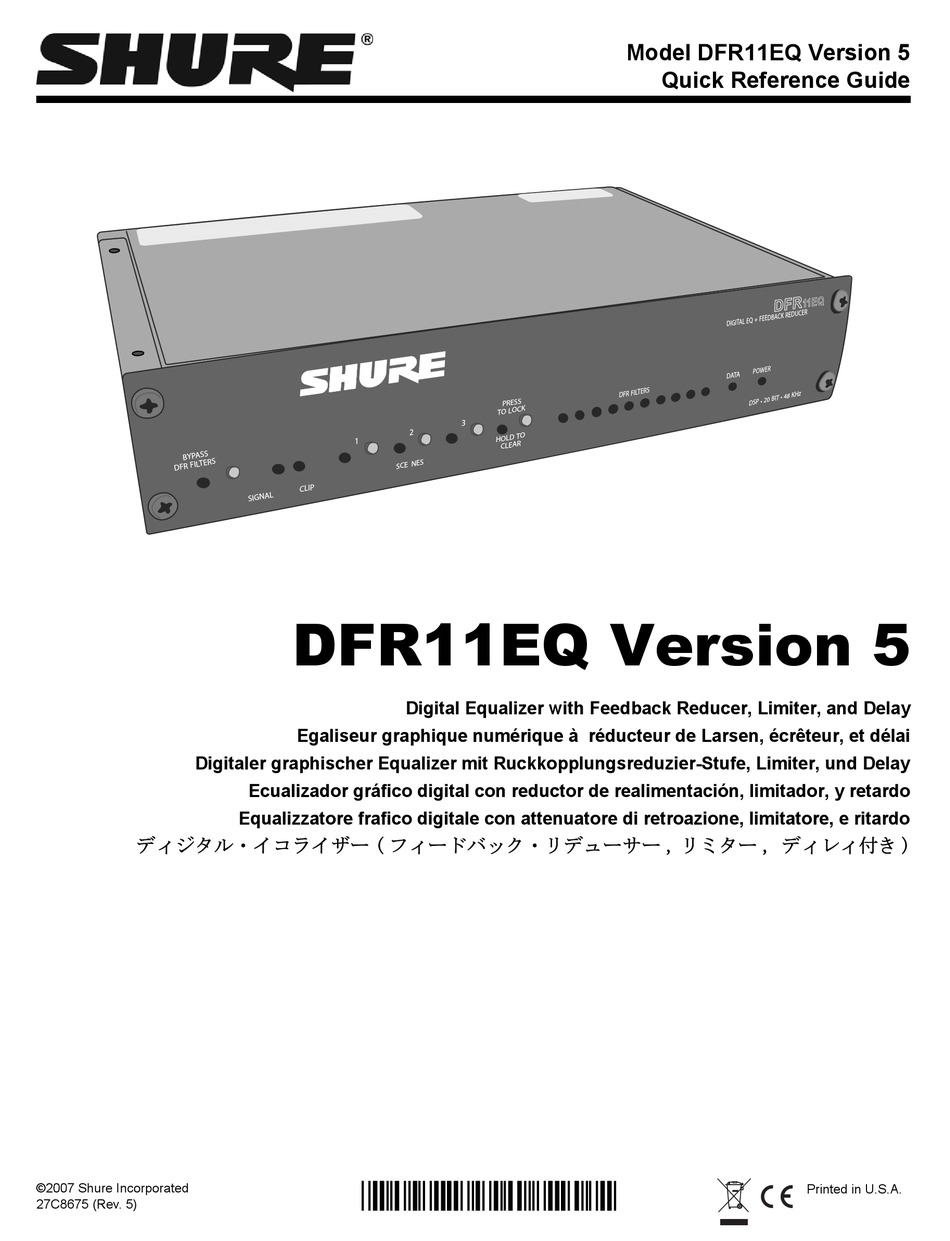

Model DFR11EQ Version 5
Quick Reference Guide
DFR11EQ Version 5
Digital Equalizer with Feedback Reducer, Limiter, and Delay
Egaliseur graphique numérique à réducteur de Larsen, écrêteur, et délai
Digitaler graphischer Equalizer mit Ruckkopplungsreduzier-Stufe, Limiter, und Delay
Ecualizador gráfico digital con reductor de realimentación, limitador, y retardo
Equalizzatore frafico digitale con attenuatore di retroazione, limitatore, e ritardo
©2007 Shure Incorporated
*27C8675*
Printed in U.S.A.
27C8675 (Rev. 5)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Shure DFR11EQ
Inhaltszusammenfassung für Shure DFR11EQ
-
Seite 1: Câbles Audio
Model DFR11EQ Version 5 Quick Reference Guide DFR11EQ Version 5 Digital Equalizer with Feedback Reducer, Limiter, and Delay Egaliseur graphique numérique à réducteur de Larsen, écrêteur, et délai Digitaler graphischer Equalizer mit Ruckkopplungsreduzier-Stufe, Limiter, und Delay Ecualizador gráfico digital con reductor de realimentación, limitador, y retardo Equalizzatore frafico digitale con attenuatore di retroazione, limitatore, e ritardo ©2007 Shure Incorporated... -
Seite 2: Inhaltsverzeichnis
Verwendung des DFR11EQ als Unabhängige Rückkopplungsreduzier-stufe ........ -
Seite 3: Deutsch
KURZANLEITUNG FÜR DEN DFR11EQ VERSION 5 Der DFR11EQ Version 5 ist für den Einsatz mit der mitgelieferten Software vorgesehen, so daß dem Benutzer ein breites Spektrum digitaler Ton- verarbeitungsoptionen zur Verfügung steht. Als unabhängiges Einzelgerät kann es allerdings auch als wirkungsvolle Rückkopplungsreduzier-Stufe verwendet werden. -
Seite 4: Dfr11Eq Hardware
Netzanschluß mit integrierter Sicherung. Anschluß für Wechselspannung. Die Sicherung befindet sich im Einschub unter dem An- schluß. 9-poliger RS-232-Anschluß. Für den Anschluß des Geräts an einen Computer. Zur Verwendung mit DFR11EQ-Software und für DSP- Firmware-Aktualisierungen. Shure Link-Schnittstelle. Ermöglicht die Zusammenschaltung von bis zu 16 DFR11EQs, auf die mit dem Computer zugegriffen werden kann. -
Seite 5: Dip-Schalter
Stellung AKTUALISIEREN (UPDATE)… Wenn sich der HOLD/UPDATE-DIP-Schalter in der (Standard-)Stellung UPDATE befindet, speichert der DFR11EQ die Rückkopplungsfilter bei jedem Abschalten des Geräts. Wenn der DFR11EQ wieder einge schaltet wird, weisen die Rückkopplungsfilter dieselben Einstellungen wie beim Abschalten des Geräts auf. -
Seite 6: Audio-Anschlüsse
Zwischen Mischpult und Monitor eingeschleift Da Monitorlautsprecher und Mikrofone normalerweise sehr nahe beieinander aufgestellt sind, kann der DFR11EQ dazu dienen, ein Monitorsystem zu stabilisieren. Einen DFR11EQ an dem Monitorausgang anschließen, der zum Monitor- lautsprecher führt. Bei Systemen mit mehreren Monitorkanälen sollte ein DFR11EQ am Ausgang jedes Monitor-Send-Punktes plaziert werden. -
Seite 7: Verwendung Des Dfr11Eq Als Unabhängige Rückkopplungsreduzier-Stufe
Die Methode Erregen von Rückkopplungen" ist ein vorbeugendes Verfahren, bei dem die Systemverstärkung über die normale Einstellung hinaus angehoben wird, um das System absichtlich zum Rückkoppeln zu veranlassen. Der DFR11EQ stellt dann seine Filter ein, und die Systemver- stärkung wird etwas verringert; das System ist nun stabil und einsatzbereit. Dieses Einrichtungsverfahren wird in erster Linie für Systeme verwendet, die in der Nähe des Rückkopplungspegels betrieben werden und einen zusätzlichen Stabilitätsbereich benötigen. -
Seite 8: Technische Daten
TECHNISCHE DATEN Frequenzgang Sicherung 20 bis 20 kHz ± 1,0 dB bezogen auf 1 kHz DFR11EQ:120 V~ Sicherung: 100 mA, 250 V, Feinsicherung mit Zeitverzögerung. Dynamikbereich DFR11EQJ: 100 V~ Sicherung: 100 mA, 250 V, Feinsicherung mindestens 104 dB, Bewertungskurve A, 20 Hz bis 20 kHz mit Zeitverzögerung. -
Seite 9: Audio-Steckverbindungen
Netzkabel (DFR11EQ/DFR11EQJ)....95A8389 Netzkabel (DFR11EQE) ........95A8247 Netzkabelklemme ..........95A8712 5-adriges DIN Shure Link-Kabel....... 95A8676 Rack-Halterung für Einbau eines Geräts..53A8484 Rack-Halterung für Einbau zweier Geräte..53B8484 Spreizschienen ..........53A8443 CD-ROM mit DFR11EQ Version 5 Software/Bedienungsanleitung....... 95A8830A RACK-MONTAGE EINZELGERÄT Ñ ÑÑ ÑÑÑÑÑ... -
Seite 10: Zertifizierungen
*Unter äußerst abnormalen Bedingungen schneller elektrischer Spannungsspitzen im Stromnetz kann die Datenübertragung zwischen dem DFR11EQ und dem steuernden PC unterbrochen werden. Das Gerät wird dadurch nicht beschädigt, und der normale Betrieb wird wieder aufgenommen, nachdem der Knopf oder der Befehl CONNECT (VERBINDEN) zur Wiederherstellung der Verbindung gedrückt wird. -
Seite 11: Audio-Kabel
Beispiele einiger häufig verwendeter Kabel und Verwendungszwecke dar. Manche Geräte bestimmter Beschallungsanlagen weisen möglicherweise andere Pinbelegungen als die dargestellten Beispiele auf. Die Dokumentation für diese Geräte ist zu Rate zu ziehen. HINWEIS: Alle Audio-Kabel müssen abgeschirmt sein. Außer dem Shure Link-Kabel ist keines der abgebildeten Kabel im Lieferumfang des DFR11EQ Version 5 enthalten. -
Seite 12: Digitale Steckverbinder Und Kabel
HINWEIS: Alle digitalen Steckverbinder und Kabel müssen abgeschirmt sein. COMPUTERSCHNITTSTELLE: 9-STIFT-ZU-9-STIFT-RS-232-KABEL 9-STIFT (WEIBLICH) FUNKTION STIFT–NR. ZUM COMPUTER 9-POLIGER RS-232-STECKER (MÄNNLICH) AM COMPUTER 9-STIFT (MÄNNLICH) ZUM DFR11EQ RS-232-BUCHSE AM DFR11EQ SHURE LINK-KABEL: 5-POLIGES DIN-KABEL (MIDI-KOMPATIBLES KABEL) FUNKTION STIFT–NR. SHURE LINK–EINGANG DATEN ABSCHIRMUNG DATEN SHURE LINK–AUSGANG... -
Seite 13: Español
United States: Europe, Middle East, Africa: Asia, Pacific: Canada, Latin America, Shure Incorporated Shure Europe GmbH Shure Asia Limited Caribbean: 5800 West Touhy Avenue Wannenäckestr. 28, Unit 301, 3rd Floor Shure Incorporated Niles, IL 60714-4608 USA 74078 Heilbronn, Germany Citicorp Centre...
