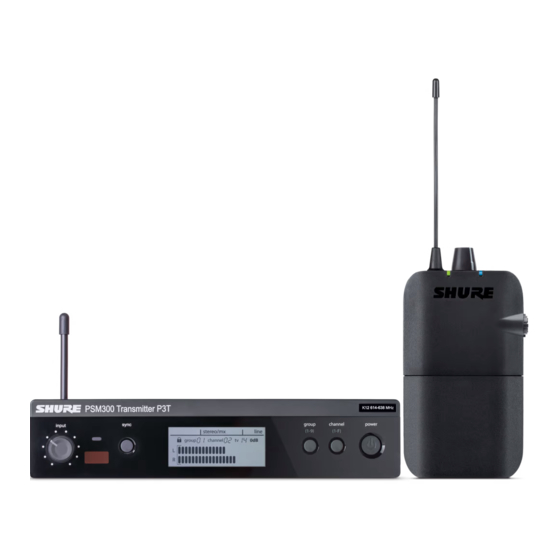

Shure PSM 300 Benutzerhandbuch

Stereo wireless personal monitoring system
Vorschau ausblenden Andere Handbücher für PSM 300:
Diese Anleitung herunterladen
Inhaltsverzeichnis
STEREO WIRELESS
PERSONAL MONITORING SYSTEM
PSM 300
®
USER GUIDE
Le Guide de l'Utilisateur
Manuale d'uso
Guia del Usuario
Bedienungsanleitung
Guida dell'Utente
Gebruikershandleiding
Manual do Usuário
Руководство пользователя
© 2015 Shure Incorporated
27A23049 (rev. 3)
Printed in China
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shure PSM 300

Inhaltszusammenfassung für Shure PSM 300

  • Seite 1 STEREO WIRELESS PERSONAL MONITORING SYSTEM PSM 300 ® USER GUIDE Le Guide de l’Utilisateur Manuale d’uso Guia del Usuario Bedienungsanleitung Guida dell’Utente Gebruikershandleiding Manual do Usuário Руководство пользователя © 2015 Shure Incorporated 27A23049 (rev. 3) Printed in China...

  • Seite 3: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE 1. Diese Hinweise LESEN. 低功率電波輻射性電機管理辦法 2. Diese Hinweise AUFBEWAHREN. 第十二條 3. Alle Warnungen BEACHTEN. 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得 擅自變更頻率、加大功率或變更原設計之特性及功能。 第十四條 4. Alle Hinweise BEFOLGEN. 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現 5. Dieses Gerät NICHT in Wassernähe VERWENDEN. 象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依 電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科 6. NUR mit einem sauberen Tuch REINIGEN. 學及醫療用電波輻射性電機設備之干擾。...

  • Seite 4: Technische Eigenschaften

    • Bis zu 90 dB Signalrauschabstand sorgt für reine und detailreiche ① Klangwiedergabe bei jeder Lautstärke • Systeme mit Sound Isolating Isolating™-Ohrhörern von Shure verfügbar • Auf Knopfdruck ausführbare Scan und IR-Synchronisation gewährleistet schnelle und leichte Zuweisung eines reinen, drahtlosen Kanals •...

  • Seite 5: Vorder- Und Rückseite Des P3T Senders

    ⑧ Netzanschluss Die mitgelieferte flexible Peitschenantenne (1/4 Wellenlänge), eine Richtantenne oder einen P3AC Antennencombiner von Shure Zum Anschließen des mitgelieferten externen Netzteils Shure PS23. anschließen. Hinweis: Bei JB-Bandmodellen ist die Antenne dauerhaft am Sender fixiert. In Japan ist das Entfernen der Antenne von den JB-Bandmodellen gesetzlich verboten.

  • Seite 6: Batterielebensdauer

    Die Batterielaufzeit wurde bei Verwendung von Alkalibatterien der Marke Energizer™ und unter folgenden Bedingungen gemessen: • Senderempfindlichkeit: Line (+4dBu) • Audioausgang vom Empfänger: 100 dB durch Shure SE112 Ohrhörer Stromsparmodus: Wenn keine Ohrhörer eingesteckt sind, geht der Empfänger in den Stromsparmodus über, um die Batterielaufzeit zu verlän- gern.

  • Seite 7: Systemanwendungen

    (1-9) (1-F) für jeden Sender. Tipp: Zur einfacheren Einrichtung bei Anwendungen mit mehreren Sendern bietet Shure das Antennensplitter- und Stromverteilersystem P3AC an, welches bis zu vier PSM Sender mit Strom und HF von einer einzigen Quelle versorgt. Mischpultausgänge (Aux/Monitor) Einzelner Sender mit mehreren Empfängern Mehrere Ausführende können das Audiosignal vom selben Sender...
  • Seite 8 Der P3T Sender kann in einem 19-Zoll-Standardrack montiert werden. Bis zu zwei Einheiten können in einer einzigen Rack-Höheneinheit mon- tiert werden. Bei Verwendung mehrerer P3T Sender kann das PA411 Antennencombiner-System von Shure zum Konsolidieren und Verteilen der gesamten HF-Leistung und Stromversorgung für bis zu vier Sender eingesetzt werden.

  • Seite 9: Stromversorgungs-, Audio- Und Hf- Anschlüsse

    Stromversorgungs-, Audio- und HF- Erstellen einer Funkverbindung zwischen Anschlüsse Empfängern und Sendern (Synchronisation) 1. Den P3T mittels des mitgelieferten Netzteiladapters Zum Weiterleiten von Audiosignalen vom Sender zum Empfänger müssen an eine Netzsteckdose anschließen. beide auf dieselbe Frequenz abgestimmt sein. Die einfachste Weise zum Konfigurieren des Systems ist die automatische Synchronisationsfunktion.

  • Seite 10: Einstellung Der Eingangsverstärkung (Gain) Und Hörlautstärke

    Einzelner Sender und mehrere Empfänger ① Senderpegel anpassen: Das folgende Synchronisationsverfahren sollte bei einer Einrichtung Eingangsempfindlichkeit verwendet werden, die aus einem einzelnen Sender mit mehreren Die Einstellung auswählen, die der Eingabequelle entspricht: Empfängern besteht, oder wenn dem Sender vor einer Veranstaltung be- reits eine bestimmte Gruppen-/Kanaleinstellung zugewiesen wurde.

  • Seite 11: Betrieb

    Betrieb Erstellen von Monitormixen Der Mix, den Ausführende auf der Bühne hören, unterscheidet sich üblicherweise von dem Mix, den das Publikum hört. Bei Live- Beschallungsanwendungen erstellt der Toningenieur einen separaten Mix, der an den Ausführenden gesendet wird, indem die Eingangssignale zu bestimmten Mischpultausgängen geführt werden, die üblicherweise Monitor- oder Aux-Ausgänge genannt werden.

  • Seite 12: Störungssuche

    MixMode Wann sollte die Mono-Einstellung verwendet werden? MixMode ermöglicht den Ausführenden, die Mischung zwischen zwei In manchen Fällen wird nur ein einziger Eingang am Sender verwendet Monitoringmixen (beispielsweise einem Instrumentalmix und einem (beispielsweise wenn das Mischpult nur einen einzigen Monitor/Aux- Gesangsmix) anzupassen.

  • Seite 13: Technische Daten

    742–766 bezogen auf ± 34 kHz Hub bei 1 kHz Impedanz Direkt an Eingänge angeschlossen 794–806 <0.5% (typisch) Kompandierung 823–832 Patentiertes Shure Audio Reference 863–865 Companding Aktive HF-Empfindlichkeit 925–937,5 Nachbarkanalunterdrückung bei 20 dB SINAD bezogen auf 12 dB SINAD 2,2 µV >80 dB (typisch)

  • Seite 14: Wichtige Produktinformationen

    Nicht ausdrücklich von Shure Incorporated genehmigte Änderungen oder Europäischen Union: Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. Das Erlangen einer Lizenz für drahtlose Shure- • Niederspannungsrichtlinie 2006/95/EG Mikrofonsysteme obliegt dem Benutzer. Die Erteilung einer Lizenz hängt von der Klassifizierung und Anwendung durch den Benutzer sowie von •...
