Allgemeine Beschreibung
Die MXW Audio-Netzwerk-Schnittstelle (ANI) ist eine Digital-zu-Analog-Breakout-Box
mit einem eingebauten Gigabit-Netzwerk-Switch. Sie verwandelt digitales Audio aus
einem Netzwerk in analoge Signale für die Signalverarbeitung oder Verstärkung.
Eingangskanäle fügen Analog-Audio zum Netzwerk hinzu und können zu MXW-
Mikrofonen als ein Umsetzungskanal oder für In-Ear-Monitoring geleitet werden.
Die Vorderseite verfügt über Kanalstatus-Anzeigen und Regler für Verstärkungs
(Gain)- und Stummschaltungseinstellungen. Monitoringfunktionen umfassen eine
Kopfhörerbuchse und eine dBFS-Ausgangspegelanzeige. Ein Computer kann
ein vernetztes Gerät über eine eingebaute Webserver-Schnittstelle (GUI) aus der
Entfernung überwachen und steuern.
Technische Eigenschaften
• Wandelt Digital-Audio aus dem Dante-Netzwerk in analoge Ausgangssignale um
• Eingebauter Gigabit-Netzwerk-Switch mit vier Anschlüssen
• Eingangskanäle fügen Analog-Audio zum Digital-Audio-Netzwerk hinzu
• Verstärkungs (Gain)- und Stummschaltungs-Regler an der Vorderseite
• Kopfhörerbuchse für Monitoring und Störungssuche
• Monitoring-LEDs zeigen Kanalstatus und Ausgangspegel an

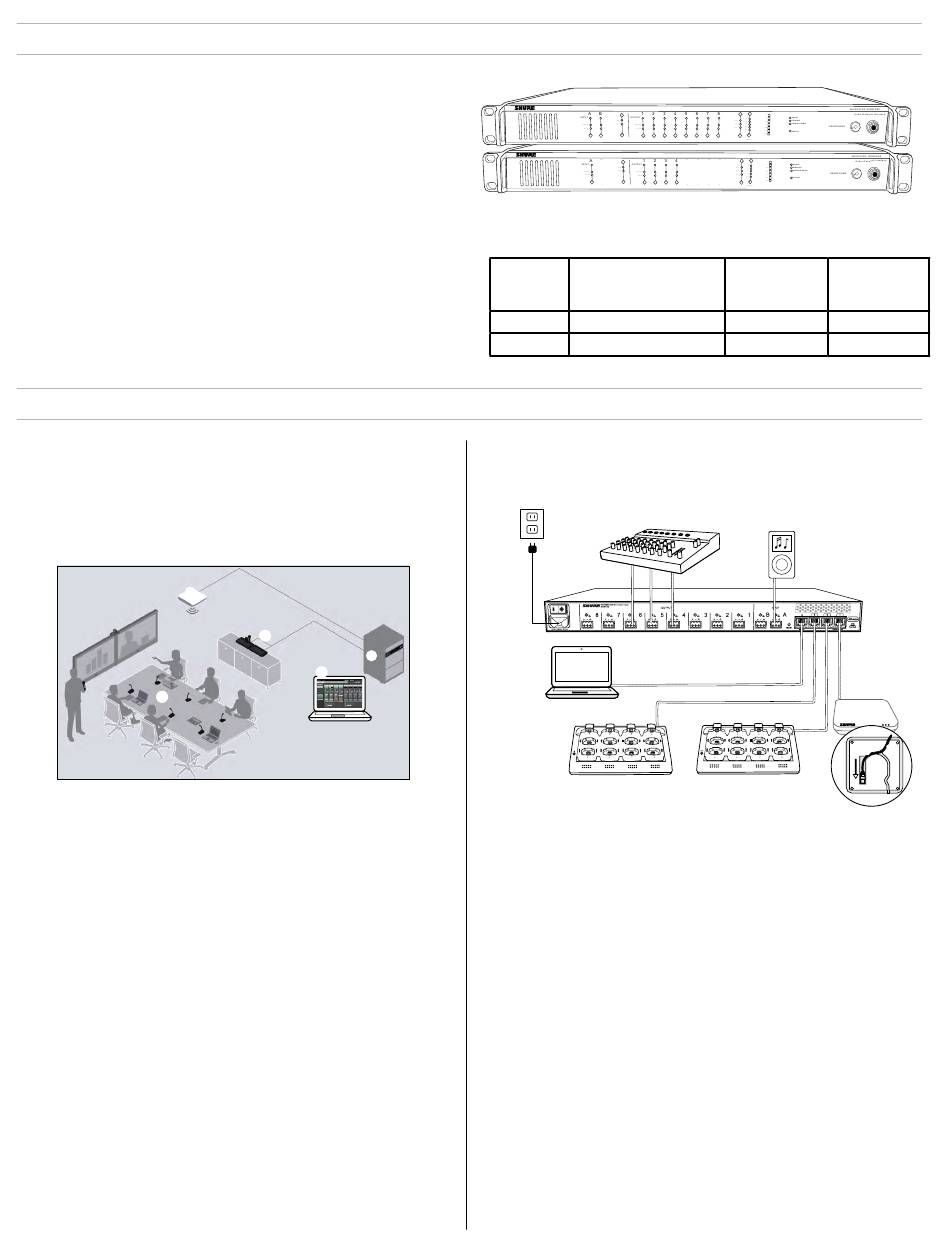

Microflex Wireless-Serie
Die ANI ist ein Bestandteil der Serie Microflex Wireless (MXW), eine umfassende
Lösung für Konferenzraum- und Präsentationsanwendungen. Dank der Entwicklung
mit Dante
-Technologie von Audinate wird das Digital-Audio über standardmäßige
tm
IP-Ausrüstung durch ein Netzwerk von Access Points, Digital-zu-Analog-Wandlern und
Computern geleitet. Die Access Points werden an der Decke oder Wand angebracht
und ermöglichen drahtlose Kommunikation mit Mikrofonen, um Audio in das Netzwerk
zu leiten. Die HF-Koordination erfolgt automatisch und kontinuierlich und gestattet
problemfreie drahtlose Audioübertragung für jede Veranstaltung.
②
①
MXW-Komponenten
① Microflex-Mikrofone
Die MXW-Mikrofone sind in Schwanenhals-, Grenzflächen-, Handsender-
und Taschensender-Ausführung verfügbar.
② Access Point Transceiver (APT)
Der flache und unauffällige APT wird an eine Wand oder Decke
angebracht und bietet direkte drahtlose Richtfunkverbindung mit den
Mikrofonen. Der APT verwaltet automatisch das HF-Spektrum und
gewährleistet gleichförmige, stabile Audioübertragung von den Mikrofonen
zum Digital-Netzwerk.
③ Vernetzte Ladestation (NCS)
Das Ladegerät lädt Mikrofone auf, ohne dass die Akkus entnommen
werden müssen, und speist den Akkustatus für Fernmonitoring ins
Netzwerk ein. Das Ladegerät bewirkt außerdem die Verbindung
von Mikrofonen mit einem APT, um drahtlose Audioübertragung zu
ermöglichen.
④ Audio-Netzwerk-Schnittstelle (ANI)
Die ANI wandelt Digital-Audio aus dem Netzwerk in Analog-Audio zur
Weiterleitung an einen Signalprozessor oder Verstärker um.
⑤ Steuersoftware
Die Steuersoftware ermöglicht umfassende fernbediente Verwaltung des
MXW-Systems. Sie wird in einem Webbrowser ausgeführt, wenn eine
Netzwerkverbindung zu einem Computer besteht.
③
④
⑤
push to solo | hold to mute
push to solo | hold to mute
Modellvarianten
Modell
Analog-Ausgänge
(mic/line/aux)
MXWANI8
8
MXWANI4
4
MXW-Anschlüsse
Anforderungen: Abgeschirmtes Cat5e-Netzwerkkabel (oder höher).
①
②
⑦
① Spannungsversorgung
Das Netzkabel der ANI an eine
Netzsteckdose anschließen.
Den AN/AUS-Schalter (Power)
anschalten.
② Audioausgänge
An einen Signalprozessor,
einen Verstärker oder ein
Aufnahmesystem anschließen.
③ Audioeingänge
An eine Line- oder Aux-
Pegel-Analogaudioquelle zur
Einspeisung in das digitale
Netzwerk anschließen.
④ Netzwerk-Anschluss 1 (PoE)
An den MXWAPT Access
Point anschließen, um Power
over Ethernet (PoE) und
vernetztes Audio und Steuerung
bereitzustellen.
Analog-
Gigabit-
Eingänge
Anschlüsse
(line/aux)
2
4
1
4
③
④
⑥
⑤
⑤ Netzwerk-Anschluss 2
An ein zusätzliches Ladegerät,
eine ANI oder einen Computer
anschließen, um vernetztes
Audio und/oder vernetzte
Steuerung bereitzustellen.
⑥ Netzwerk-Anschluss 3
An ein zusätzliches Ladegerät,
eine ANI oder einen Computer
anschließen, um vernetztes
Audio und/oder vernetzte
Steuerung bereitzustellen.
⑦ Netzwerk-Anschluss 4 (Uplink)
An ein Firmennetzwerk
anschließen, um Zugriff auf die
Steuersoftware zu erhalten.
(Wenn der Uplink-Modus von
Anschluss 4 aktiviert ist, werden
die Dante-Audio- und Controller-
Daten von diesem Anschluss
ausgeschlossen.)
3
