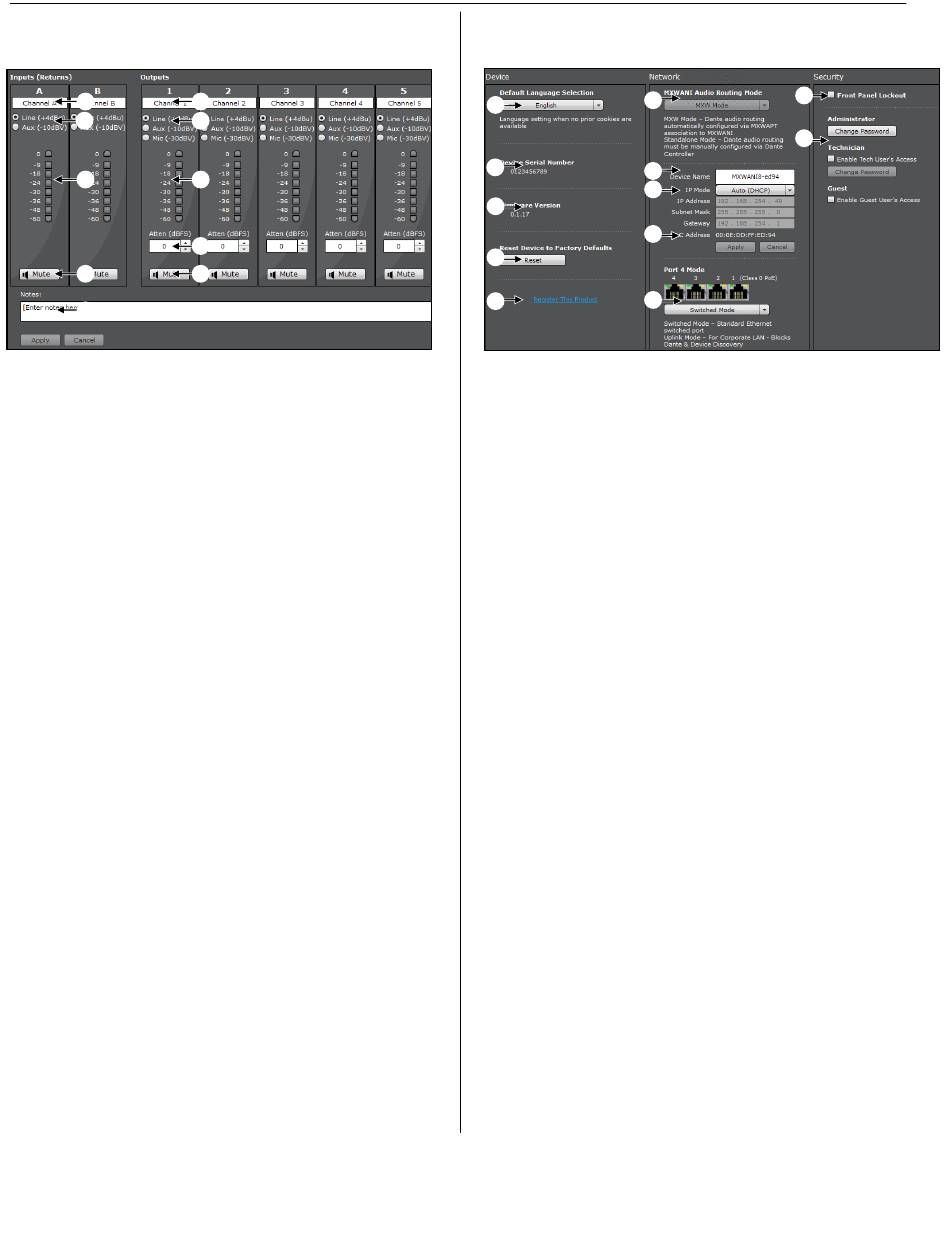

Registerkarte Ein-/Ausgänge
①
①
②
⑤
③
⑥
⑦
④
④
⑧
① Kanalname
Der Kanalname ist durch Klicken in das Textfeld veränderbar. Die
Namen können bis zu 12 Zeichen aufweisen.
② Einstellung für Eingangsverstärkung (Gain) (A, B)
Dient zur Einstellung des Verstärkungspegels (Gain) des
Analogeingangs: Line (Standard) oder Aux.
③ Audioeingangspegelanzeige
Zeigt die Audio-Eingangspegel vor dem Analog-Digital-Wandler an.
④ Stummschalten-Schaltfläche
Schaltet den Kanal stumm bzw. hebt die Stummschaltung auf. Die
Schaltfläche leuchtet rot, wenn ein Kanal stummgeschaltet ist.
⑤ Ausgangsverstärkung (Gain)
Stellt den Ausgangsverstärkungspegel (Gain) ein.
⑥ Audioausgangspegelanzeige
Zeigt die Audio-Ausgangspegel vor dem Digital-Analog-Wandler an.
⑦ Bedämpfung
Die Ausgangsbedämpfung kann in Schritten von 1 dB eingestellt
werden.
⑧ Notizen
Zum Speichern von Projekt-Notizen wie Installationsdatum oder
IP-Informationen.
Registerkarte „Voreinstellungen"
⑥
①
②
⑦
⑧
③
⑨
④
⑩
⑤
① Sprache
Dient zur Auswahl der Sprache für
die Steuersoftware, wenn die ANI
im Modus Standalone ist. Dies
wird in der Steuersoftware des
MXW-Systems definiert.
② Seriennummer des Geräts
Zeigt die Seriennummer der
Geräte an.
③ Firmware-Version
Zeigt die aktuelle Firmware-
Version des Geräts an.
④ Schaltfläche „Rücksetzen"
Dient zum Neustart des Geräts
mit den Werkseinstellungen.
⑤ Verknüpfung für
Produktregistrierung
Klicken, um das Gerät
unter www.shure.com zu
registrieren, um Produkt- und
Softwareaktualisierungen zu
erhalten.
⑥ Audioführungsmodus
- MXW-Modus: Aktiviert automatische
Kanalführung, wenn das Gerät Teil
einer MXW-Gruppe ist (von der
Steuersoftware des MXW-System
zugeordnet wurde).
- Standalone-Modus: Die Kanäle
müssen manuell mithilfe der Software
Dante Controller geführt werden.
⑦ Gerätename
Gerätenamen können mit bis zu
31 Zeichen außer „=", „." oder „@"
benutzerspezifisch angepasst
werden.
⑪
⑫
⑧ Adressierungsmodus
Auto: IP-Einstellungen sind link-
lokal oder werden automatisch
von einem DHCP-Server
angenommen.
Manuell: IP-Einstellungen (IP-
Adresse, Subnetzmaske und
Gateway) sind statisch und
werden manuell eingegeben.
⑨ MAC-Adresse
Jeder Netzwerk-Schnittstelle
zugewiesene eindeutige Kennung.
⑩ Modus von Anschluss 4
Konfiguriert Anschluss 4 der
Netzwerk-Schnittstelle:
- Geschalteter Modus (Standard):
komplette Ethernet-Unterstützung an
Anschluss 4.
- Uplink-Modus: Es werden nur
Steuerdaten übertragen. Multicast-
Verkehr für Dante digitales Audio und
die Anwendung Shure Web Device
Discovery ist eingeschränkt.
⑪ Sperrung der Bedienelemente
an der Vorderseite
Deaktiviert die Bedienelemente
auf der Vorderseite der
Hardware. Kanäle können
weiterhin für Monitoring an der
Kopfhörerbuchse gewählt werden.
⑫ Kennwort
Das Standard-Kennwort für das
Gerät ist „admin".
- Admin (Standard): Umfassende
Bearbeitungsrechte. Der
Administrator kann eine Anmeldung
auf der Sicherheitsstufe für Techniker
aktivieren und deaktivieren.
- Tech: Rechte sind auf die Seite
„Eingänge/Ausgänge" beschränkt
(nur Hardwarefunktionen).
- Gast: Nur Monitoring.
