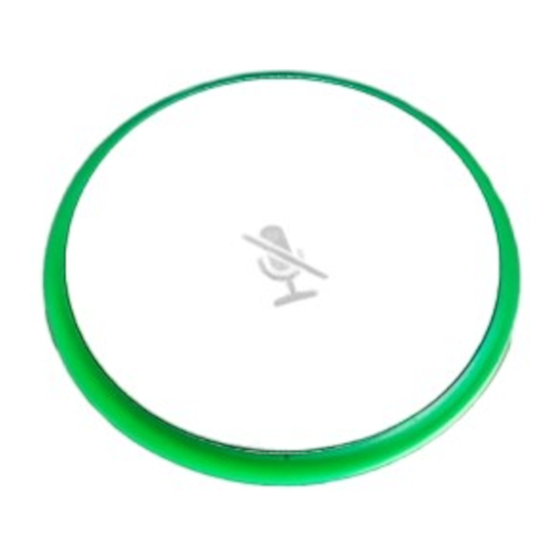

Shure MXA-MUTE Handbuch
Netzwerkfähige stummschalttaste
Vorschau ausblenden
Andere Handbücher für MXA-MUTE:
- Bedienungsanleitung (19 Seiten) ,
- Bedienungsanleitung (21 Seiten)
Verwandte Anleitungen für Shure MXA-MUTE
Inhaltszusammenfassung für Shure MXA-MUTE
- Seite 1 MXA-MUTE Netzwerk-Stummschaltungstaste Shure MXA Network Mute Button user guide. Learn how to connect 1 or many PoE-powered mute buttons to Shure mics and processors to control muting and unmuting. Version: 1 (2020-F)
-
Seite 2: Inhaltsverzeichnis
Bestandteile der MXA-Netzwerk-Stummschaltungstaste 5 Kompatible Geräte Lieferumfang Verwenden eines Steuerungssystems von Drittanbietern 1 Wie die Netzwerk-Stummschaltungstaste funktioniert 6 Technische Daten Die Stummschaltungstaste installieren Wichtige Produktinformationen Power Over Ethernet (PoE) Information to the user Steuern von Geräten mit der Shure Designer-Software 1 2/18... -
Seite 3: Mxa-Mutenetzwerk-Stummschaltungstaste
Shure Incorporated MXA-MUTE Netzwerk-Stummschaltungstaste WICHTIGE SICHERHEITSHINWEISE Diese Hinweise LESEN. Diese Hinweise AUFBEWAHREN. Alle Warnungen BEACHTEN. Alle Anweisungen BEFOLGEN. Dieses Gerät NICHT in Wassernähe VERWENDEN. NUR mit einem sauberen Tuch REINIGEN. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des Herstellers Folge leisten. -
Seite 4: Übersicht Über Die Mxa-Netzwerk-Stummschaltungstaste
Übersicht über die MXA-Netzwerk-Stummschaltungstaste Die MXA-Netzwerk-Stummschaltungstaste ist ein konfigurierbares PoE-gesteuertes Zubehör für die Stummschaltungstaste, ® das für das Stummschalten und Aktivieren von Shure-Netzwerkprodukten entwickelt wurde, einschließlich Microflex ® ™ Advance -Mikrofonarray, IntelliMix P300, IntelliMixSaal und ANIUSBMATRIX. Es können eine oder mehrere der flachen, be... -
Seite 5: Bestandteile Der Mxa-Netzwerk-Stummschaltungstaste
Ein Cat5e-Kabel (oder besser) hier anschließen, das Power over Ethernet (PoE) bereitstellt. Rücksetztaste ◦ Zurücksetzen des Netzwerks (4–8 Sekunden lang drücken): Setzt alle IPEinstellungen der ShureSteuerung auf die Werkseinstellungen zurück. ◦ Vollständiges Zurücksetzen auf die Werkseinstellungen (länger als 8 Sekunden drücken): Setzt alle Netzwerk- und Konfigurationseinstellungen auf die Werkseinstellungen zurück. -
Seite 6: Lieferumfang
Mikrofon selbst über keine Stummschaltungstaste verfügt oder wenn eine andere Art der Stummschaltung benötigt wird. Die Shure Designer Software wird zur Verbindung der Stummschaltungstasten zu einem kompatiblen Gerät eingesetzt. Sie können Stummschaltungstasten mit Shure Mikrofonen, DSPs oder Audionetzwerkschnittstellen verbinden. Wenn Sie Stummschaltungstasten mit einer DSP- oder Audionetzwerkschnittstelle verbinden, stimmen alle unterstützten Geräte, die mit... -
Seite 7: Die Stummschaltungstaste Installieren
Shure Incorporated Die Stummschaltungstaste installieren Die Stummschaltungstaste eignet sich für Tische mit einer Dicke von 8 bis 52 mm (0,31 bis 2,05 Zoll). Um beginnen zu können, wird Folgendes benötigt: • Bohrmaschine mit 22 oder 25 mm -Bohrer Ein Loch in den Tisch bohren. Es kann ein 22 oder 25 mm -Bohrer verwendet werden, da die Kabeldurchführung beide Größen aufnehmen kann. - Seite 8 Shure Incorporated 2. Den Schlauch der Stummschaltungstaste in das Loch einführen. 8/18...
- Seite 9 Shure Incorporated 9/18...
- Seite 10 Shure Incorporated Die Kabeldurchführung so auf den Schlauch schieben, dass sie bündig mit der Unterseite des Tischs abschließt. ◦ 22 mm -Loch: Kabeldurchführung zeigt nach unten ◦ 25 mm -Loch: Kabeldurchführung zeigt nach oben Optional: Einen oder mehrere der mitgelieferten Abstände zwischen der Kabeldurchführung und der Basiseinheit zur Positionierung des Netzwerkanschlusses unter dem Tisch anbringen.
- Seite 11 Shure Incorporated 5. Das 8-polige Netzkabel an den Stromanschluss der Basiseinheit anschließen. 11/18...
-
Seite 12: Power Over Ethernet (Poe)
Ethernet von einem Netzwerk-Switch oder PoE-Injektor bereitstellt. Überprüfen, dass sich der Leuchtring der Stummschaltungstaste einschaltet, nachdem das EthernetKabel angeschlos sen wurde. Zur Verbindung der Stummschaltungstaste mit anderen Geräten und zur Steuerung anderer Einstellungen, die Shure Designer Software öffnen. Power Over Ethernet (PoE) Dieses Gerät benötigt zum Betrieb PoE. -
Seite 13: Steuern Von Geräten Mit Der Shure Designer-Software
Steuern von Geräten mit der Shure Designer-Software Zur Steuerung der Geräteeinstellungen die Shure Designer Software verwenden. Designer ermöglicht es Integratoren und Systemplanern, die Audioerfassung für Installationen mit MXAMikrofonen und anderen vernetzten Geräten von Shure zu ent werfen. Zugreifen auf Ihr Gerät in Designer: Designer herunterladen und auf einem Computer installieren, der an dasselbe Netzwerk wie Ihr Gerät angeschlossen... -
Seite 14: Leuchtring
Stummschaltungstasten mit einem Gerät verbinden Eine oder mehrere Stummschaltungstasten können über Designer mit einem Gerät verbunden werden. Bei der Verbindung der Stummschaltungstaste mit ShureGeräten mit IntelliMix DSP, bleibt das AEC konvergent, um die bestmögliche Leistung zu er zielen. In den meisten Räumen steuern alle Stummschaltungstasten die Stummschaltung für das gleiche Gerät. Hierfür: Einen Standort in Designer erstellen. -
Seite 15: Kompatible Geräte
Shure Incorporated Ein oder mehrere Mikrofone, die an eine separate DSP angeschlossen sind (P300, IntelliMix Saal oder ANIUSB- MATRIX): Die Stummschaltungstaste mit DSP verbinden. Mikrofon, das an eine DSP eines Drittanbieters angeschlossen ist: Wenn der IntelliMix-Ausgang des Mikrofons verwendet wird, die Stummschaltungstaste mit dem Mikrofon verbinden. Wenn die Direktausgänge des Mikrofons ver... -
Seite 16: Technische Daten
Shure Incorporated Technische Daten Steckertyp RJ45 , 8-poliges Netzkabel Voraussetzungen für Kabel Cat 5e oder höher (Abgeschirmtes Kabel empfohlen) Versorgungsspannungen Power over Ethernet (PoE), Klasse 1 Stromverbrauch 2 W, Maximum Gewicht 0.43 kg (0.95 lbs) Steuersoftware Shure Designer Schutzart IEC 60529 IPX1 Betriebstemperaturbereich −6,7°C (20°F) bis 40°C (104°F) -
Seite 17: Wichtige Produktinformationen
Hinweis: Dieses Gerät darf nicht direkt an ein öffentliches Internet-Netzwerk angeschlossen werden. Nicht ausdrücklich von Shure genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. Hinweis: Die Prüfung beruht auf der Verwendung der mitgelieferten und empfohlenen Kabeltypen. Bei Verwendung von nicht abgeschirmten Kabeltypen kann die elektromagnetische Verträglichkeit beeinträchtigt werden. - Seite 18 Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CEKenn zeichnung berechtigt. Die CEKonformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontakt informationen sind im Internet unter www.shure.com zu finden. 18/18...
