Audio-Netzwerk-Schnittstelle (ANI)

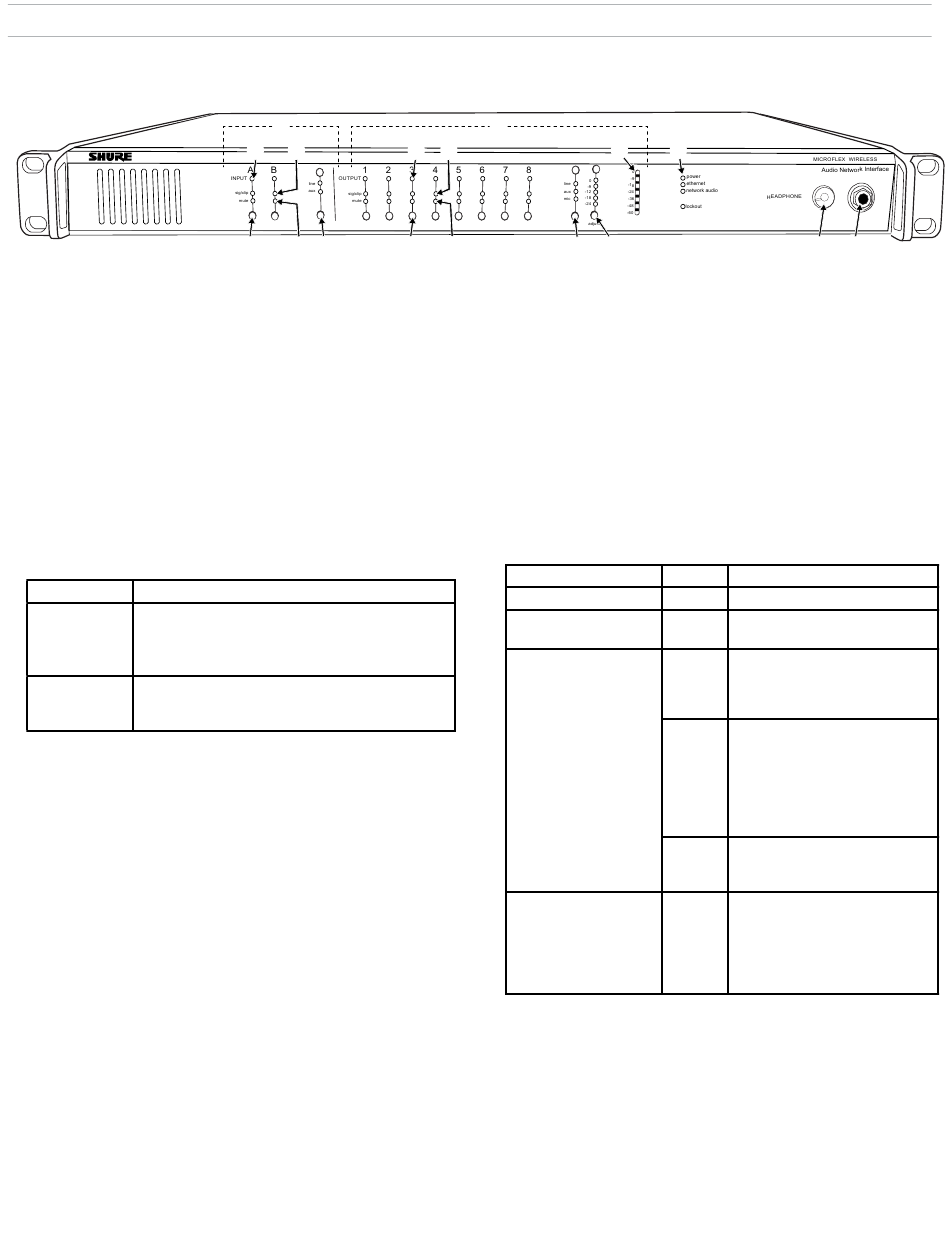

Vorderseite
① Eingangskanäle
Zum Einspeisen von Signalen auf Line- oder Aux-Pegel in das digitale
Netzwerk. Wenn das Gerät einer MXW-Gruppe zugeordnet ist, werden
die Eingänge automatisch zu den verbundenen Mikrofonen geleitet
(Eingang A zu Kanal 1-4, Eingang B zu 5-8).
② Ausgangskanäle
Wandelt das Netzwerk-Digitalaudio für jeden Kanal in einen
Analogausgang um. Bei Zuordnung zu einer MXW-Gruppe werden die
Access Point-Kanäle automatisch zu den Ausgängen der ANI geleitet.
③ Kanalwähler
Dient zur Auswahl eines Kanals, um die folgenden Funktionen
durchzuführen:
Bedienung
Funktion
Einmaliges
• Abhören dieses Kanals an der Kopfhörerbuchse
Drücken
• Anzeigen und Einstellen des Kanalausgangspegels und
der Bedämpfung
• Monitoring des Ausgangssignals an der Pegelanzeige
Gedrückt
Kanal stummschalten bzw. Stummschaltung
halten (3
aufheben. Die Stummschaltung wird durch die
Sekunden)
Stummschaltung-LED angezeigt.
④ Kanalwahl-LED
Leuchtet, wenn ein Kanal ausgewählt ist.
⑤ Signalstärke-LED (sig/clip)
Zeigt die Audio-Signalstärke für jeden Kanal an:
- Grün = normal
- Gelb = stark
- Rot = Übersteuerung (um Übersteuerung zu beseitigen, den Signalpegel an der
Audioquelle bedämpfen)
⑥ Stummschaltung-LED
Leuchtet rot auf, wenn der Kanalausgang stummgeschaltet ist
(seine Kanalwahltaste 3 Sekunden lang gedrückt halten). Ein
stummgeschalteter Kanal wird für Audiomonitoring oder Störungssuche
weiterhin zur Buchse HEADPHONE geleitet.
⑦ Eingangspegelwähler
Stellt den ausgewählten Kanal zur Anpassung an das Eingangssignal
auf Line- oder Aux-Pegel ein.
⑧ Ausgangspegelwähler
Stellt den ausgewählten Kanal auf einen Ausgangspegel entsprechend
des angeschlossenen Geräts ein:
- line: +4 dBu
- aux: -10 dBV
- mic: -30 dBV
4
①
④
⑤
④
③
⑥
⑦
③
②
⑤
push to solo | hold to mute
⑥
⑧ ⑨
⑨ Ausgangs-Bedämpfungsregler
Die Aufwärts-/Abwärtstasten verwenden, um den Kanalausgang in
Schritten von 1 dB zwischen 0 dB (keine Bedämpfung) und -24 dB und
in Schritten von 3 dB zwischen -24 und -78 dB zu bedämpfen.
⑩ Pegelanzeige
Zeigt den Audiopegel eines ausgewählten Kanals in dBFS an. Eine
bewährte Vorgehensweise ist, -18 dBFS an der Ausgangspegelanzeige
als ungefähre Entsprechung von 0 VU an einer analogen Anzeige zu
verwenden.
⑪ Hardwarestatus-LEDs
Zeigen den Status der Hardware an:
LED
Spannungsversorgung
Ethernet
Netzwerk-Audio
Sperre
⑫ Kopfhörer-Lautstärkeregler
Regelt die Lautstärke am Kopfhörerausgang.
⑬ Kopfhörerausgang
1/4" (6,35 mm) Ausgangsbuchse für Audiomonitoring zu und von
Digital-Audio-Netzwerk.
Hinweis: Audio ist nur vorhanden, wenn das Gerät mit einem Digital-Audio-Netzwerk
verbunden ist.
⑩
⑪
Farbe
Status
Grün
Gerät ist eingeschaltet.
Grün
An ein Ethernet-Gerät
angeschlossen.
Grün
Alle verbundenen
Empfangskanäle sind in Ordnung
(Digital-Audio wird wie erwartet
empfangen).
Grün
Bei einem oder mehreren
blinkend
verbundenen Empfangskanälen
tritt ein Signalwegfehler oder
ungelöster Fehler auf (Sender
ausgeschaltet, abgetrennt,
umbenannt oder hat falsche
Netzwerkeinstellung).
Aus
Keine Empfangskanäle
angeschlossen (Signalführung
wurde nicht eingerichtet).
Rot
Verstärkungs- und
Stummschaltungsregler an
Vorderseite sind gesperrt. Die
LED blinkt, wenn eine Taste
gedrückt wird, während die
Hardware gesperrt ist.
⑫ ⑬
