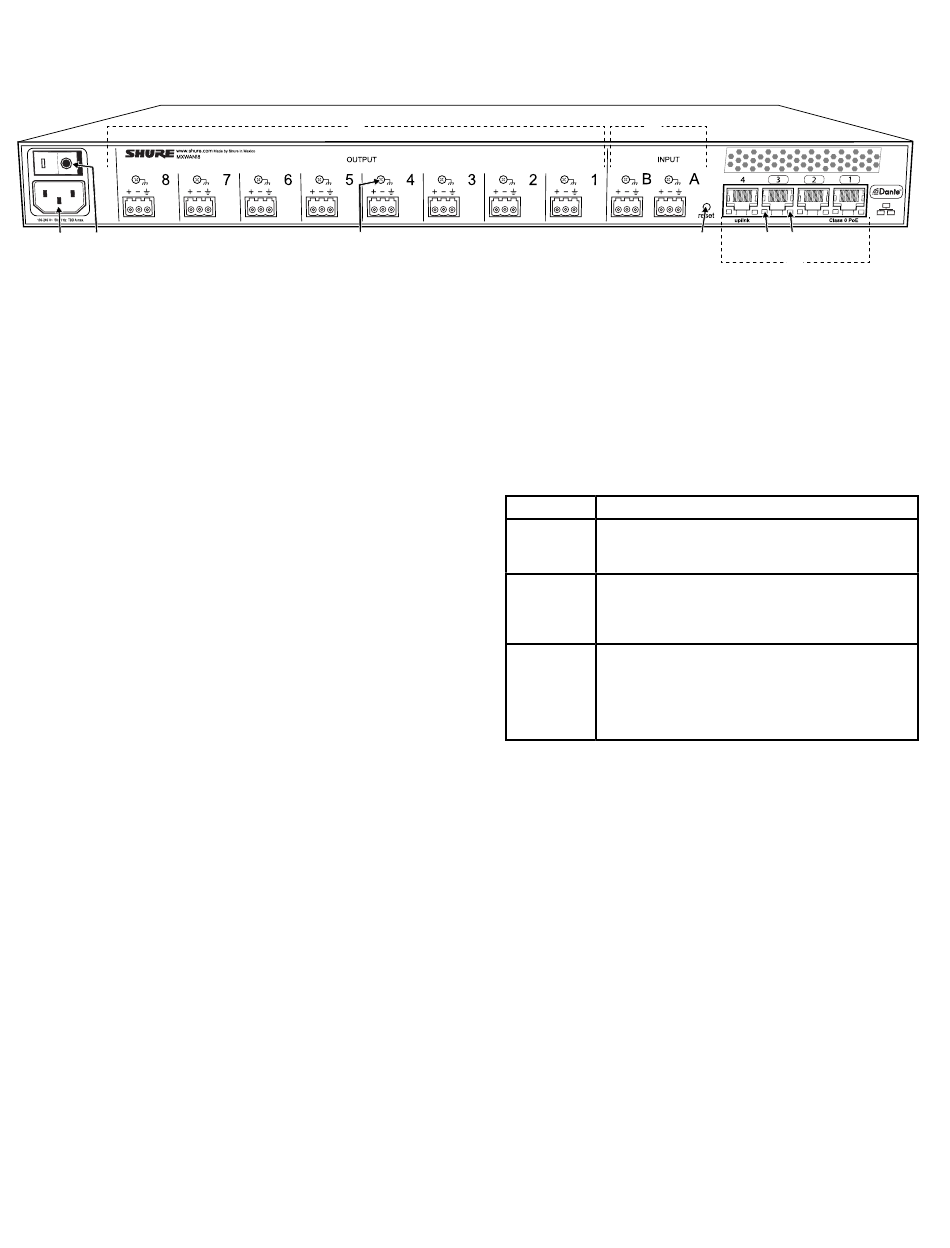

Rückseite
① ②
① Netzstromversorgung
IEC-Anschluss 100 - 240 V (Wechselspannung).
② AN/AUS-Schalter (Power)
Dient zum An- und Ausschalten des Geräts.
③ Ausgangsblockanschlüsse (1-8)
Dreipoliger Niederspannungs-Differenzialanschluss stellt einen
Analogausgang auf Line-, Aux- oder Mic-Pegel für jeden Kanal bereit.
④ Gehäusemasse (1–8)
Zur direkten Erdung der Kabelabschirmung am Gehäuse.
⑤ Eingangsblockanschlüsse (A, B)
Dreipoliger Niederspannungs-Differenzialeingangsanschluss zum
Einspeisen von Analogsignalen auf Line- oder Aux-Pegel in das
digitale Netzwerk.
Hinweis: Dieser Eingang ist für symmetrische Anschlüsse bestimmt. Bei
Verwendung einer unsymmetrischen Quelle, z. B. einem IPOD oder MP3-
Player, nur Pins 1 (Signal) und 3 (Masse) des Blockanschlusses verwenden. Die
Anschlussdiagramme sind im Abschnitt „Technische Daten" zu finden.
⑥ Rücksetztaste
Die Rücksetztaste fünf Sekunden lang gedrückt halten, um das Gerät
neu zu starten und auf die Werkseinstellungen zurückzusetzen.
⑦ Ethernet-Status-LED (grün)
- Aus = keine Netzwerkverbindung
- Ein = Netzwerkverbindung hergestellt
- Blinkend = Netzwerkverbindung aktiv
③
④
⑧ Ethernet-Verbindungsgeschwindigkeits-LED (gelb)
- Aus = 10/100 Mbps
- Ein = 1 Gbps (für Digital-Audio-Übertragung erforderlich)
⑨ Netzwerk-Schnittstelle
Gigabit-Switch mit vier Anschlüssen, um Komponenten zu einer
einzelnen MXW-Gruppe zu verbinden, oder um mehrere Geräte zu
einem größeren Digital-Audio-Netzwerk zu verbinden. Nachstehend folgt
eine Beschreibung jedes Anschlusses:
Anschluss
Anschluss 1
(PoE)
Anschlüsse
2 und 3
Anschluss 4
(Uplink)
⑤
⑥
⑦ ⑧
Beschreibung
Stellt Power over Ethernet (PoE) für den
Shure-Access Point bereit und fungiert als
standardmäßiger Gigabit-Anschluss.
Standardmäßige Gigabit-Anschlüsse ermöglichen
die Verbindung eines anderen MXW-Netzwerks,
zusätzlicher MXWANIs, einer MXWNCS-Ladestation
oder eines externen Steuersystems.
• Normaler Modus (Standard): Dieser Anschluss
funktioniert wie die Anschlüsse 2 und 3.
• Uplink-Modus: überträgt nur Steuerdaten. In diesem
Modus werden Netzwerk-Audio und -Daten für die
Anwendung Shure Web Discovery, Dante Controller und
Dante Virtual Soundcard blockiert.
⑨
5
