Steuerzentrale Quinta CU
Die Steuerzentrale Quinta CU ist das Herzstück des Systems. Mit ihr werden die Delegierten- und Präsidentensprechstellen gesteuert. Mit einer
Steuerzentrale können bis zu 4 Redner (z.B. 3 Delegierte und 1 Präsident) gleichzeitig sprechen. Die Funkübertragung erfolgt im Triple-Band-
Betrieb (2,4 / 5,2 / 5,8 GHz-Frequenzband).
Die Steuerzentrale ist für den Einbau in ein 19"-Rack vorgesehen, kann aber auch auf einem Tisch aufgestellt werden. Bei der Aufstellung sollten
Sie die Sicherheitsanweisungen in Kapitel 1 beachten.
Insbesondere und darüber hinaus
• darf die Umgebungstemperatur am Aufstellungsort 40°C nicht überschreiten.
• darf der Aufstellungsort keiner übermäßigen Staub- und Feuchtigkeitsentwicklung ausgesetzt sein.
• sollte das Gerät keiner direkten Sonneneinstrahlung ausgesetzt sein.
• müssen die Anschlüsse vor direktem Zugriff während des Betriebes geschützt sein.
• müssen die Zuleitungen gegebenenfalls durch extern anzubringende Vorrichtungen zugentlastet werden.
• muss der Aufstellungsort vor Vibrationen geschützt sein.
2.1

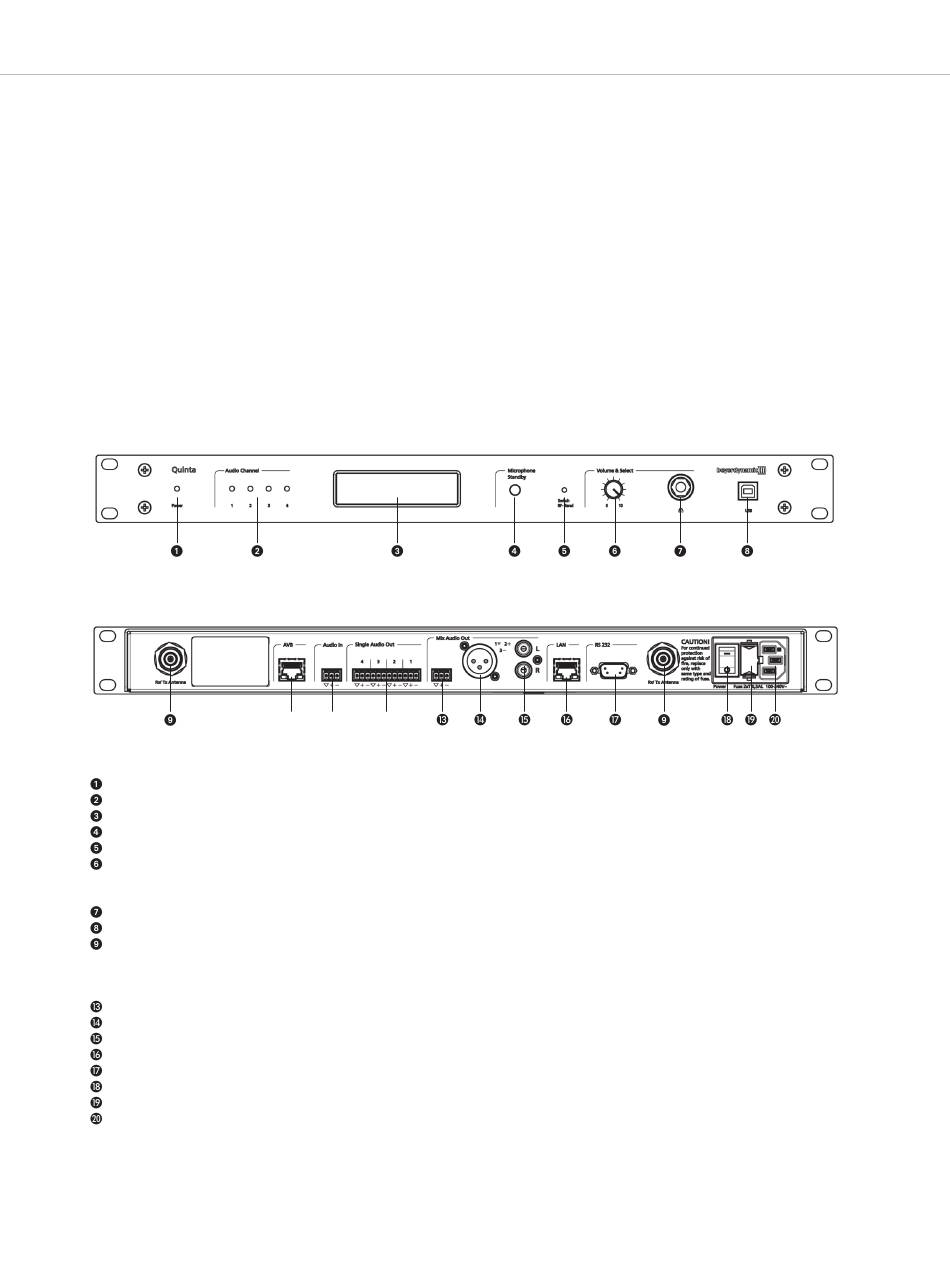

Bedien- und Kontrollelemente
Vorderseite
Rückseite
Betriebsanzeige
Audiokanalanzeige 1 bis 4 (weiß = Kanal verfügbar; rot = Kanal belegt)
Display zur Anzeige von Betriebsart, Kanal, Kopfhörerlautstärke
Standby-Taster zum zentralen Ausschalten aller Sprechstellen
Versenkter Taster für Frequenzumschaltung
Lautstärkeregler für Kopfhörer / Kanal (Durch Drehen wird die Kopfhörerlautstärke eingestellt.
Durch Drücken und Drehen können die einzelnen Kanäle oder ein Mix ausgewählt und abgehört werden.
Bei längerem Drücken von mehr als 3 Sekunden gelangen Sie ins Hauptmenü (Main Menü der Steuerzentrale.)
Kopfhöreranschluss
USB-Anschluss
Antennenanschlüsse
µ AVB (Audio-Video-Bridging) Netzwerkanschluss für digitale Audiosignale über CAT5-Kabel, RJ 45
¸ Audioeingang (Audio IN) zum Einschleifen externer Signalquellen, 3-pol. Phönix-Klemmleiste, symmetrisch
¹ Audioausgang, Einzelkanäle, 4 x 3-pol. Phönix-Klemmleiste, symmetrisch
Audioausgang Mix (Summe), 3-pol. Phönixklemmleiste, symmetrisch
Audioausgang Mix (Summe), 3-pol. XLR, symmetrisch
Audioausgang Mix (Summe), Cinch, unsymmetrisch
LAN-Anschluss für PC / Netzwerk, RJ 45
Anschluss für Mediensteuerung / PC / Netzwerk, RS 232
Netzschalter
Sicherung
Netzanschluss
