Quinta – Sprechstellen
3.

Sprechstellen Quinta MU

Für das Konferenzsystem Quinta stehen verschiedene Sprechstellen zur Verfügung:
Präsidentensprechstelle Quinta MU 23 mit drei Tasten (Mikrofon, Löschen, Funktion)
Doppeldelegiertensprechstelle Quinta MU 22 mit zwei Mikrofontasten
Delegiertensprechstelle Quinta MU 21 mit einer Mikrofontaste
Präsidentensprechstelle Quinta MU 33 mit Revoluto-Technologie, drei Tasten (Mikrofon, Löschen, Funktion) und
einen über zwei Tasten regelbaren Kopfhörerausgang
Delegiertensprechstelle Quinta MU 31 mit Revoluto-Technologie, einer Mikrofontaste und
einen über zwei Tasten regelbaren Kopfhörerausgang
Die Sprechstellen Quinta MU 23/22/21 verfügen über einen verriegelbaren XLR-Anschluss der mit den abnehmbaren Schwanenhalsmikrofonen
der Classis GM 31x Q Serie verwendet werden kann, 3-farbig hinterleuchtete Tasten, Blindenbeschriftung oberhalb der Tasten, einen integrier-
ten Breitband-Lautsprecher mit Sprachentzerrung sowie einen regelbaren Kopfhörerausgang.
Die Sprechstellen Quinta MU 33/31 verfügen über die Revoluto-Technologie für maximale Bewegungsfreiheit sowie 3-farbig hinterleuchtete
Tasten, Blindenbeschriftung oberhalb der Tasten, einen integrierten Zwei-Wege-Lautsprecher mit Sprachentzerrung und einen über zwei Tasten
regelbaren Kopfhörerausgang.
Damit die Steuerzentrale Quinta CU die Sprechstellen gezielt steuern kann, wird im Werk jeder Sprechstelle eine individuelle weltweit ein-
malige Geräte-ID einprogrammiert.
Im Übertragungsprotokoll wird jede Sprechstelle per Funk über diese individuelle Geräte-ID angesprochen.
Wichtig:
Die Ladekontakte der Sprechstellen können Sachbeschädigungen, Verletzungen oder Brandschäden verursachen, wenn die
Kontakte mit leitenden Materialien wie Schmuck, Schlüsseln oder Ketten in Berührung kommen, falls ein Einzellade-Netzteil
angeschlossen ist. Dies kann zu einem geschlossenen Stromkreis und dadurch zur Erhitzung des Materials führen.
Sollen die Sprechstellen mit einer externen Speisung betrieben werden, verwenden Sie hierfür ausschließlich das Einzellade-Netzteil
CA 2458.
Zum Ausrichten des Schwanenhalsmikrofons der Sprechstellen Quinta MU 23/22/21 und zum Vermeiden einer Über-
dehnung und frühzeitigen Verschleißerscheinungen, darf der Schwanenhals nur bis max. 90 Grad gebogen werden.
3.1

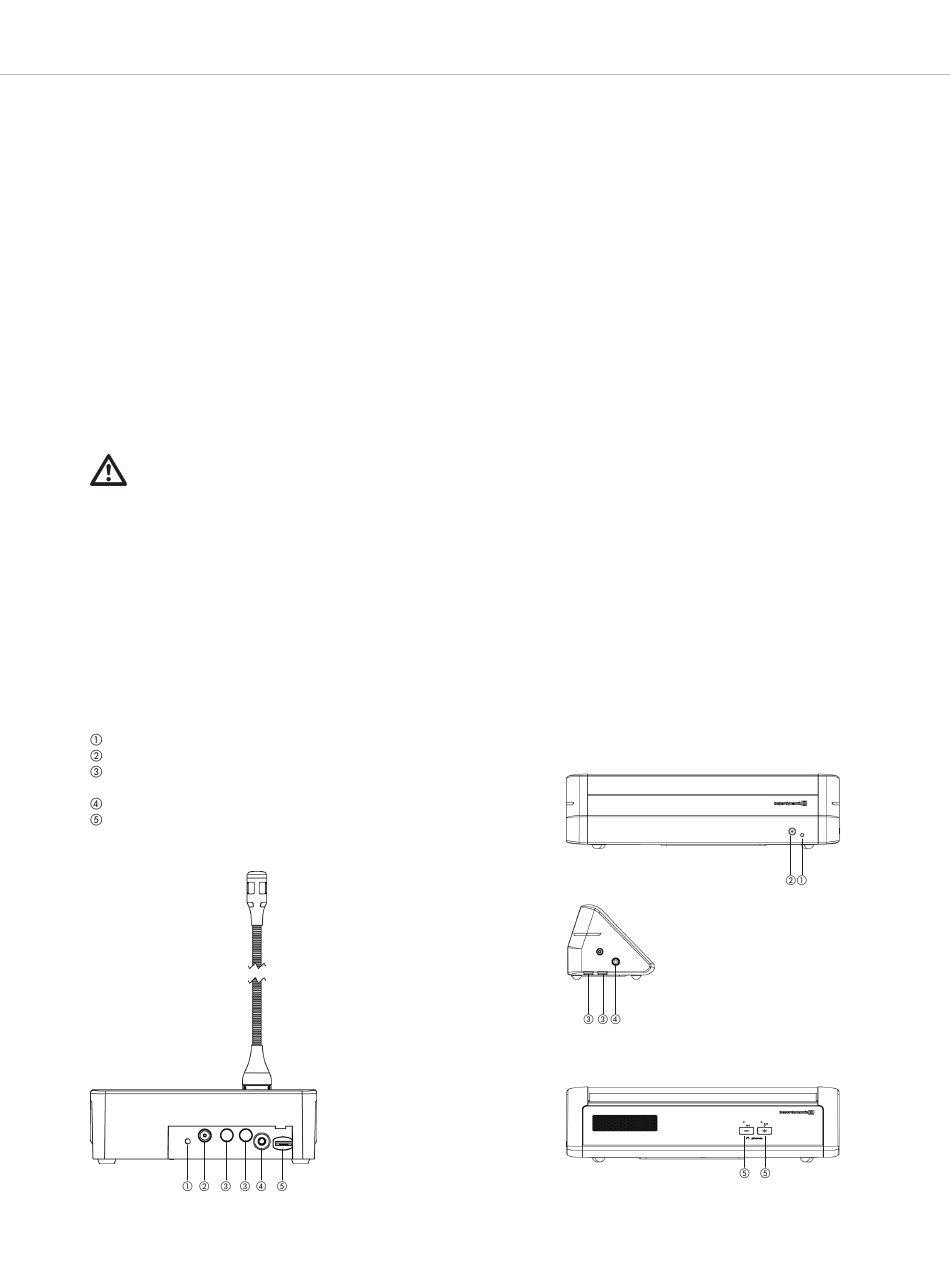

Bedien- und Kontrollelemente

Betriebs- und Kontrollanzeige
DC-Anschluss zum Laden des Sprechstellenakkus oder für DC-Betrieb
Ladekontakte zum Laden in der Ladeetage CD 2
(für Quinta MU 23/22/21) bzw. CD 3 (für Quinta MU 33/31)
Kopfhöreranschluss
Lautstärkeregler für Kopfhöreranschluss
Quinta MU 23/22/21
Rückseite
Quinta MU 33/31
Rückseite
Seitenansicht
Vorderseite
16
