PEERLESS Mounts SmartMount SP740P Anbringung Und Zusammenbau Seite 36

Befestigung von Adapterplatte an Bildschirm unter Verwendung von VESA-
Montagemuster 200 x 100 oder 200 x 200
HINWEIS: Die VESA-Muster 75 mm und 100 mm sind auf der folgenden
Seite aufgeführt.

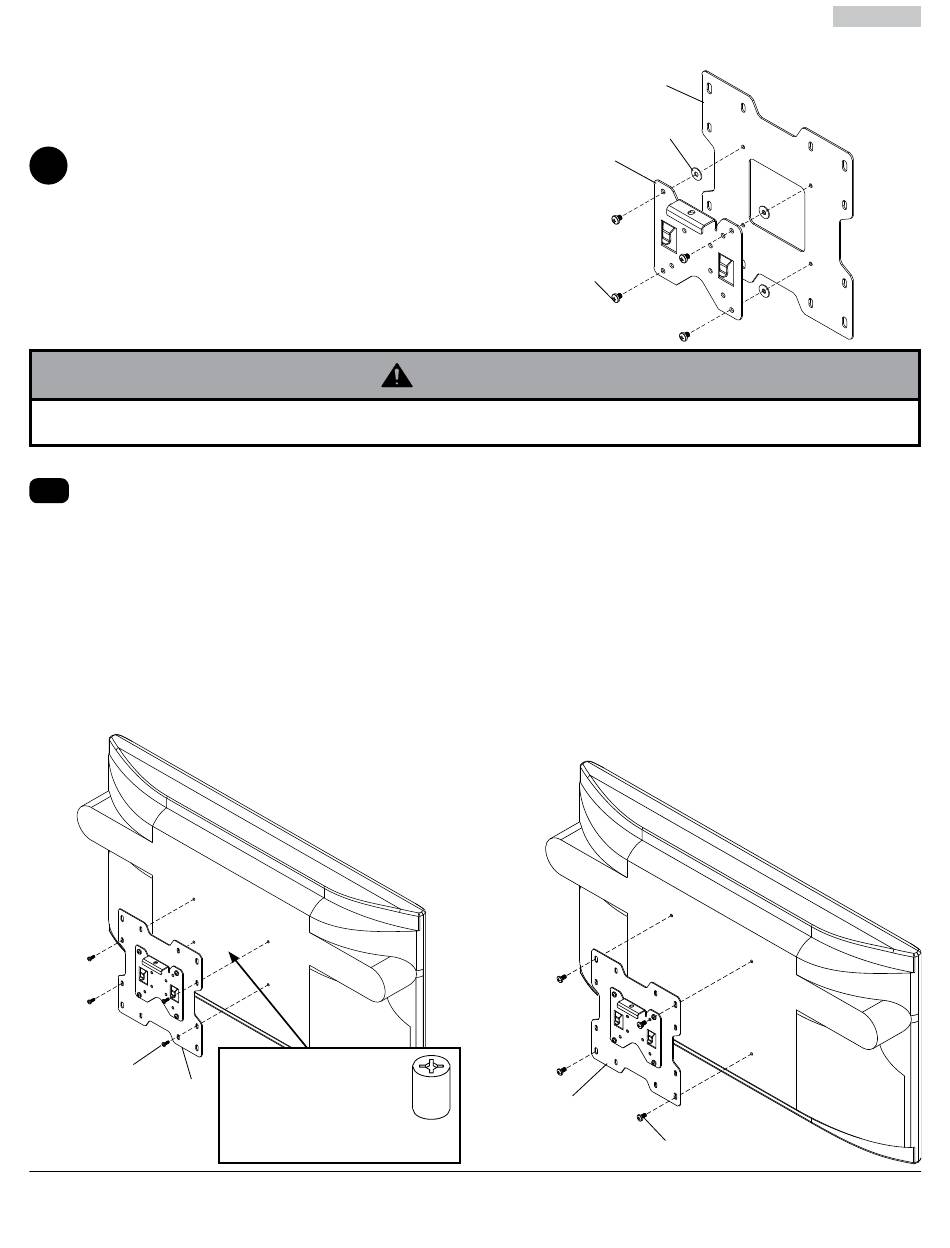

Bringen Sie die Hakenhalterung (M) mit vier M5 x
2
6 mm Schrauben (K) und Scheiben Nr. 10 (L) wie
dargestellt an der Adapterplatte (N) an.
• Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und
die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen.
BEI MONTAGEMUSTER VESA 200 x 100:
Wählen Sie das Lochmuster (siehe Abbildung weiter
2-1
unten). Befestigen Sie die Adapterplatte (N) mit Hilfe
von vier M4 x 10 mm Schrauben (E) wie unten
dargestellt an der Rückseite des Bildschirms.
*HINWEIS: Wenn die Schraube (E) sich um weniger
als drei Gewindegänge einschrauben lässt, bringen
Sie die Adapterplatte (N) mit Hilfe von vier
M4 x 20 mm Schrauben (F) und vier Abstandhaltern
(C) wie unten gezeigt an der Rückseite des
Bildschirms an.
FAHREN SIE MIT SCHRITT 3 AUF SEITE 38
FORT.
E
N
*Bei Bildschirmen mit
Lochmuster in einer
Vertiefung werden
Abstandhalter (C) zwischen
Adapterplatte (N) und
Bildschirm verwendet.
M
K
ACHTUNG
BEI MONTAGEMUSTER VESA 200 x 200:
Wählen Sie das Lochmuster (siehe Abbildung weiter
unten). Befestigen Sie die Adapterplatte (N) mit Hilfe
von vier M6 x 12 mm Schrauben (G) wie unten
dargestellt an der Rückseite des Bildschirms.
*HINWEIS: Falls die Schraube (G) sich um weniger
als drei Gewindegänge einschrauben lässt, bringen
Sie die Adapterplatte (N) mit Hilfe von vier
M6 x 20 mm Schrauben (I) an der Rückseite
des Bildschirms an. Falls die Schraube (I) sich
noch immer um weniger als drei Gewindegänge
einschrauben lässt, verwenden Sie vier M6 x 30 mm
Schrauben (J).
FAHREN SIE MIT SCHRITT 3 AUF SEITE 38 FORT.
N
C
