Fixation de la plaque d'adaptation à un écran compatible à la norme de
montage VESA® 200 x 100 ou 200 x 200
REMARQUE : Pour les configurations vesa 75 mm et 100
mm, voir la page suivante.

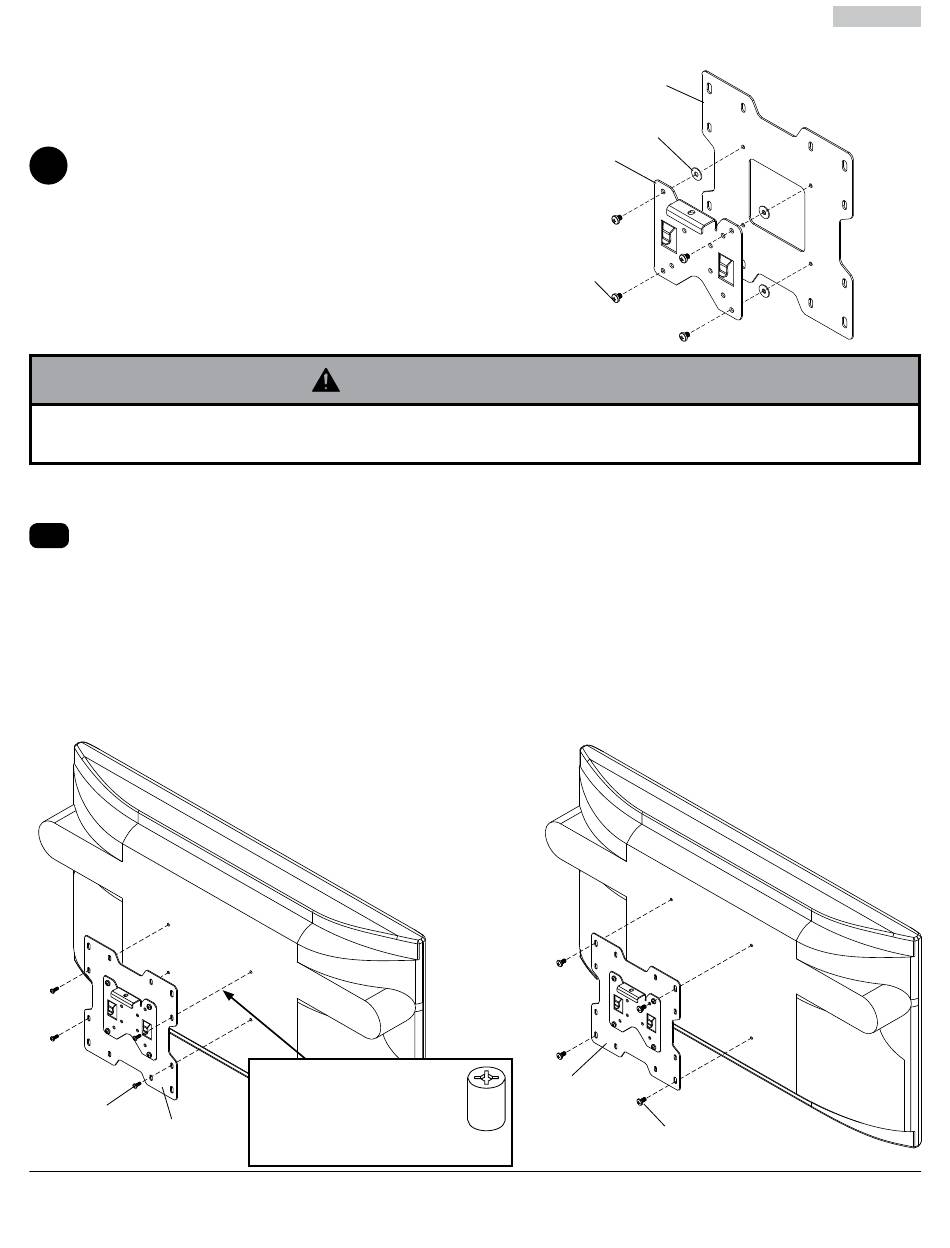

Fixez le support d'accrochage (M) à la plaque
2
d'adaptation (N) à l'aide de quatre vis M5 x 6 mm
(K) et de rondelles no 10 (L) comme illustré.
• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans
parvenir à fixer solidement la plaque adaptatrice, l'écran peut être abîmé ou le produit détérioré.
POUR LA CONFIGURATION DE MONTAGE
VESA® 200 x 100 :
Choisissez la configuration de trous illustrée
2-1
cidessous. Fixez la plaque d'adaptation (N) au dos
de l'écran à l'aide de quatre vis M4 x 10 mm (E)
comme illustré ci-dessous.
* REMARQUE : Si la vis (E) ne se visse pas sur au
moins trois filetages, fixez la plaque d'adaptation (N)
au dos de l'écran à l'aide de quatre vis
M4 x 20 mm (F) et quatre entretoises (C) comme
indiqué ci-dessous.
Passez à l'étape 3 à la page 28.
E
N
ADVERTISSEMENT
*Pour les écrans dont la con-
figuration de trous est dans un
creux, les entretoises (C) doivent
être placées entre le support
d'accrochage (N) et l'écran.
M
K
POUR LA CONFIGURATION DE MONTAGE
VESA® 200 x 200 :
Choisissez la configuration de trous illustrée
cidessous. Fixez la plaque d'adaptation (N) au dos
de l'écran à l'aide de quatre vis M6 x 12 mm (G)
comme illustré ci-dessous.
*REMARQUE : Si la vis (G) ne se visse pas sur au
moins trois filetages, fixez la plaque d'adaptation (N)
au dos de l'écran à l'aide de quatre vis M6 x 20 mm
(I). Si la vis (I) ne se visse toujours pas sur au moins
trois filetages, utilisez quatre vis M6 x 30 mm (J).
Passez à l'étape 3 à la page 28.
N
C
26 sur 42
PUBLIÉ LE: 05-18-05 FEUILLE n°: 095-9235-9 12-05-09
N
L
G
