Installation and Assembly:

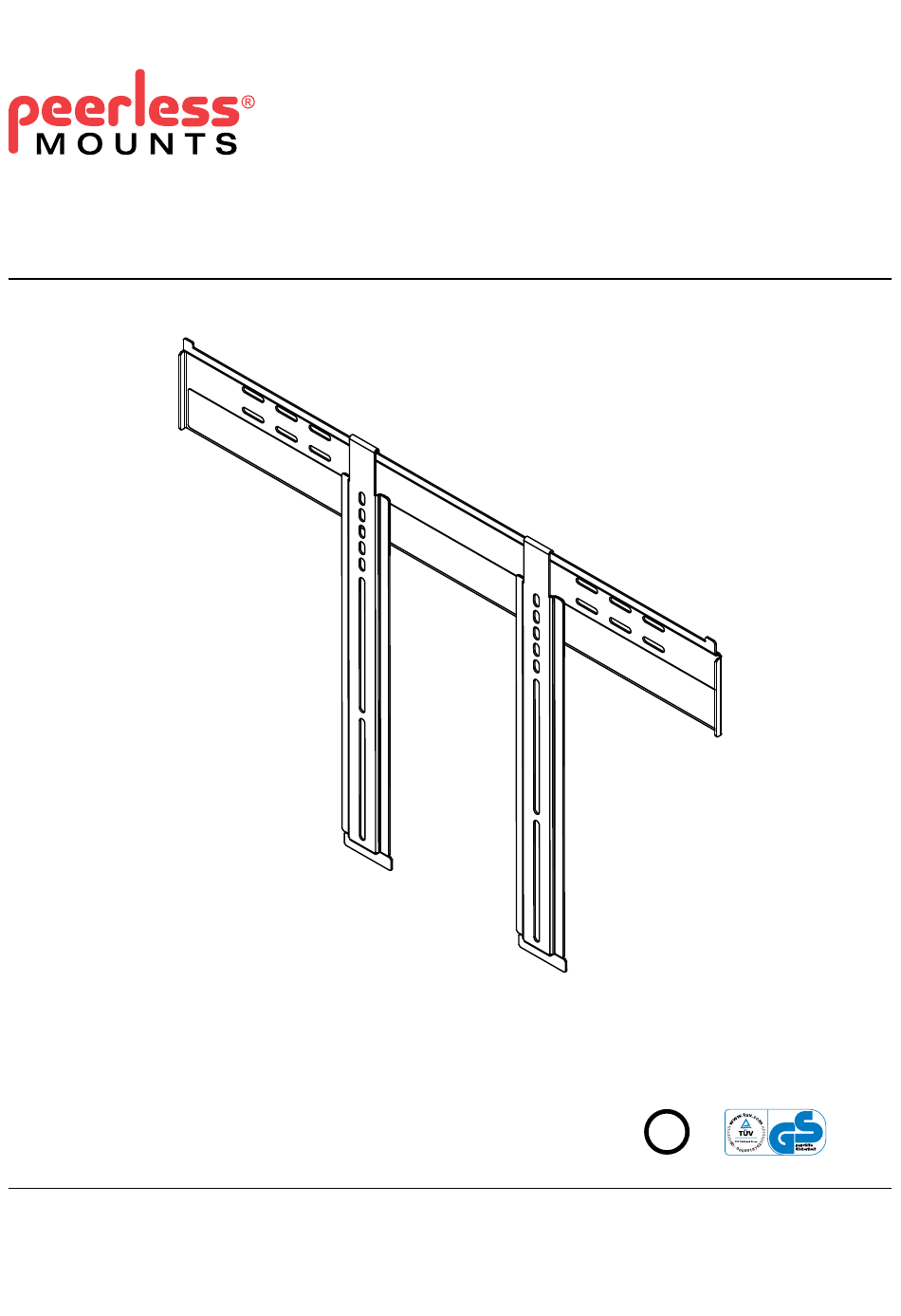

Slimline Ultra-Thin Flat Mount for 32" - 56" (81 - 142 cm)* LCD
Flat Panel Screens
Models: SUF650P, LWS310/BK
*Screen Compatability Requirements
• The depth of this mount (0.4") may not provide sufficient space
for proper ventilation on some screens. Please refer to the
manufacturer's requirements for mounting your screen before
installation.
• The screen must have a flat mounting surface, or the mounting
holes need to be on the furthest back surface of the screen.
• Input/Output connection must be properly oriented to accomodate
mounting 0.4" from the wall.
U L
C
US
©
Max Load Capacity: 150 lb (68kg)
ISSUED: 02-05-09 SHEET #: 202-9346-1

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PEERLESS Mounts SUF650P

  • Seite 1 Installation and Assembly: Slimline Ultra-Thin Flat Mount for 32" - 56" (81 - 142 cm)* LCD Flat Panel Screens Models: SUF650P, LWS310/BK *Screen Compatability Requirements • The depth of this mount (0.4") may not provide sufficient space for proper ventilation on some screens. Please refer to the manufacturer's requirements for mounting your screen before installation.
  • Seite 2: Inhaltsverzeichnis

    NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
  • Seite 3: Parts List

    Before you begin, make sure all parts shown are included with your product. Parts List Description Qty. Part # wall plate 046-P1024 adapter bracket 046-P1026 wood screws 5S1-015-C03 concrete anchors 590-0320 M4 X 12 mm phillips screws 504-9013 M4 X 25 mm phillips screws 504-1015 M5 X 12 mm phillips screws 520-1027...
  • Seite 4: Installation To Wood Stud Wall

    Installation to Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
  • Seite 5: Installation To Solid Concrete/Cinder Block Walls

    Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
  • Seite 6: Installing Adapter Brackets

    Installing Adapter Brackets WARNING • Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque. •...
  • Seite 7 For Flat Back Screen Begin with the shortest length screw, hand thread through washer and adapter bracket into screen as shown below. Screw must make at least three full turns into the mounting hole and fit snug into place. Do not over tighten. If screw cannot make three full turns into the screen, select a longer length screw from the baffled fastener pack.
  • Seite 8: Mounting And Removing Flat Panel Screen

    Mounting and Removing Flat Panel Screen WARNING • Always use an assistant or mechanical lifting equipment to safely lift and position the flat panel screens. Guide hooks of adapter brackets (B) onto flange of wall plate (A). Then slowly swing screen toward wall as shown in fig.
  • Seite 9 Anbringung und Zusammenbau: Ultraflacher Slimline-Flachhalter für LCD-Flachbildschirme von 32 - 56 Zoll (81 - 142 cm)* Modelle: SUF650P, LWS310/BK *Anforderungen an Bildschirmkompatibilät • Die Dicke dieses Halters (1 cm bzw. 0,4 Zoll") bietet bei einigen Bildschirmen möglicherweise nicht genügend Abstand für die ordnungsgemäße Lüftung.
  • Seite 10: Für Den Zusammenbau Erforderliche Werkzeuge

    HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.
  • Seite 11: Teileliste

    Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste Beschreibung Anz. Teile Nr. Wandplatte 046-P1024 Adapterhalterung 046-P1026 Holzschraube 5S1-015-C03 betondübel 590-0320 M4 x 12 mm Schrauben 504-9013 M4 x 25 mm Schrauben 504-1015 M5 x 12 mm Schrauben 520-1027...
  • Seite 12: Installation Zu Verdoppeln Holzständerreihe

    Installation zu verdoppeln Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.
  • Seite 13: Installation Zu Massivbeton Oder Porenbetonstein

    Installation zu massivbeton oder porenbetonstein ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.
  • Seite 14: Anbringung Von Adapterhalterungen

    Anbringung von Adapterhalterungen ACHTUNG • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen.
  • Seite 15 Bildschirme mit flacher Rückseite Beginnen Sie mit der kürzesten Schraube und schrauben Sie diese wie unten gezeigt von Hand durch die Scheibe und Adapterhalterung in den Bildschirm. Die Schraube muss sich um mindestens drei volle Umdrehungen in die Montagebohrung drehen lassen und gut festsitzen. Nicht zu stark anziehen.
  • Seite 16: Anbringung Und Abnahme Des Flachbildschirms

    Anbringung und Abnahme des Flachbildschirms ACHTUNG • Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den Flachbildschirm sicher zu heben und zu positionieren. Setzen Sie die Haken der Adapterhalterungen (B) auf den Flansch der Wandplatte (A). Schwenken Sie den Bildschirm dann langsam wie in Abbildung 3.1 dargestellt in Richtung Wand.
