Installation and Assembly:

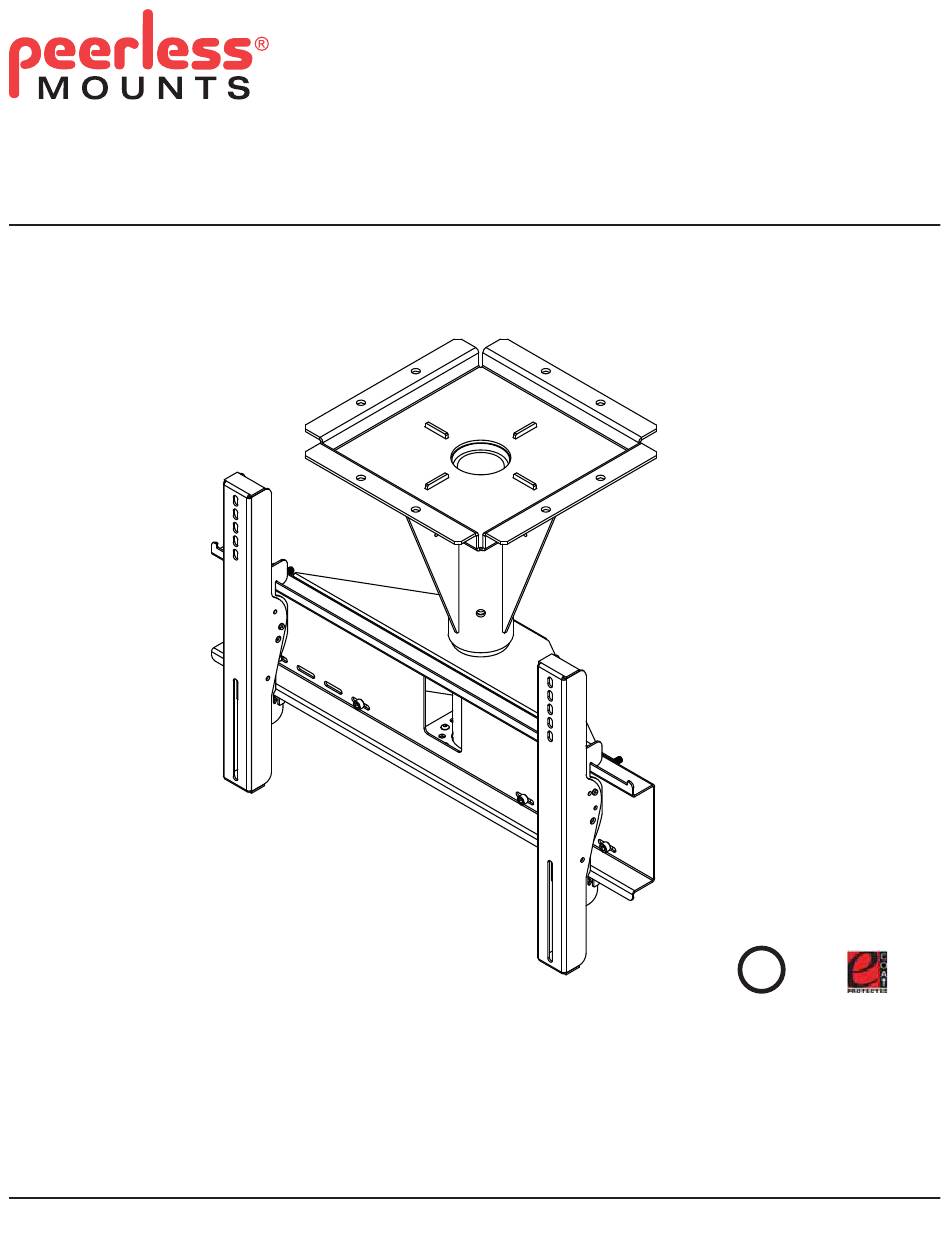

Wind Rated Concrete Ceiling Tilt Mount for 32" - 65" Outdoor
Flat Panel Displays
Models: ECMU-01-C, ECMU-01-C-S, ECMU-02-C, ECMU-02-C-S
ECMU-03-C, ECMU-03-C-S, ECMU-04-C, ECMU-04-C-S
U L
C
US
©
Max UL Load Capacity: 200 lb (90.7 kg)
Max Wind Rating: 90 mph, elevation 200 ft, Category D
ISSUED: 06-22-10 SHEET #: 061-9054-6 01-15-11
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für PEERLESS Mounts ECMU-series
Inhaltszusammenfassung für PEERLESS Mounts ECMU-series
- Seite 22 Anbringung und Zusammenbau: Beurteilung von konkreten Deckenmontage Wind Neigung für 32 "- 65" Flachbildschirm im Freien Modelle: ECMU-01-C, ECMU-01-C-S, ECMU-02-C, ECMU-02-C-S ECMU-03-C, ECMU-03-C-S, ECMU-04-C, ECMU-04-C-S © Maximale Tragfähigkeit pro UL: 200 lb (90.7 kg) Maximale Windbelastbarkeit: 90 mph, Höhe 200 ft (60m), Kategorie "D" ISSUED: 06-22-10 SHEET #: 061-9054-6 01-15-11...
-
Seite 23: Für Den Zusammenbau Erforderliche Werkzeuge
Deutsch HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112. -
Seite 24: Teileliste
Deutsch Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. ECMU-01-C ECMU-01-C-S ECMU-02-C ECMU-02-C-S Teileliste Stützsäule (B) ECMU-03-C ECMU-03-C-S ECMU-04-C ECMU-04-C-S Beschreibung Anz. Teile Nr. Teile Nr. Modelle Nr. Teile Nr. A Deckenplatte 061-T1306 061-7306 ECMU-01-C... -
Seite 25: Anbringung An Massivbeton
Deutsch Anbringung an Massivbeton ACHTUNG • Die Betondruckfestigkeit muss mindestens 3000 psi betragen. In Beton mit geringerer Druckfestigkeit kann der Betondübel u. U. nicht halten. • Falls ein Sicherheitsseilsatz verwendet wird, muss er zu diesem Zeitpunkt installiert werden. Die Betondübel dürfen nicht entfernt und wieder eingesetzt werden. - Seite 26 Deutsch Setzen Sie die Adaptergehäuse (D) wie dargestellt Führen Sie die Stützsäule (B) in die Deckeneinheit auf die Stützsäule (B). (A) ein. Richten Sie die Bohrungen der Stützsäule an den Bohrungen der Deckeneinheit aus und befestigen Sie die Säule mit drei 7/16 x 4 Zoll Schrauben (F) und drei 7/16 Zoll Muttern (G) wie dargestellt.
-
Seite 27: Anbringung Von Adapterhalterungen
Deutsch Anbringung von Adapterhalterungen ACHTUNG • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen. Das maximale Drehmoment zum Festziehen der Schrauben darf 40 in •... -
Seite 28: Anbringung Und Abnahme Des Flachbildschirms
Deutsch Anbringung und Abnahme des Flachbildschirms ACHTUNG • Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den Flachbildschirm sicher zu heben und zu positionieren. • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. -
Seite 32: Beschränkten Einjährigen Garantie
BESCHRÄNKTEN FÜNFJÄHRIGEN GARANTIE Peerless Industries Inc. gewährleistet auf Produkte, die von Peerless hergestellt oder geliefert werden, eine Garantiefrist von fünf Jahren. Die Frist beginnt mit dem Datum des Produktverkaufs an den ursprünglichen Verbraucher; sie gilt jedoch in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts. Während der Garantiefrist weisen solche Produkte keine Material- oder Verarbeitungsfehler auf, vorausgesetzt, sie werden gemäß...
