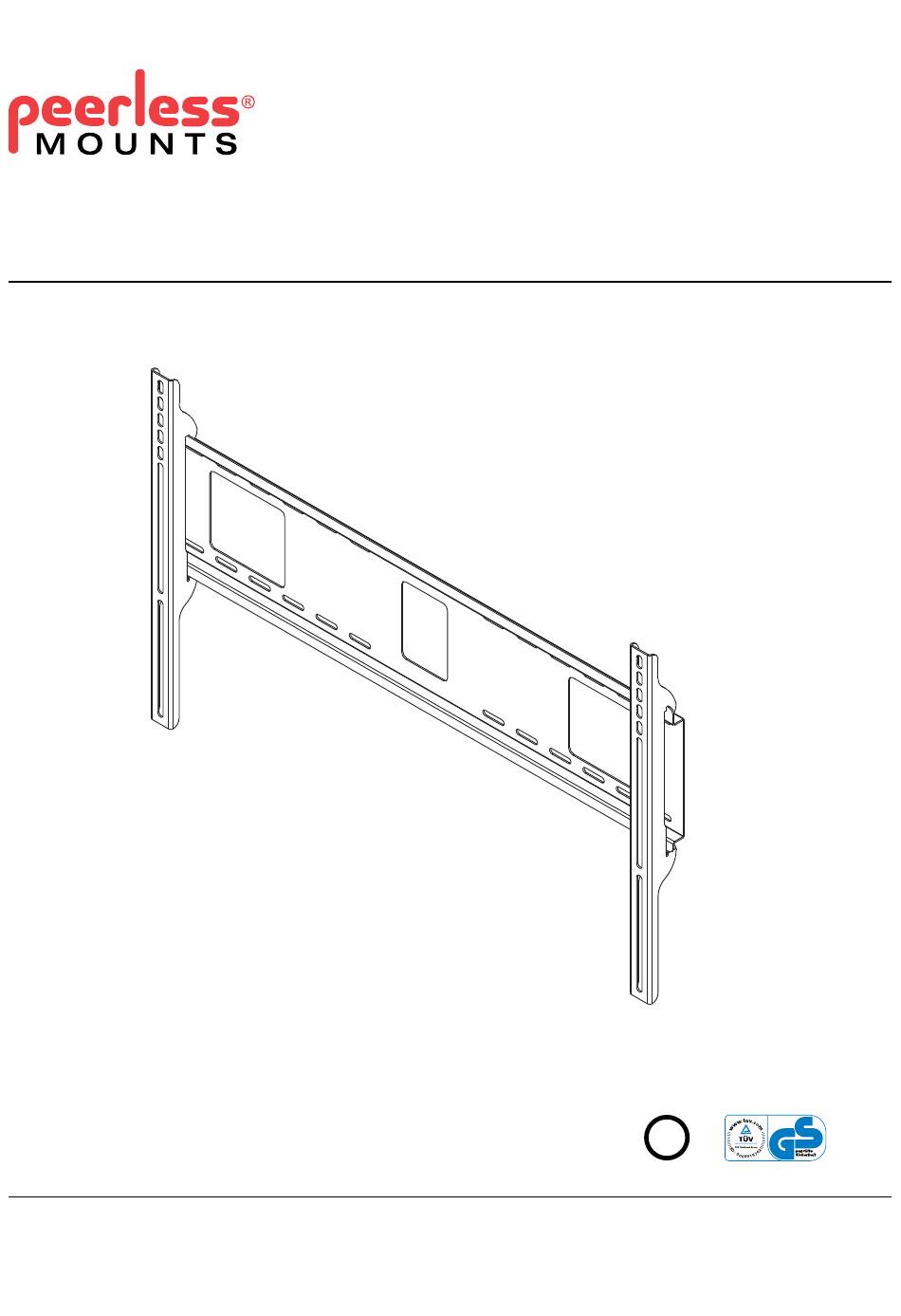

Installation and Assembly:
Paramount™ Universal Flat Wall Mount
for 32" - 60" (81 - 152 cm) LCD and Flat Panel Plasma Screens
Model: PF660, PWS411/BK
Features:
•
For flat panel screens
•
Ultra-slim design holds the screen flat against the wall
• Screen simply hooks onto the wall plate for quick and easy installation
• Includes hardware for installation to wood studs, concrete and cinder block
U L
C
US
©
Max Load Capacity: 200 lb (90.7 kg)
ISSUED: 02-05-09 SHEET #: 202-9319-1

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PEERLESS Mounts PF660

Inhaltszusammenfassung für PEERLESS Mounts PF660

  • Seite 1 Installation and Assembly: Paramount™ Universal Flat Wall Mount for 32" - 60" (81 - 152 cm) LCD and Flat Panel Plasma Screens Model: PF660, PWS411/BK Features: • For flat panel screens • Ultra-slim design holds the screen flat against the wall •...

  • Seite 2: Inhaltsverzeichnis

    NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.

  • Seite 3: Parts List

    Before you begin, make sure all parts shown are included with your product. Parts List Description Part # AA wall plate 201-P1018 BB adapter bracket 201-P1513 CC #14 x 63.5 mm wood screw 5S1-015-C03 DD concrete anchor 590-0320 EE 4 mm allen wrench 560-1146 Parts may appear slightly different than illustrated.

  • Seite 4: Installation To Double Wood Stud Wall

    Installation to Double Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

  • Seite 5: Installation To Solid Concrete Or Cinder Block

    Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...

  • Seite 6: Installing Adapter Brackets

    Installing Adapter Brackets WARNING • Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque. •...
  • Seite 7 For Flat Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/6 for a full screen compatibility chart for this mount. Begin with the shortest length screw, hand thread through multi-washer and adapter bracket into screen as shown below.

  • Seite 8: Mounting And Removing Flat Panel Screen

    Mounting and Removing Flat Panel Screen Hook adapter brackets (BB) onto wall plate (AA). Then slowly swing screen in as shown. Turn safety screws, using allen wrench (EE) clockwise at least six times to prevent screen from being removed as shown in detail 1 of figure 3.1.
  • Seite 9 Anbringung und Zusammenbau: Paramount™-Universal-Flachbildschirmwandhalter für Plas- ma-Flachbildschirme von 32 - 60 Zoll (81 - 152 cm) Modelle: PF660, PWS411/BK Merkmale: • Für Flachbildschirme • Dank der ultraflachen Konstruktion passt der Bildschirm flach an die Wand • Schnelle, unkomplizierte Anbringung durch einfaches Einhaken des Bildschirms in die Wandplatte ©...

  • Seite 10: Für Den Zusammenbau Erforderliche Werkzeuge

    HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.

  • Seite 11: Teileliste

    Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste Beschreibung Anz. Teile Nr. AA wandplatte 201-P1018 BB adapterhalterungen 201-P1513 CC Nr. 14 x 63.5 mm sechskant-holzschraub 5S1-015-C03 DD betondübel 590-0320 EE 4 mm Inbusschlüssels 560-1146 Die Teile können etwas anders als in der Abbildung aussehen.

  • Seite 12: Installation Zu Verdoppeln Holzständerreihe

    Installation zu verdoppeln Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.

  • Seite 13: Installation Zu Massivbeton Oder Porenbetonstein

    Installation zu massivbeton oder porenbetonstein ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.

  • Seite 14: Anbringung Von Kipphalterungen

    Anbringung von Kipphalterungen ACHTUNG • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen.
  • Seite 15 Bildschirme mit flacher Rückseite Wenden Sie sich mit Fragen an den Peerless-Kundendienst unter der Telefonnummer +1-800-865-2112 (innerhalb der USA) oder besuchen Sie unsere Website www.peerlessmounts.com/6. Beginnen Sie mit der kürzesten Schraube und schrauben Sie diese wie unten gezeigt von Hand durch die Mehrlochscheibe und Adapterhalterung in den Bildschirm. Die Schraube muss sich um mindestens drei volle Umdrehungen in die Montagebohrung drehen lassen und gut festsitzen.

  • Seite 16: Anbringung Und Abnahme Des Flachbildschirms

    Anbringung und Abnahme des Flachbildschirms Haken Sie die Adapterhalterungen (BB) an der Wandplatte (AA) ein. Schwenken Sie den Bildschirm dann langsam wie dargestellt heran. Drehen Sie die Sicherheitsschrauben mit Hilfe eines Inbusschlüssels (EE) mindestens sechs Mal nach rechts, um ein Entfernen des Bildschirms zu verhindern (siehe Detailansicht 1 in Abbildung 3.1).
