Installation and Assembly:
SmartMount
Plasma Flat Panel Plasma Screens
Model #
SF670, SF670-S, SF670P, SF670P-S
SWS510/BK, SWS510/SI
SF680*, SF680-S*, SF680P*, SF680P-S*
*not evaluated by GS

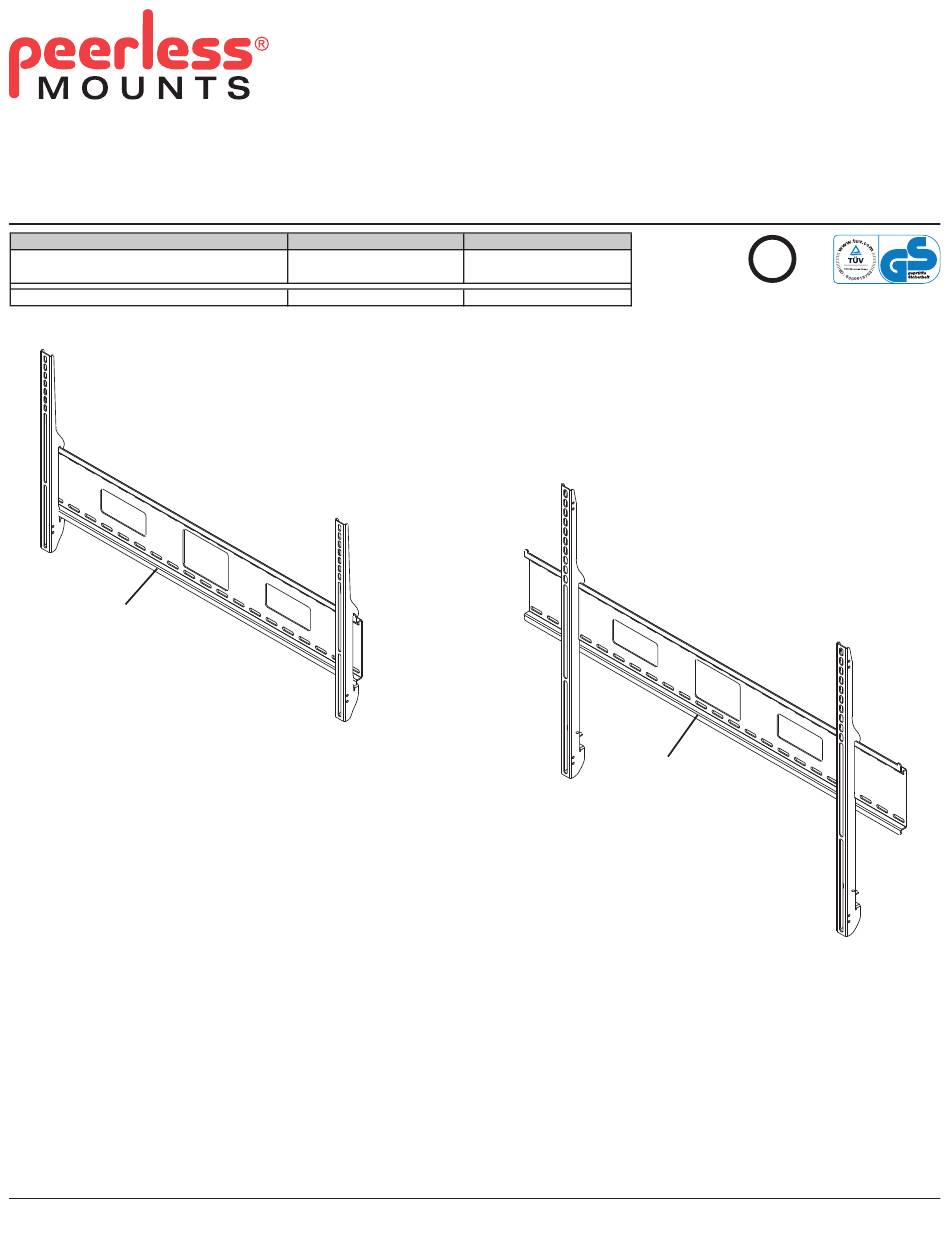

(SF670)
Features:
• Colors: silver or black
•
Slim design holds screen close up against the wall
•
Screen simply hooks onto the wall plate for quick and easy installation
•
Optional horizontal adjustment of up to 12" (305 mm) (depending on screen model)
•
Includes hardware for installation to wood studs, concrete and cinder block
•
Theft-resistant security screws
®
Universal Flat Wall Mount for LCD and
Screen Size Range
42''- 71'' (107 - 180 cm)
61''- 102'' (155 - 259 cm)
Max. UL Load Capacity
250 lb (113kg)
350 lb (159kg)
(SF680)
ISSUED: 11-09-07 SHEET #: 202-9253-3 04-13-10
U L
C
US
©
