Fijación del soporte de gancho a pantallas con configuraciones de montaje
VESA® 75 ó 100
• Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y la placa
adaptadora todavía no está firme, se podría dañar la pantalla o el producto podría no funcionar bien.
EN EL CASO DE LA CONFIGURACIÓN DE
MONTAJE VESA® 75:

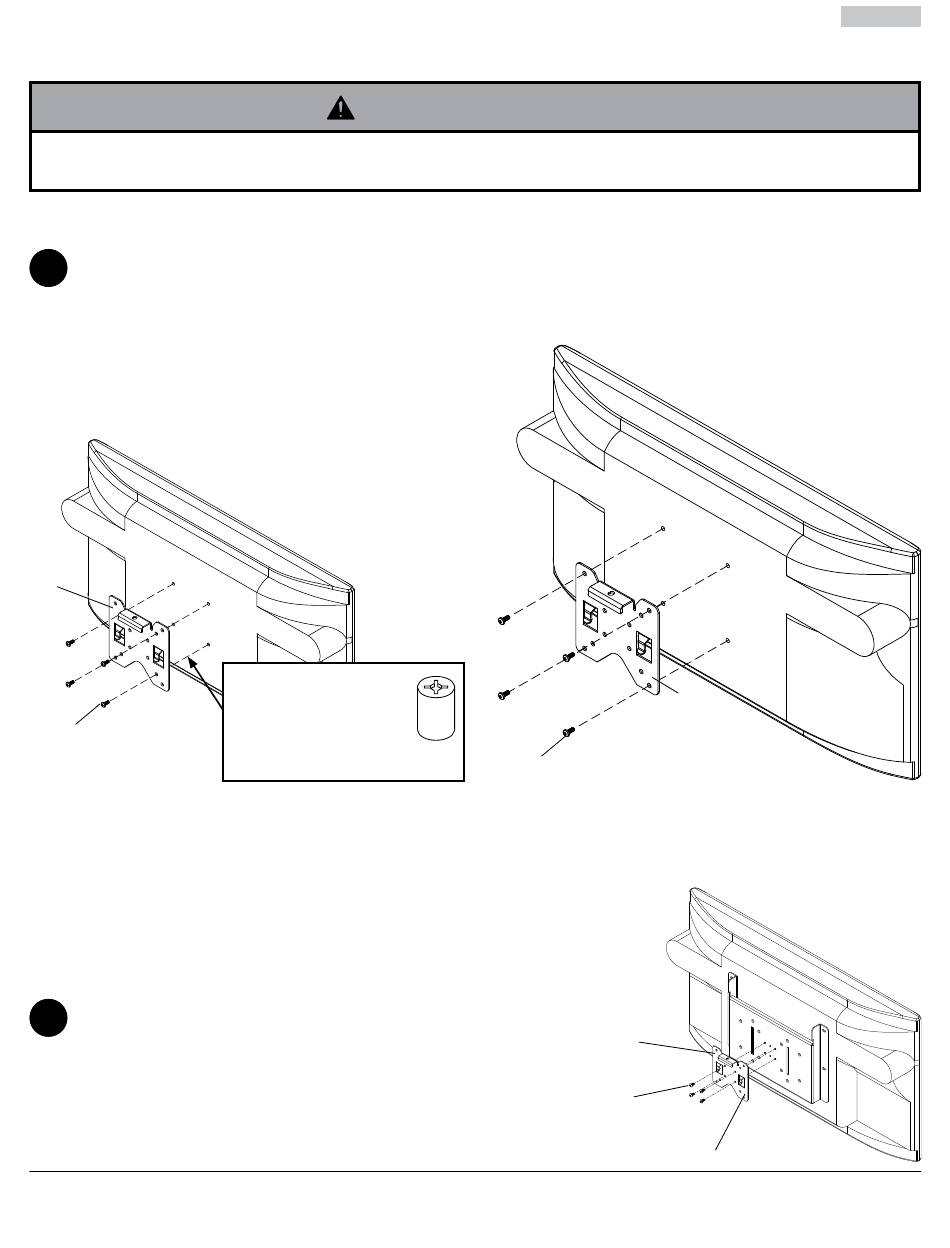

Escoja un patrón de agujeros, como se muestra
2
abajo. Fije el soporte de gancho (M) a la parte
trasera de la pantalla usando cuatro tornillos de
M4 x 10 mm (E), como se muestra abajo.
*NOTA: Si la configuración de agujeros está en una
cavidad, fije el soporte de gancho (M) a la parte
trasera de la pantalla usando cuatro tornillos de
M4 x 20 mm (F) y cuatro espaciadores de retención
(C), como se indica abajo.
M
E
Para ver una tabla de las pantallas compatibles, consulte la lista de interface de pantallas de LCD o de plasma en
nuestra página web www.peerlessmounts.com o llame a servicio al cliente para preguntar sobre el soporte adaptador
del modelo LC o PLP para una pantalla en específico (no evaluados por UL).
PARA INSTALAR EN EL SOPORTE ADAPTADOR MODELO PLP DE PEERLESS
NOTA: Consulte la hoja de instrucciones del
soporte adaptador modelo PLP para saber cómo
fijar el soporte adaptador a la pantalla.
NOTA: Se incluyen los tornillos de M5 x 10 mm con
el soporte adaptador modelo PLP.
Fije el soporte de gancho (M) al soporte adaptador
2
usando cuatro tornillos de M5 x 10 mm.
ADVERTENCIA
*En el caso de las pantallas
que tienen la configuración
de agujeros en una
cavidad, los espaciadores
(C) van entre el soporte de
gancho (M) y la pantalla.
EN EL CASO DE LA CONFIGURACIÓN DE
MONTAJE VESA® 100:
Escoja un patrón de agujeros, como se muestra
abajo. Fije el soporte de gancho (M) a la parte
trasera de la pantalla usando cuatro tornillos de
M4 x 10 mm (E), como se muestra abajo.
C
E
TORNILLO M5 X 10 MM
SOPORTE ADAPTADOR GENÉRICO
