Installation and Assembly:

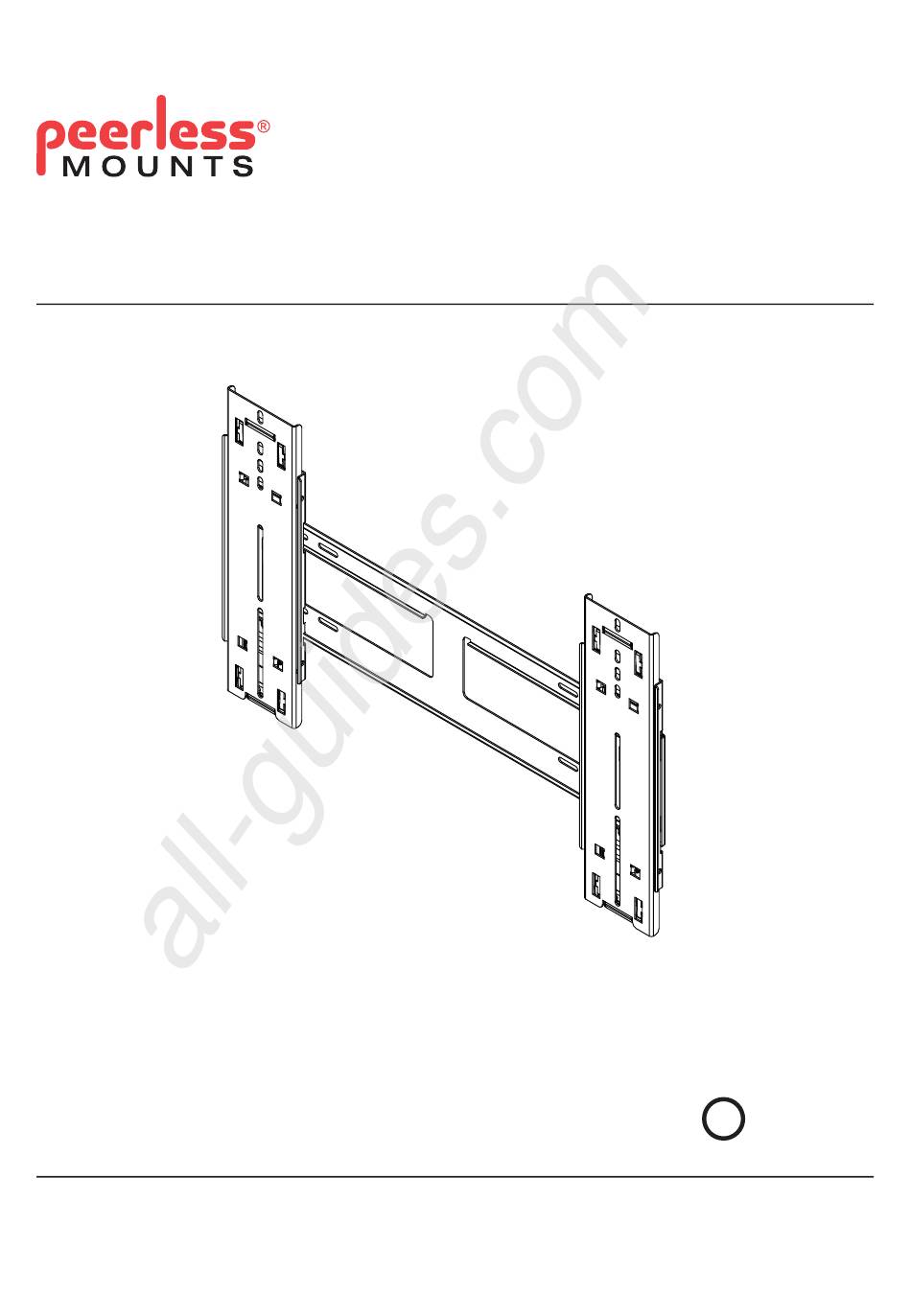

Peerless Ultra-Thin Tilt Mount for 32" to 46"* Flat Panel
Displays
Models:
SUT645P | SLWS220
*Display Compatability Requirements
• Depth of display must be less than 2".
• The depth of this mount (0.68") may not provide suffi cient space for
proper ventilation on some displays. Please refer to the manufacturer's
requirements for mounting your display before installation.
• The display must have a fl at mounting surface, or the mounting holes
need to be on the furthest back surface of the display.
• Input/Output connection must be properly oriented to accomodate
mounting 0.68" from the wall.
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
All manuals and user guides at all-guides.com
U L
C
US
©
Max UL Load Capacity: 100 lb (45.4 kg)
ISSUED: 09-10-09 SHEET #: 202-9366-7 04-05-11
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für PEERLESS Mounts SUT645P
Inhaltszusammenfassung für PEERLESS Mounts SUT645P
- Seite 28 Anbringung und Zusammenbau: Ultrafl acher Peerless-Kipphalter für Flachbildschirme von 32 - 46 Zoll* Modelle: SUT645P *Anforderungen an Bildschirmkompatibilät • Die Bildschirmtiefe muss kleiner als 51mm (2 Zoll) sein. • Die Dicke dieses Halters (0,68 Zoll) bietet bei einigen Bildschirmen möglicherweise nicht genügend Abstand für die ordnungsgemäße Lüftung.
-
Seite 29: Für Den Zusammenbau Erforderliche Werkzeuge
All manuals and user guides at all-guides.com Deutsch HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112. -
Seite 30: Teileliste
All manuals and user guides at all-guides.com Deutsch Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste Bescreibung Anz. Teile Nr. Wandplatte 046-P1053 Kipphalterung 046-P1114 Nr. 14 x 2,5 Zoll Holzschrauben 500-1090 Betondübel 590-0320 M4 x 12 mm schraube... -
Seite 31: Anbringung Zu Verdoppeln Holzständerreihe
All manuals and user guides at all-guides.com Deutsch Anbringung zu verdoppeln Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird. -
Seite 32: Anbringung An Wänden Aus Massivbeton Bzw. Porenbetonstein
All manuals and user guides at all-guides.com Anbringung zu massivbeton oder porenbetonstein Deutsch ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25mm (1 Zoll) von der Blockseite entfernt. -
Seite 33: Anbringung Von Adapterhalterungen
All manuals and user guides at all-guides.com Deutsch Anbringung von Adapterhalterungen ACHTUNG • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen. - Seite 34 All manuals and user guides at all-guides.com Deutsch Bildschirme mit fl acher Rückseite Beginnen Sie mit der kürzesten Schraube und schrauben Sie diese wie unten gezeigt von Hand durch die Scheibe und Adapterhalterung in den Bildschirm. Die Schraube muss sich um mindestens drei volle Umdrehungen in die Montagebohrung drehen lassen und gut festsitzen.
-
Seite 35: Anbringung Und Abnahme Des Flachbildschirms
All manuals and user guides at all-guides.com Deutsch Anbringung und Abnahme des Flachbildschirms ACHTUNG • Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den Flachbildschirm sicher zu heben und zu positionieren. • Achten Sie darauf, dass Sie die Finger nicht einklemmen, wenn der Halter von der Wand weg gezogen bzw. zu ihr hin geschoben wird. -
Seite 36: Einstellung Des Neigungswinkels
All manuals and user guides at all-guides.com Deutsch Einstellung des Neigungswinkels Um die Adapterplatte zusammenzuschieben, fassen Sie den Bildschirm am oberen und unteren Rand und drücken zuerst die Unterseite, dann die Oberseite des Bildschirms in Richtung Wand wie in Detailsicht 3 dargestellt. Um die Adapterplatte auszuziehen und Zugang zur Bildschirmrückseite zu gewinnen, fassen Sie den Bildschirm am oberen und unteren Rand und ziehen zuerst die Oberseite, dann die Unterseite des Bildschirms von der Wand weg wie in Detailsicht 4 dargestellt. - Seite 38 All manuals and user guides at all-guides.com Français GARANTIE DE CINQ ANS Peerless Industries, Inc. (« Peerless ») garantit aux utilisateurs fi naux d’origine des produits Peerless que lesdits produits ne présenteront aucun défaut de matériau ou de main-d’œuvre, dans la mesure où ils sont utilisés normalement, pendant une période de cinq ans à compter de la date d’achat par l’utilisateur fi nal d’origine (mais en aucun cas plus de six ans après la date de fabrication du produit).
