Gestion des câbles
Les câbles peuvent être acheminés à l'aide d'attaches de câble (P).

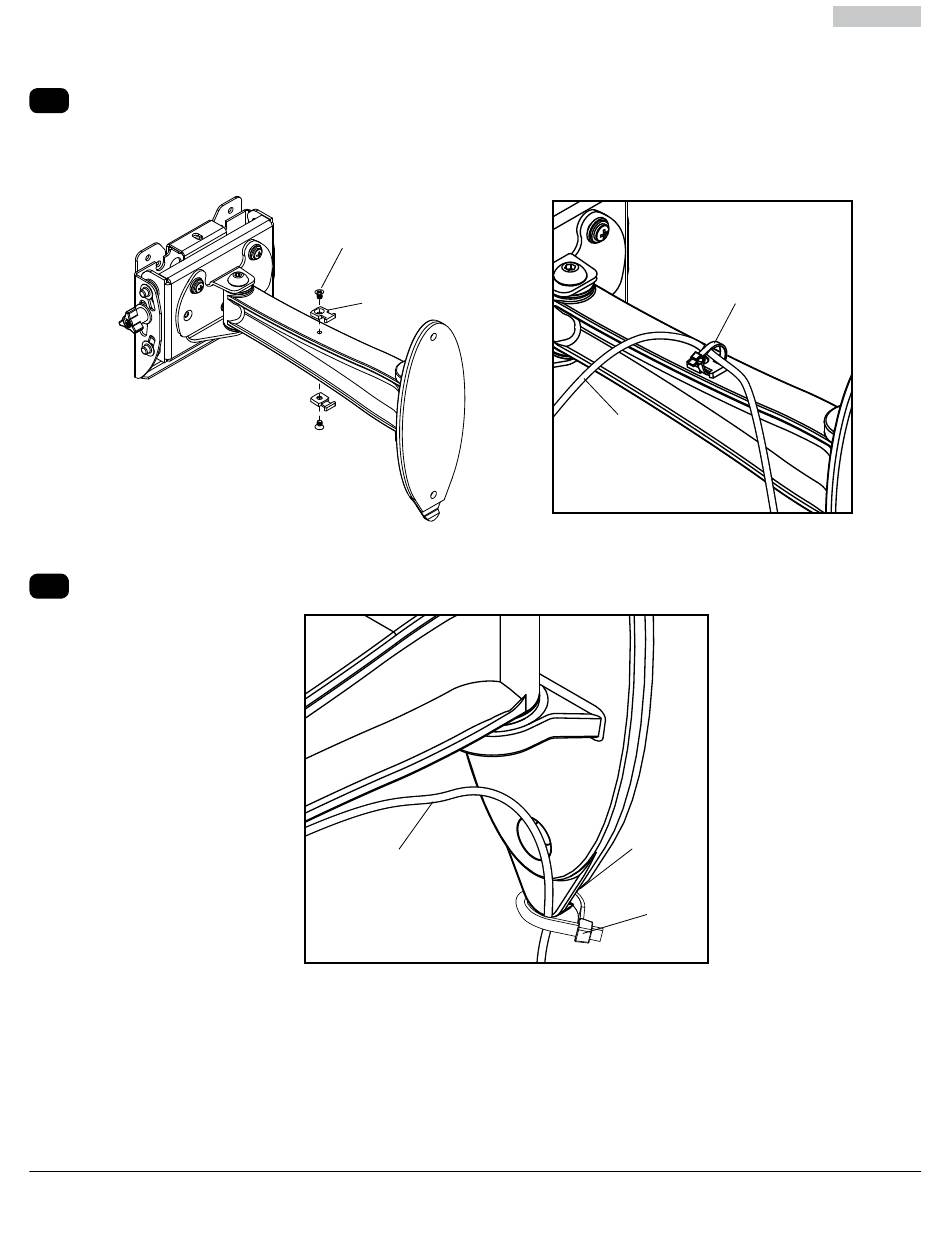

Fixez l' ancrage des attaches de câble (Q) au haut ou au bas du bras mural (A) à l'aide d'une vis Phillips 8/32 x 1/4
5-1
(R) comme illustré à la figure 5.1.
Attachez les câbles au haut ou au bas du bras mural (A) à l'aide d'attaches de câble (P) comme illustré à la figure
5.2.
Les câbles peuvent également être attachés à la fente située au bas de la plaque murale à l'aide d'une attache de
5-2
câble (P) comme illustré ci-dessous.
R
Q
fig. 5.1
CÂBLES
29 sur 42
P
CÂBLES
fig. 5.2
FENTE
P
