Installation sur un mur à montant en bois
• L'installateur doit s'assurer que la surface de support pourra soutenir sans danger la charge combinée de
l'équipement, de toute sa visserie et de tous ses composants.
• Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif
peut endommager les vis et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Assurez-vous que les vis de montage sont ancrées au centre des montants. L'usage d'un localisateur de montants
« bord à bord » est fortement conseillé.
• La visserie est fournie pour fixer la monture à travers une cloison sèche ou du plâtre d'épaisseur standard et dans
des montants en bois. Il appartient aux installateurs de fournir la visserie nécessaire pour d'autres types de situations
(non évalué UL).

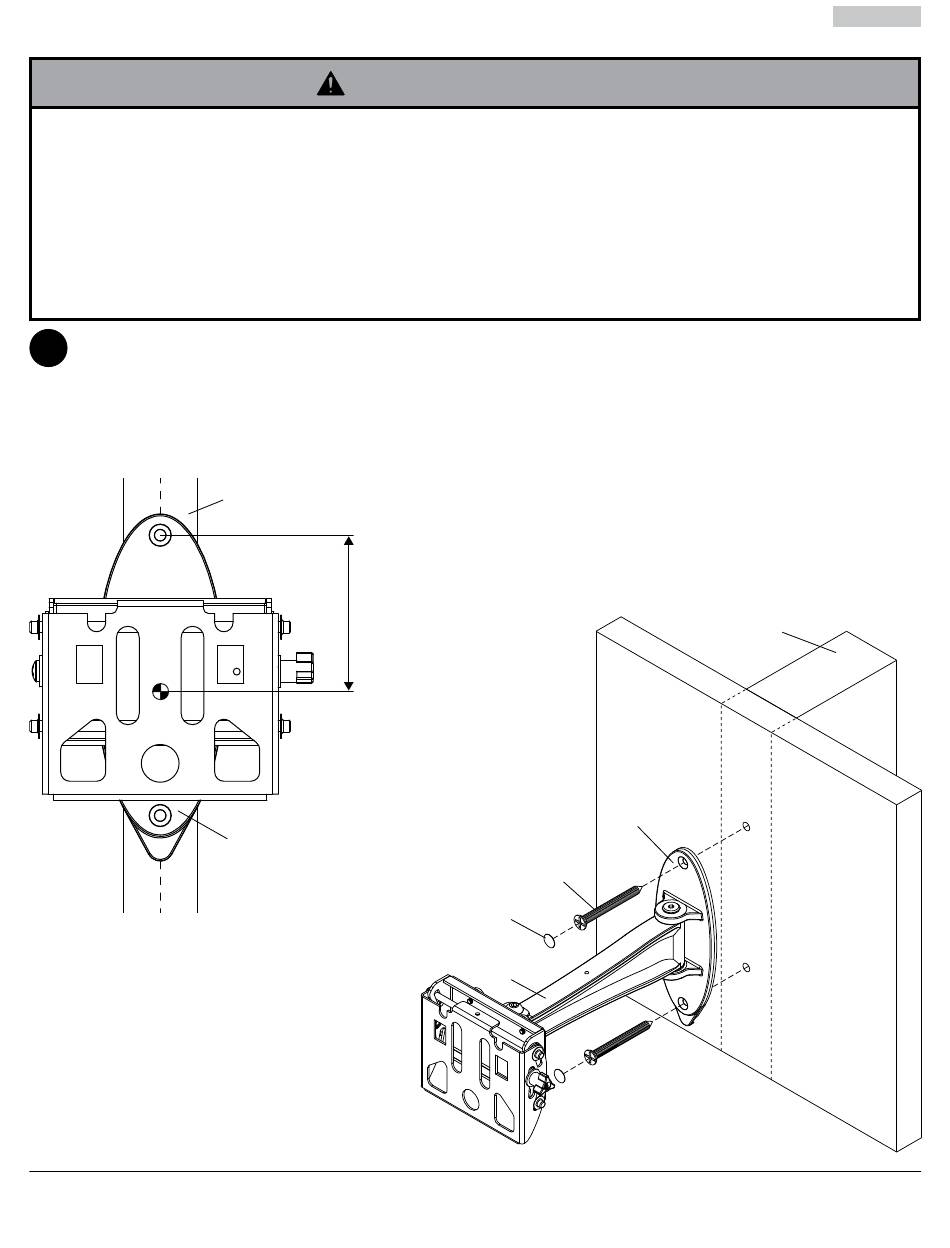

À l'aide d'un localisateur de montants, repérez et marquez les bords des montants en bois utilisés pour monter
1
ce produit. Utilisez un niveau pour tracer une ligne verticale le long du centre du montant. Le trou de montage
supérieur doit être situé à 3,5 po (89 mm) au-dessus de l'endroit souhaité pour le centre de l'écran comme illustré
à la figure 1.1. Percez deux trous de 4 mm (5/32 po) de diamètre et de 64 mm (2,5 po) de profondeur. Fixez le bras
mural (A) sur le mur à l'aide de deux vis à bois à tête plate nº14 x 2,5 po (H) avec foret de #3 (U), comme illustré
1.2.
Insérez deux cache-vis (S) dans les trous de fixation.
