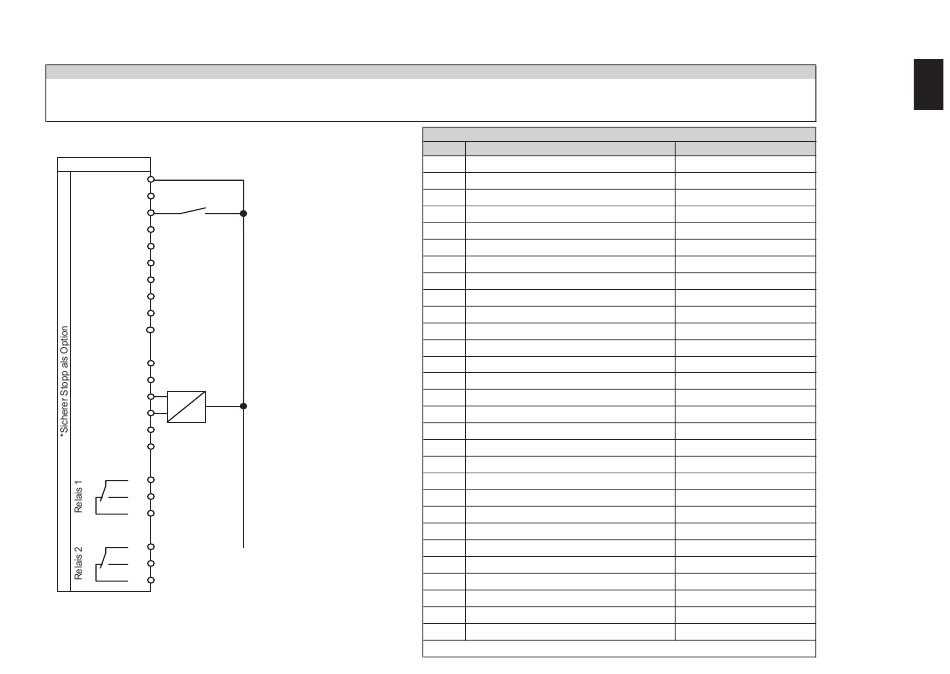

Danfoss VLT HVAC Drive FC 100 Kurzanleitung Seite 25

Anschlussbeispiel
®
VLT HVAC Drive
Prozessregelung, skaliert in % mit ESM
Energiesparmodus(ESM) deaktiviert die Prozessregelung und stoppt den Antrieb kurzzeitig
Interne Pressregelung
Regelgröße Klemme 54
FC 100
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
*37
D IN
(S.Stop)
+10 V 50
A IN 53
(S201 U-I)
A IN 54
0...10V
(S202 U-I)
COM
55
A OUT 42
A OUT 39
01
02
03
04
05
06
Unverbindlicher Vorschlag im Rahmen der allgemeinen Liefer- und Gewährleistungsbe-
dingungen. Der Vorschlag beruht auf der Werkseinstellung und setzt die Einstellung der
richtigen Motordaten voraus. Der Vorschlag bedarf die Nachprüfung durch den Anwender.
Software: 2.8x
Par
0-01
Start/Stopp 5-10
5-12
4-12
1-00
20-21
20-94 PID Integrationszeit
Regelgröße
22-22
22-23 No-Flow Funktion
22-40 Min. Laufzeit
22-41
22-44 Soll-/Istw.-Diff. Energie-Start
22-45 Sollwert-Boost
22-46 Max. Boost-Zeit
Relevante Parameter
Funktion
Sprache
Start/Stopp
Klemme 18 Digitaleingang
Klemme 27 Digitaleingang
Aktivierung Energiesparmodus
Min. Frequenz [Hz]
Druckregelung
Regelverfahren
Sollwert 1
Energiesparmodus
Erfassung Drehzahl tief
Min. Energiespar-Stoppzeit
* = Werkseinstellung
Einstellung
[1] Deutsch
[8] Start*
[0] Ohne Funktion
30
[3] PID-Regler
50
0,8
[1] Aktiviert
[1] Energiesparmodus
10*
10*
10*
10*
10*
4
